Зачем нужен ИБП для циркуляционного насоса?

23 декабря 2023
649




Циркуляционный насос (ЦН)– важнейшая часть системы отопления и водоснабжения закрытого типа. Он создает и поддерживает давление, необходимое для равномерного и постоянного движения теплоносителя по трубам. Серьезной проблемой в эксплуатации представляет зависимость устройства от качества электроэнергии. Внезапные отключения тока и перепады напряжения негативно сказываются на его работе и создают угрозу всей системе водо- или теплоснабжения. В этом случае единственный выход – установить источник бесперебойного питания (ИБС).


Проблемы электроснабжения и их последствия для работы циркуляционного насоса

Оборудование крайне чувствительно к качеству электричества. Оно должно соответствовать принятым нормам, быть без резких скачков напряжения и тем более отключений. Но чаще всего показатели электроэнергии далеки от идеальных, что негативно сказывается на работе циркуляционного насоса.

Наиболее частые сетевые проблемы и их последствия для ЦН:

• перепад напряжения. Большинство бытовых насосов рассчитаны на напряжение 220-230 V с допустимой разницей максимум в ±10 %. Но даже такое колебание способно снизить мощность оборудования. При более сильных перепадах происходит остановка устройства, после которой оно может больше не включиться. А перепад в сотни вольт вызывает критический перегрев и мгновенный выход из строя ЦН;

• высокое напряжение. Если превышает норму, работа насоса зависнет сразу после включения. Длительная пауза в режиме пуска вызовет сильный перегрев оборудования и его поломку. Высокое входное напряжение особенно пагубно для ЦН, в которых нет защиты от перегрева;

  • отключение электричества. Даже незначительная остановка подачи тока наносит вред насосному оборудованию. Например, если устройство установлено в котле на твердом топливе, то высокое давление после внезапного отключения тока может спровоцировать гидроудар. А если насос включится буквально через пару секунд, – возникнет сильный перепад напряжения в сети. От этого пострадают другие бытовые приборы;
  • несинусоидальность напряжения. Если в насос поступит напряжение с модифицированной синусоидой, оно вызовет сильный нагрев ротора и статора. В лучшем варианте оборудование сломается, в худшем – сгорит без возможности восстановления. Но даже если ЦН продолжит работать, он начнет гудеть и вибрировать. Если раскачивание будет усиливаться, это приведет в итоге к повреждению насоса;
  • сетевые помехи. Любые отклонения напряжения от нормы опасны для циркуляционных насосов. Вред таких явлений сопоставим с негативными последствиями после внезапного отключения электроэнергии.

Поломка циркуляционного насоса из-за проблем с электричеством не подпадает под условия гарантийного ремонта. Если устройство выйдет из строя, устранять проблему придется за свой счет. Поэтому каждому владельцу важно максимально обезопасить ЦН от любых рисков.

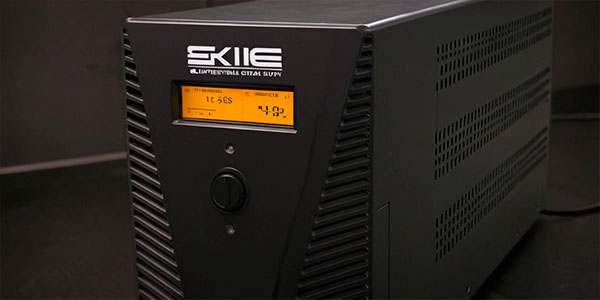

Роль ИБП в обеспечении непрерывной работы циркуляционных насосов

Обеспечить насосное оборудование качественным и безопасным электропитанием можно только одним способом – установкой источника бесперебойного питания.

Оборудование выполняет несколько функций:

  • заменяет основной источник питания в случае отключения электричества;
  • исправляет качество напряжения в сети до нормальных значений;
  • образует на выходе чистую синусоиду;
  • защищает оборудование от негативных явлений, вызванных низким качеством электричества;
  • обеспечивает быстрое переключение на запасной источник питания;
  • дает возможность изменять при необходимости параметры напряжения.

ИБП не только сохраняет работу систем отопления или водоснабжения в нормальном состоянии, но и помогает избежать серьезных проблем. Например, если циркуляционный насос выйдет из строя во время сильных холодов, то теплоноситель (чаще всего это вода) спустя несколько часов замерзнет в системе. Радиаторы еще можно спасти, слив воду. С теплыми полами так не получится. Если система замерзнет, то придется вскрывать покрытие, менять систему, а затем устанавливать новый напольный материал. Все это потребует времени и солидных денежных трат.

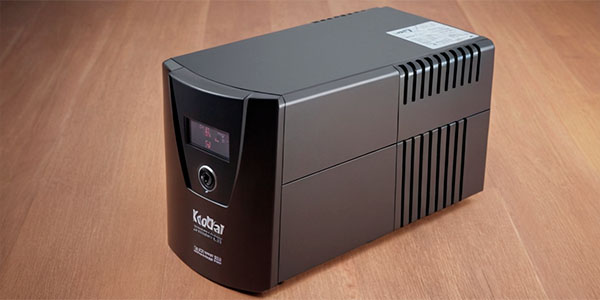

Как выбрать ИБП для циркуляционного насоса

Современный рынок предлагает множество видов оборудования, однако не каждое устройство подходит для ЦН. При выборе важно учитывать несколько параметров.

Типы устройств

На сегодняшний существует несколько типов ИБП для циркуляционных насосов:

  • Резервные (off-line). ИБП этого типа обладают самым высоким КПД и низким уровнем шумности. Однако могут выдавать на выходе искаженное напряжение. К тому же в них нет возможности настраивать ИБП под индивидуальные параметры.
  • Линейно-интерактивные. ИБП с автотрансформатором, который преобразует ток. Отличается высоким КПД и низким уровнем шума. ИБП способны корректировать напряжение, если его показатели выходят за пределы нормы. Но точность выравнивания довольно низкая – около 10 %. ИБП помогают не допустить отключения насоса, но от перепадов напряжения защищают плохо. Поэтому насосное оборудование в автономном режиме работает с большой нагрузкой.
  • Двойного преобразования (on-line). ИБП сначала выравнивают ток, а затем формируют чистый синус. Напряжение с таким показателем наиболее безопасно и эффективно для работы оборудования, чувствительного к качеству электричества. Поэтому такие ИБП лучше подходят для насосов.

Выходная мощность

Специалисты рекомендуют выбирать устройства с мощностью, превышающую показатель насоса на 25-30 %. Запас поможет компенсировать потерю мощности в случае резкого падения сетевого напряжения. При выборе следует также учитывать показатель пускового тока двигателя насоса. Он не должен превышать выходную мощность ИБП.


Длительность работы в автономном режиме

Одна из причин приобретение ИБП – обеспечение работы насоса при отключении света. Если электричество пропадает редко и на короткое время, то подойдет модель со встроенным аккумулятором. Емкости батареи должно хватить на 15-20 минут работы, чтобы за это время успеть переключить насос на генератор. Если необходимо обеспечить длительное питание насоса, то у ИБП должна быть возможность подключаться к внешним источникам питания.

ИБП – необходимое оборудование, обеспечивающее работу и защиту циркуляционного насоса от некачественной электроэнергии. Устройство исправляет недостатки сетевого напряжения, служит запасным источником питания. Благодаря ИБП системы водо- и теплоснабжения хорошо защищены от поломок из-за сетевых проблем.
