Зачем нужен компенсатор в системе отопления?

20 января 2024
92




Компенсатор – устройство, способное воспринимать и компенсировать изменения температуры, давления, вибрации и смещения. Это современный метод увеличить срок службы трубопроводных систем. На трубы постоянно оказывается различное воздействие со стороны температуры, давления, вибраций и т.д. Компенсатор позволяет избежать изменений в трубах под воздействием этих факторов, защищая их таким образом от расширения, сжатия, изменения длины. Любая из этих деформаций в дальнейшем обязательно приводит к прорыву. Поэтому очень важно применять компенсаторы в любом трубопроводе.

Система отопления – конструкция, которая также постоянно подвержена воздействию давления и частым сменам температур. Любая протечка в данном случае может стоить жизни и потери имущества, особенно если это система газопровода. Компенсатор позволит сделать конструкцию более надежной.


Основные задачи и преимущества

Чаще всего компенсаторы применяются в системах отопления высотных жилых домов, поскольку к организации любых коммуникаций в таких строениях всегда предъявляются жесткие требования. Теплосеть в высотном доме обязательно должна быть качественной и надежной. Как раз эти характеристики и позволяет обеспечить наличие компенсатора в трубопроводе. Приспособление выполняет следующие функции в системе отопления:

  • Компенсирует расширение трубопроводов в результате изменения температуры;
  • Герметизирует трубопровод (обычно в местах соединений);
  • Изолирует оборудование, находящееся в состоянии работы, от вибрационных нагрузок;
  • Изолирует поток теплоносителя от вибрационных нагрузок;
  • Предотвращает появление трещин и пробоин в случае сильной деформации трубы;
  • Надежно соединяет самые разные составляющие трубопровода;
  • Воспринимает на себя перемещение труб в случае движения почвы и опор.

Все перечисленные функции помогают сохранить трубы в надлежащем состоянии длительное время, а также избежать постоянных аварий.
Благодаря своим полезным качествам компенсаторы активно применяются в следующих сферах:

  • В сетях теплоснабжения для перемещения по трубам жидкости или пара, нагретых до высоких температур;
  • На отопительных линиях, где в случае резкой остановки подачи теплоносителя, температура резко снижается;
  • При прокладывании подземных коммуникаций;
  • В сетях горячего водоснабжения;
  • В промышленности. На предприятиях часто встречаются трубопроводы, транспортирующие газовые среды разного химического состава и температуры.

Кроме того, универсальные компенсаторы также часто встречаются в конструкции следующих устройств:

  • Кондиционеров;
  • Компрессоров;
  • Тепловых приборах;
  • Системах охлаждения;
  • Насосах.


Типы компенсаторов

Сегодня на рынке представлено огромное количество разнообразных компенсаторов. Выделим среди них основные рабочие группы:

  • Сильфонные. Существует две разновидности компенсаторов этой группы: однослойные и двухслойные. Конструкция данного приспособления делает возможным его применение в сфере образования вибрации, расширений вследствие изменений температуры, а также при расхождении осей трубопровода. Сильфонные компенсаторы имеют небольшие размеры, они очень практичны и при этом весьма эффективны. Наиболее часто данный вид устройств используют в средах, где происходит транспортировка газов или жидкостей, находящихся под высокой температурой и при этом с повышенными показателями давления. Обычно это газовая, нефтеперерабатывающая и химическая отрасли;
  • Линзовые. Данный тип компенсатора используется главным образом для установления жесткости всей конструкции трубопровода. Также приспособление выполняет функцию сохранения нормального рабочего давления. Линзовые модели могут быть изготовлены как с традиционным круглым сечением, так и с квадратным. При необходимости можно устанавливать сразу несколько линз. Очень распространено применение подобных моделей в современных бойлерах, где они как раз и выполняют задачу компенсации давления;
  • Сальниковые. Название этого типа компенсаторов от сальниковой набивки, которая используется для обеспечения герметичности перемещающегося внутри патрубка. Основная задача данного приспособления – сохранять трубопровод в рабочем состоянии во время осевых перемещений в среде высокой температуры. Оборудование необходимо регулярно проверять, поскольку на участках с такими приспособлениями не редки протечки;
  • Резиновые. Эти модели за счет своей гибкости, эластичности и высокой устойчивости к перепадам температуры часто используются в качестве дополнительного элемента внутри компенсаторов других разновидностей. Нужно отметить, что резиновые варианты прекрасно реагируют на любые осевые перемещения и хорошо справляются с вибрациями. Используются в основном в коммуникациях с жидкими средами;
  • Тканевые. Изготавливаются такие разновидности компенсатора из плотного полотна, не пропускающего воздух. Чаще всего применяется тканевый рукав для перемещения по трубам агрессивных газов в высоких температурах. Кроме того, устройство очень устойчиво к ультрафиолету;
  • Фторопластовые. Модель способна работать с последствиями сильных вибраций и линейными удлинениями. Используется при транспортировке по сетям жидких агрессивных сред под высоким напором и при высокой температуре.

В отопительных системах применяются сильфонные компенсаторы. Они также подразделяются на несколько подвидов в зависимости от способа установки:

  • Радиальные. Устанавливаются на магистралях, устроенных зигзагами, естественным образом сглаживают резкие участки благодаря смещению в местах поворотов;
  • П-образные. Данные компенсаторы выполняют те же функции, что и радиальные. Их задача сглаживать углы своей конструкцией. При их использовании магистраль через определенные промежутки включает П-образные отходы. С их помощью сглаживаются температурные расширения;

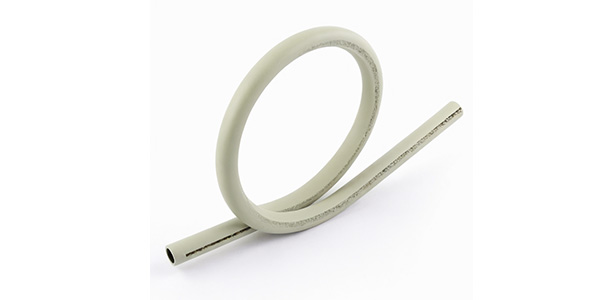

  • Полипропиленовый. Внешне такое приспособление представляет собой отрезок пластиковой трубы, скрученный в трубу. Обычно разновидность используют исключительно в помещениях. Полипропиленовый компенсатор провоцирует подвижность в системе, что устраняет расширения или сжатия.

Компенсаторы имеют большое значение в функционировании трубопроводов разного вида и назначения. Отопительная система в данном случае не исключение. Это нехитрое приспособление позволяет устранить риск повреждения труб из-за повышенного давления или температуры. Очень важно произвести правильный монтаж трубопровода отопления с применением компенсаторов, отсутствие данных деталей ставит под удар безопасность всей конструкции.
