За что отвечает гидрострелка в системе отопления?

26 декабря 2023
215 7




Отопительная система частного дома – это довольно сложная конструкция, эффективное функционирование которой возможно только при согласованной работе всех её элементов. Владельцы небольших частных домов обычно отдают предпочтение одноконтурной отопительной системе с одним циркуляционным насосом. При правильном выборе последнего обеспечивается необходимый напор теплоносителя в трубах, что позволяет поддерживать температуру в помещениях.

Такая система становится не эффективной, если речь идёт о современном большом доме или коттедже. Здесь кроме нескольких высокотемпературных контуров с радиаторами, как правило, установлен бойлер, обеспечивающий дом горячей водой, налажен водяной подогрев полов и приточной вентиляции, может осуществляться отопление подсобных помещений. Один циркуляционный насос в этом случае просто не справится с нагрузкой. На каждый контур потребуется отдельное устройство для перемещения теплоносителя. Более того, может понадобиться и дополнительный котёл. При этом все насосы должны работать согласованно, иначе отопительная система будет разбалансированной. Как результат, перегрев тёплых полов или холодные радиаторы в некоторых помещениях, быстрый выход из строя циркуляционных насосов.

Чтобы избежать такого рода проблем, к котельному оборудованию подключают гидравлический распределитель (гидрострелку) – специальное устройство, которое распределяет теплоноситель по системе и выравнивает параметры его нагрева в подающих трубах и обратках.


Принцип работы гидрострелки и её конструктивные особенности

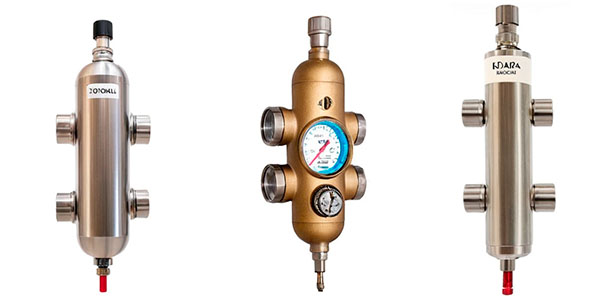

Чтобы понять принцип работы гидрострелки, необходимо рассмотреть её устройство. Конструкция гидравлического распределителя очень простая. Это полая ёмкость (колба) круглого или квадратного сечения, к которой приварено не менее 4-х патрубков. С одной стороны распределителя подключаются две трубы, создающие отопительный контур котла. То есть одна труба идёт от котла, другая – к котлу. Патрубки, размещённые с другой стороны, соединяются с прямыми и обратными трубами-коллекторами, от которых идут ответвления к циркуляционным насосам.


В верхней части ёмкости размещён клапан для отвода пузырьков воздуха, в нижней – запорный вентиль, через который сливают грязную воду. Это позволяет избежать засорения устройства. Чтобы в распределителе не создавалось лишнее сопротивление, его внутреннее пространство разделено перфорированной перегородкой. Современные усовершенствованные модели оснащаются специальными клапанами для регулирования температуры в разных контурах и сетками-грязеуловителями.

В качестве материала для производства распределителей может использоваться полипропилен, медь, низкоуглеродная или нержавеющая сталь. Для систем, работающих на твёрдом топливе, подходят только стальные гидрострелки.

Гидравлические распределители имеют различный размер и массу. Тяжёлые конструкции дополнительно оснащены ножками-опорами для размещения на полу. Лёгкие полипропиленовые устройства с помощью кронштейнов крепят на стену.

Основная ёмкость гидрострелки имеет гораздо больший диаметр, чем подводящие патрубки, поэтому скорость теплоносителя снижается в несколько раз. В результате образуется буферная зона, разделяющая котёл и отопительную сеть, что позволяет насосам, имеющим разную производительность, функционировать независимо друг от друга.

Более подробно принцип работы гидрострелки можно описать последовательностью следующих этапов:

  1. При запуске котла теплоноситель, постепенно нагреваясь, движется по отопительному контуру. Это происходит до тех пор, пока температура воды из подающей и обратной линии станет одинаковой.
  2. Далее нагретая жидкость распределяется по вторичным отопительным контурам. Внутри колбы происходит смешивание холодной и горячей воды.
  3. Подача теплоносителя по второстепенному контуру будет осуществляться до тех пор, пока там не установится заданный температурный максимум.

Основная задача гидрострелки – балансировка давления и температуры в системе и обеспечение упорядоченного движения теплоносителя в каждом из отопительных контуров.


Основные преимущества использования гидрострелки в отопительных системах

Использование гидравлического распределителя оправдано в том случае, если:

В отопительной системе используется несколько циркуляционных насосов разной мощности. Более мощное устройство создаёт такую разницу давлений, что остальные приборы не могут забирать нужное количество жидкости. Установка гидрострелки позволяет согласовать работу всех циркуляционных насосов отопительной системы:

Производительность котла выше, чем необходимо для потребления контурами распределения. Такая ситуация возникает в том случае, когда отдельные потребители тепловой энергии работают не постоянно. Речь может идти о бойлере косвенного нагрева или теплообменнике бассейна. Благодаря работе гидрострелки избыток теплоносителя возвращается обратно в котёл, но при запуске дополнительного потребителя жидкость опять равномерно распределяется по контурам.

Установлено два котла разной мощности. Гидрострелка в этом случае используется в качестве коллектора, согласуя работу двух теплогенерирующих устройств.

Таким образом, установка гидрострелки в отопительных системах имеет целый ряд неоспоримых преимуществ. Благодаря использованию устройства:

  • создаётся оптимальный баланс гидростатического давления и температуры;
  • минимизируются тепловые потери;
  • увеличивается КТД котла;
  • сохраняется стабильный объём жидкости в системе и компенсируется нехватка теплоносителя во второстепенных контурах;
  • из системы выводится избыток воздуха и шлам.

То есть весь отопительный комплекс защищён от тепловой перегрузки, что обеспечивает возможность безопасной эксплуатации оборудования и повышает производительность системы.


Особенности монтажа и эксплуатации гидрострелки

Несмотря на то, что гидрострелка – простое устройство, важно правильно произвести её монтаж. Распределитель будет работать только при наличии в системе как минимум двух циркуляционных насосов. В ином случае пользы от этого элемента отопительной системы не будет. Более того, он нарушит циркуляцию теплоносителя, что может привести к возникновению аварийных ситуаций.

Чтобы прибор работал эффективно, необходимо его правильно выбрать, учитывая такие параметры, как:

  • пропускная способность. Она рассчитывается с учётом суммарного объёма используемого теплоносителя;
  • габариты. Размеры устройства определяются исходя из объёмов контура и его мощности;
  • количество патрубков. Оно зависит от того, сколько контуров в системе отопления.

Следующий аспект, который необходимо учитывать при монтаже устройства, это диаметр патрубков. Он должен быть в три раза меньше, чем диаметр основной ёмкости.

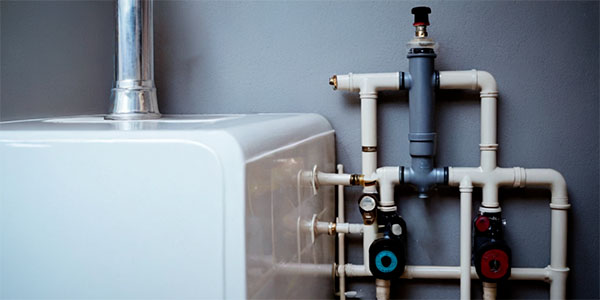

Прежде чем производить монтаж гидрострелки, следует составить схему подключения. Распределитель должен находиться между котлом и коллектором. Размещать устройство целесообразнее в вертикальном положении. Это упростит удаление шлама. Подключение прибора к прямому и возвратному трубопроводу осуществляется резьбовым или фланцевым способом в соответствии с технологией сантехнического монтажа. Выбор устройства и проведение монтажных работ лучше доверить специалистам, что позволит избежать непредвиденных ситуаций в процессе эксплуатации отопительного оборудования.

Гидрострелка, как и любой другой прибор, нуждается в регулярном обслуживании. Важно:

  • производить регулярную очистку. Устройство необходимо периодически снимать, отключая предварительно отопительную систему, очищать его от налёта и загрязнений;
  • проверять уровень давления в системе. Отклонение этого показателя от нормы дестабилизирует работу гидрострелки, что ведёт к возникновению проблем с перемещением теплоносителя;
  • устранять утечки воды. В случае необходимости следует заменить уплотнители, оценить состояние клапанов;
  • не допускать перегрева воды в системе:
  • проводить ежегодное обследование всей системы отопления.

Если отопительная система не используется на протяжении долгого времени, гидрострелку рекомендуется снять, промыть, просушить и положить на хранение в сухое, защищённое от пыли место. Выполнение этих требований позволит избежать проблем с эксплуатацией отопительной системы.

Гидравлический распределитель – это простой, но очень важный элемент автономной многоконтурной системы отопления. При правильном выборе устройства, проведении профессионального монтажа и грамотной эксплуатации гидрострелки можно значительно повысить эффективность и надёжность системы отопления. А это возможность минимизировать финансовые расходы, связанные с ремонтом дорогостоящего оборудования и одно из условий комфортного проживания в частном доме.
