Пошаговая инструкция укладки водяного теплого пол

26 января 2024
466 7




Водяной теплый пол относится к системе водяного отопления, где в качестве теплоносителя используется вода. Наиболее эффективна такая система в квартирах большой площади или загородных домах. Для создания теплого пола применяют трубы из разного материала.
Водяной пол имеет множество достоинства, среди которых:

  • долгий срок службы;
  • экономичность;
  • отсутствие теплопотерь и максимальная эффективность;
  • можно использовать в качестве единственного источника тепла;
  • можно устанавливать под любое напольное покрытие;
  • экологичность;
  • безопасность.

Такие полы славятся своим длительным сроком службы, и в отличии от других систем, нет необходимости заменять трубы и детали каждые несколько лет. Так как в качестве теплоносителя используется вода, то такая система обходится дешево, она экологически чистая, не издает излучений. Теплые водяные полы разрешены СЭЗ для установки в госучреждениях, поликлиниках, детских центрах и садах.


Установив теплые полы грамотно, за них можно будет забыть на протяжении 40-50 лет. Они не требуют обязательного сервисного или технического обслуживания. Однако, для монтажа необходимо найти хороших специалистов. Одна малейшая ошибка или просчет, приведет к постоянных поломкам и неэффективной работе.

Ремонтировать водяной пол сложно, ведь все трубы находятся под напольным покрытием. Если случилась протечка, найти ее сложно и придется заново разбирать все покрытие. Это хлопотно, отнимает много сил, времени и финансовых средств. Поэтому необходимо сделать все правильно на стадии проектирования и монтажа, чтобы в дальнейшем не случалось проблем.


Подготовка необходимых материалов и инструментов для укладки водяного теплого пола

Перед монтажом важно выполнить расчет, позволяющий определить количество материала и схему расположения труб. Для укладки потребуются следующие комплектующие:

  • если нет централизованного водяного отопления, то потребуется отопительный котел;
  • насос;
  • трубы;
  • коллектор, а к нему разветвители, шкаф, клапаны, систему аварийного слива, прибор для отведения воздуха из системы;
  • шаровые краны и фитинги.

Также необходимо подготовить армирующую сетку, демпферную ленту, крепеж, теплоизоляцию. Набор инструментов зависит от способа монтажа: мокрый или сухой. Мокрая технология подразумевает укладку теплого пола под стяжкой. В таком случае под трубы можно уложить дополнительный слой гидроизоляции, чтобы защитить соседей снизу от вероятного затопления. При сухом способе, теплый пол укладывается поверх деревянных пластин или полистирольных матов, а сверху водяной системы укладывают листы фанеры, поверх которых уже выполняется финишное покрытие.


Этапы монтажа системы водяного теплого пола

Весь монтаж условно подразделяется на несколько разделов: проектирование, подготовка, установка, тестирование и укрытие. На стадии проектирования выполняются все необходимые расчеты, подбираются трубы, их материал, диаметр и схема укладки. Без проектирования устанавливать теплые полы небезопасно.

В процессе подготовки исследуется основание, на котором будут размещаться трубы. Основание необходимо подготовить для того, чтобы через него не утекало тепло, а в случае затопления, вода не попала к соседям.


Любой строительный материал при нагреве расширяется, поэтому необходимо возле стен оставить зазор около 2 см, чтобы избежать давление материала на стены. Эту пустоту заполняют пенопластом или демпферной лентой. Оба материала не допускают потерь тепла, а при сжатии быстро восстанавливает первоначальную форму. В качестве гидроизоляции основания используют обмазочные или рулонные битумные материалы, в сухих помещениях допускается применение полиэтиленовой пленки.

Также важно выполнить слой теплоизоляции, толщиной 7-10 см. Самым популярным и подходящим материалов для этих целей считается экструдированный пенополистирол. На строительном рынке можно найти специальные плиты для теплого пола, которые имеют пазы для прокладки труб. Можно использовать теплоизоляционный фольгированный материал. В данном случае фольга будет играть роль отражателя тепла и повышать эффективность обогрева. Фольгированная теплоизоляция подходит только для сухого метода укладки.

Раскладка труб осуществляется по схеме, которая была спроектирована. Подающий трубопровод укладывается ближе к стенам. При спиральной схеме укладки, трубы чередуют между собой, т.е. рядом с горячей трубой размещается труба с более холодным теплоносителем. Так температура равномерно распределяется по финишному покрытию.

Монтаж трубок осуществляется по ранее нанесенной разметке и закрепляется якорными скобами. Шаг просчитывается на стадии проектирования и не должен превышать 300 мм. Перед заливкой труб стяжкой обязательно выполняется опрессовка системы, а в трубе должно быть давление не менее 0,3 МПа. Толщина цементной стяжки должна быть в пределах 3-7 см. Запуск системы осуществляется только после полного высыхания бетонной стяжки.

Запуск воды происходит при комнатной температуре теплоносителя. Это необходимо для проверки работоспособности и исключения протечек. Затем температуру повышают постепенно, ежедневно увеличивают на 5 градусов, пока не достигнет оптимального значения.


Тестирование системы на герметичность и правильность работы перед заливкой стяжки

Проверка герметичности (опрессовки) осуществляется до момента укладки стяжки в мокром способе или до укладки листов фанеры в сухом. Герметичность труб и соединений проверяется под высоким давлением. В данном случае, каждый контур проверяется отдельно.

Задача опрессовки: пропустить по трубам воду или воздух под высоким давлением, где контроль производится при помощи манометра.

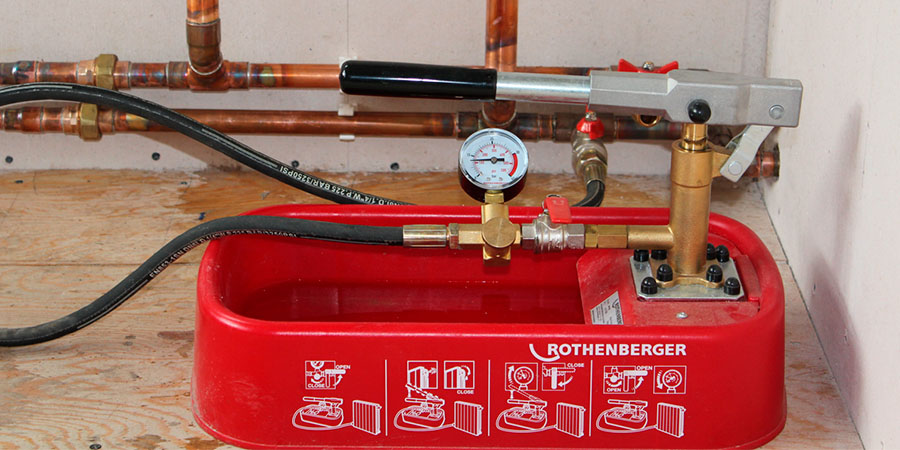

В процессе можно использовать ручные или электрические компрессоры. Механические компрессоры используют для ручной опрессовки. Они бюджетные и просты в управлении, подходят для проверки водяного пола не небольших площадях. Для больших площадей водяного пола используют более сложные и дорогие электрические компрессоры.

Опрессовку можно производить горячим или холодным теплоносителем, а также воздухом. Перед началом работ рекомендуется промыть магистраль проточной водой. Какой из способов выбирать, зависит от условий работы. Если в доме на момент опрессовки есть проблемы с подачей воды, тогда можно использовать воздух. Но, воздушная проверка не дает точности, а при использовании воды можно быстро и конкретно определить места течи.

Чтобы теплый пол работал много лет исправно и эффективно, необходимо правильно его обслуживать. При первых запусках не стоит включать мгновенно высокие температуры. Рекомендуется повышать ее постепенно, каждый день прибавляя по 5 градусов. При быстрых перегревах система выходит из строя.

Нельзя перегружать теплый пол. Обычно его устанавливают только в свободном пространстве, а сверху запрещается устанавливать тяжелую мебель и другие предметы интерьера. При правильной эксплуатации и уходе, водяной теплый пол станет отличным, длительным и эффективным решением для обогрева.
