Подробно о внутрипольных конвекторах

29 декабря 2023
256 7

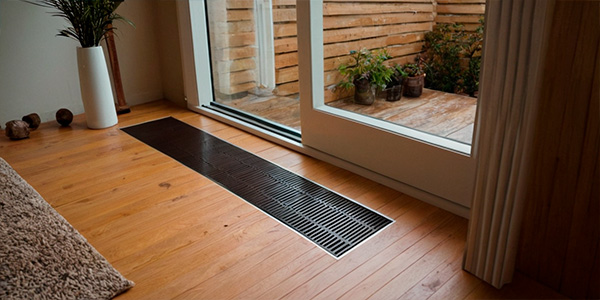

Современные дизайнеры все чаще стали применять в своих проектах внутрипольные конвекторы. Работают они от центральной системы отопления, в основе которого лежит метод конвекции.

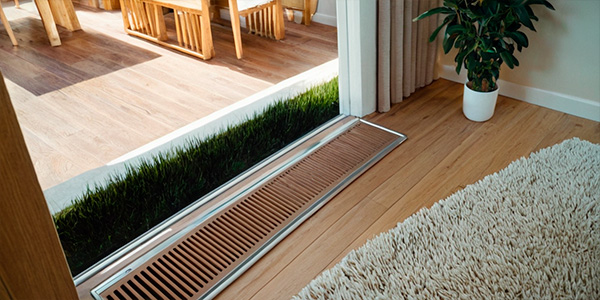

Такие конвекторы идеально подходят для панорамного остекления, где установка классических радиаторов невозможна. Они обеспечивают комфортный микроклимат, не дают большим окнам запотевать и препятствуют образованию конденсата и луж возле стекла.

От стандартных радиаторов их отличает метод скрытой установки и внешний вид в целом. Защитная решетка может изготавливаться из любого материала и в любом цвете, что станет отличным дополнением к дизайну интерьера.


Устройство внутрипольного конвектора

Конвекцией называют метод перенесения чего-либо, в данном случае – это нагревательный элемент. В таких отопительных системах конвекция может быть принудительной или естественной. В первом случае обогрев воздуха достигается при помощи встроенных вентиляторов, а во втором – за счет разницы температур теплоносителя и воздуха.

Внутрипольный конвектор состоит из корпуса прямоугольной формы, в который помещен теплообменник. Лоток встраивается в стяжку пола и может быть металлическим, алюминиевым или медным. Сверху устанавливается съемная решетка, которая может быть из металла, дерева, природного камня, полимеров и т.д.

Один из обязательных элементов является термостат. Данный прибор помогает регулировать и задавать нужную температуру для обогрева. Для повышения эффективности, в качестве принудительного метода обогрева, используют тангенциальный вентилятор.

В качестве теплоносителя выступает вода, а сам радиатор подключается к центральной системе отопления квартиры или автономного отопления в загородном доме. Внутрипольный радиатор обеспечивает круговорот воздушных масс, за счет чего достигается максимальная эффективность обогрева помещения.



Преимущества внутрипольных конвекторов

Данные системы отопления набирают все большую популярность за счет плюсов:

  1. Максимальная эффективность. Достаточно простая конструкция и установка позволяет достигнуть высокого КПД. В большинстве случаев, достаточно выставить радиатор на 50 градусов, чтобы микроклимат в помещении стал комфортным. Если сравнивать с обычными батареями, то для внутрипольных потребуется в 2-3 раза меньше расхода теплоносителя. Это значительно экономит затраты на оплату коммунальных счетов (при наличии счетчика отопления).
  2. Экономия пространства. Внутрипольная система не занимает много места, как обычные радиаторы, закрепляющиеся на стенах. Это позволяет более рационально использовать пространство, устанавливать панорамное остекление, да и смотрятся они сдержанно, современно и стильно.
  3. Стильный внешний вид и универсальность. Наружных решеток существует такое огромное разнообразие, что без проблем можно оформить комнату в любом стиле. Уникальные решетки впишутся гармонично, идеально сочетаясь с дизайном помещения. Главное правильно подобрать материал изготовления и внешний вид решетки.
  4. Разнообразие выбора. Конвекторы могут отличаться между собой характеристиками, мощностью, габаритными размерами и материалами изготовления. Широкий ассортимент товара позволяют подобрать конвектор даже под самый требовательный стиль дизайна.
  5. Сам радиатор спрятан в полу под решеткой, поэтому такую систему можно назвать безопасной.


Нюансы установки и правила эксплуатации

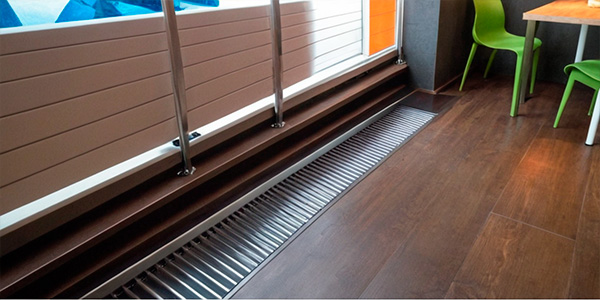

Установка внутрипольного конвектора мало чем отличается от стандартных батарей. Они могут подключаться как к двухтрубной, так и к однотрубной системе отопления. Конвектор устанавливается только под окном, а сверху решетку нельзя ничего ставить (никакой мебели, шкафов, стоек и т.д. быть не должно).

Существует две методики установки:

  1. Теплопакетом к окну, вентилятором к помещению. Эта схема создает тепловой барьер у окна. Вентилятор забирает холодный воздух из помещений и передает уже нагретый поток к окну. Данный вариант подходит для помещений с постоянным нахождением людей внутри него, небольшой площадью остекления и с наличием электроники и оборудования.
  2. Вентилятором к окну, а теплопакетом к помещению. В таком случае прогревается все помещение целиком и не образуется конденсат на окнах. Вентилятор забирает холодный воздух от окон и направляет нагретый в помещение. Данная система подходит для панорамного крупного остекления и в пустых помещениях (по тику коридоров, холлов, вестибюлей и т.д).

Процесс монтажа должен строго соблюдаться по проекту и соответствовать нормативной документации. Проект составляет проектная организация и заверяется всеми членами строительной комиссии. Перед монтажом необходимо проверить соответствие всех расстояний и нельзя допускать прикосновения радиатора с кабелями.

Монтаж может осуществляться в заранее подготовленную нишу или в фальшполы. Расстояние от края конвектора до окна должно быть не менее чем 80 мм, но не более 200 мм. Пока длится процесс подключения, декоративную решетку снимают и убирают в чистое место.

Конвектор «примеряют» к нише и отмечают места для дальнейшей установки дюбелей. В корпусе убирают заглушки, конвектор устанавливают, а трубы заводят внутрь коробки. При помощи вертикальных упорных болтов регулируют высоту самого радиатора. Верхний край конвектора должен совпадать с уровнем пола. Установка выполняется строго в горизонтальном направлении.


Конвектор закрепляют к черновому полу, а потом соединяют теплообменники секций. Конвектор соединяют с трубами подачи и обратки. Если конвектор предназначен для влажных помещений, то его подключают дренажными патрубками к системе канализации или водостока.

Пространство вокруг конвектора заливается текучей бетонной смесью на 1/3 высоты. Остальную высоту заполняют жесткой бетонной смесью. Чтобы избежать деформации корпуса, перед бетонированием устанавливают распорные планки.

Установка внутрипольного радиатора в фальшпол идентичен, за исключением этапа бетонирования. По окончанию работ используют герметик для заполнения швов между конвектором и напольным покрытием. Дополнительно можно установить запорную арматуру или автоматику. Все приборы имеют специальный клапан для удаления воздуха. Обезвоздушивание осуществляется при первом запуске системы.


Еще несколько советов

Конвекторы выбирают по характеристикам и параметрам помещений. Очень важно поддерживать правильную работу во время отопительного сезона. Для этого необходимо регулярно проводить чистку системы и обслуживание. Для экономии собственных средств, рекомендуется дополнительно приобретать терморегуляторы.

Нельзя допускать превышения температуры, которую задает оптимальной производитель. В инструкции также можно найти советы по обслуживанию изделия. Раз в неделю стоит проводить влажную уборку и чистку от пыли при помощи бытового пылесоса со специальной насадкой. Решетка легко сворачивается в рулон и убирает, полностью открывая доступ к труднодоступным местам для уборки.

Применение внутрипольного конвектора – это современное и модное решение, которое эффективно справляется со своей задачей и обеспечивает стильный внешний вид. Простота установки и обслуживания, доступность и эстетичный внешний вид сделали такие конвекторы популярными и востребовательными на строительном рынке.
