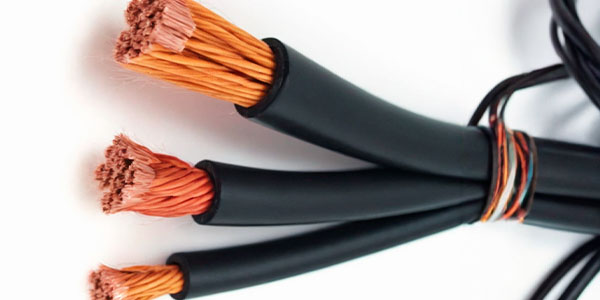

Силовые кабели – это целая группа кабелей, предназначенная для перемещения электроэнергии от источника к конечному потребителю, а также к сооружениям и жилым зданиям. Силовые кабели представлены в большом ассортименте, причем каждая разновидность выполняет конкретные задачи в зависимости от условий применения, параметров тока и прочих показателей. С ценами можно ознакомиться здесь - https://tpk-parma.ru/katalog/kabeli_silovye/

При монтаже электросети очень важно правильное целевое использование кабелей. Нельзя просто взять и в качестве соединения использовать любой силовой кабель. Поэтому необходимо ответственно подходить к выбору проводов. Как правило, характеристики кабельной сети закладываются еще на этапе проектирования строения.


Технические параметры силовых кабелей

Как уже говорилось ранее, силовые кабели включают в себя большую группу различных разновидностей. Наиболее распространенными видами кабелей являются:

  • ВВГ. Это один из самых популярных типов кабелей, особенно если учесть все входящие в эту группу разновидности. Данный кабель внутри представлен медной жилой, а снаружи оболочкой из ПВХ. Дополнительной защиты провод не имеет. Использовать данный тип можно на объектах с напряжением до 1000 вольт;
  • АВВГ. Данная разновидность представляет собой аналог ВВГ, отличается от него лишь тем, что жила внутри него выполнена из алюминия. Данная характеристика в принципе актуальна для любых кабелей, в начале названия которых указана буква А;
  • ВВГнг. Это уникальный тип, не поддерживающий горение;
  • ВББШв. Кабель с медной жилой, имеющий помимо изоляции из ПВХ еще и дополнительный мощный слой под внешней оболочкой. Основное преимущество использования такого кабеля – возможность применения при широком температурном разбросе и в условиях высокой влажности. Благодаря этим качествам кабель находит широкое применение, его можно использовать как для прокладки в подземных линиях, а также в воздушных коммуникациях.

Это лишь небольшой список разновидностей кабелей, на самом же деле их встречается огромное количество. Вне зависимости от типа кабеля, все они устроены по одному принципу, из одних и тех составляющих:

  • Жилы, через которые проходит ток. В составе их может встречаться различное количество;
  • Изоляция провода;
  • Дополнительные оболочки;
  • Внешнее покрытие.

Немалое значение уделяется изоляции провода. Сегодня она также представлена в различных вариантах, есть даже уникальные материалы, которые используются для определенных условий эксплуатации и видов деятельности. Наиболее распространенными вариантами изоляции являются:

  • Поливинилхлорид (ПВХ). На сегодняшний день это наиболее популярный вариант. Связано это с невысокой стоимостью и при этом хорошими характеристиками. Кабель ПВХ может гнуться и довольно устойчив к внешнему воздействию, благодаря чему долго изнашивается. Минус в том, что кабели с такой изоляцией, к сожалению, невозможно использовать на морозе, минимальная рабочая температура для них всего -20 градусов. Кроме того, при горении поливинилхлорид выделяет едкие вещества;
  • Резина. Этот материал также отличается гибкостью, устойчив к воде, не пропускает влагу. Резина может прослужить очень долгое время. Она отлично работает в условиях пониженных температур. Минус материала – невозможность сохранять свои качества в условиях высокой температуры, свыше 65 градусов использовать ее нельзя. По этой причине резина не может применяться на объектах с высоким напряжением. В некоторых условиях эксплуатации резина может изнашиваться быстрее. Сегодня резина применяется уже не так часто, как раньше в силу того, что появились более технологичные материалы;
  • Бумага, пропитанная маслом. Такой материал является диэлектриком. Бумага позволяет кабелю сгибаться. Способность работать в условиях повышенных температур зависит от качества пропитки. Она, в свою очередь, также имеет массу разновидностей. Выбор следует осуществлять, исходя из задач, которые вы ставите перед кабелем. Например, если его нужно прокладывать вертикально, тогда пропитка не должна быть текучей;
  • Пластмасса. Это скорее общее название изоляции, по факту используются самые разные составы, отличающиеся своими качествами. Если сравнивать этот материал с бумажной изоляцией, то он выигрывает практически по всем параметрам.

Это лишь основные варианты изоляционного слоя. Также встречаются кабели, покрытые карболитом, силиконовой резиной, сшитым полиэтиленом, фторопластом и прочими разновидностями. Подбирая изоляцию, необходимо учитывать следующие критерии:

  • Напряжение. Данный показатель имеет значение для линий с высоким напряжением, если речь идет об использовании в быту, на этот параметр можно не обращать внимания, поскольку все современные кабели способны работать с напряжением до 1000 В, а для дома больше и не требуется;
  • Температурный диапазон. Здесь следует учитывать как рабочий минимум, так и максимум. Данные показатели необходимо соотносить с предполагаемыми условиями эксплуатации;
  • Механическая прочность. Параметр важен в условиях постоянного взаимодействия с другими предметами;
  • Устойчивость к ультрафиолетовому излучению. Данный критерий актуален исключительно для сетей, которые прокладываются по воздуху.

Внутри каждого кабеля могут находиться токопроводящие жилы двух типов:

Алюминиевые. Узнать такие кабели очень просто, в начале их маркировки стоит буква А. Преимуществами проводов с алюминием является невысокая стоимость и маленький вес. Эти характеристики являются выигрышными, когда планируется установка длинной линии. Алюминий уступает меди по токопроводящим свойствам. Кроме того, этот материал может нагреваться от интенсивной работы, а в случае наличия контакта с окружающей средой еще и покрывается налетом. Не рекомендуется использовать такие кабели в быту, поскольку они могут попросту не выдержать нагрузки. Есть еще и неудобство в монтаже: для сварки или пайки требуется специальное оборудование.

Медные. Этот металл обеспечивает кабелю большую электропроводность, благодаря чему можно приобретать провода с меньшим сечением. Медь – эластичный и гибкий металл, благодаря чему кабели с такой жилой можно гнуть и не один раз. Любые монтажные работы, а также соединения при помощи сварки и спайки даются намного проще. Среди минусов кабелей с медным сечением выделяют более высокую стоимость и больший вес. Кроме того, при контакте с воздухом медь может окисляться, что сказывается на длительности службы провода.

Помимо основных элементов силовые кабели могут иметь и дополнительные компоненты, например, оплетку или дополнительные защитные слои в виде фольгированного экрана или металлической сетки.


Где используются силовые кабели?

Силовые кабели сегодня получили широкое распространение. Встретить их можно в самых разных сферах с разным функционалом:

  • Энергетическая отрасль. Здесь кабель необходим главным образом для передачи электроэнергии от станции конечным потребителям. Кроме того, силовые кабели также используются для обеспечения соединений и электрической безопасности в самих электростанциях и распределительных щитах;
  • Сфера информационных технологий. В этом случае кабель становится способом передачи самой разной информации в любом формате;
  • Телекоммуникации. Кабели играют большую роль в обеспечении сетей связи;
  • Транспорт. Железнодорожная, автомобильная и авиационная отрасли используют кабели и провода в своем производстве для соединения различных деталей, а также для электрификации и автоматизации;
  • Промышленность. В этой отрасли кабели главным образом необходимы для подачи питания и сигналов в оборудовании и на производственных линиях. Существуют даже специально разработанные кабели, соответствующие определенным запросам производства;
  • Строительство. В этой сфере провода требуются для подключения строения ко всем коммуникациям, в том числе к электричеству, а также обеспечения освещения и связи;
  • Медицина. Без кабелей не обходится медицинское оборудование, необходимое для диагностирования и лечения пациентов.

Таким образом, практически не существует сфер, в которых не используются силовые кабели. Сегодня это весьма распространенный и необходимый продукт. Эти изделия выполняют очень важные и ответственные функции, именно поэтому их качество регулируется определенными стандартами, которые обязаны учитывать производители. Выбирая кабель, обязательно проверяйте наличие маркировок и соответствие установленным параметрам. От этого зависит в первую очередь ваша безопасность. Также не стоит пренебрегать и стандартами эксплуатации кабелей. Выбор не того провода может привести к серьезным и печальным последствиям.
