УЗО для дома: как выбрать надежную защиту

7 февраля 2024
449 7




Устройство защитного отключения (УЗО) – один из наиболее важных из всех возможных аппаратов защиты. Большая часть других защитных устройств нацелена на защиту электроприборов и проводки от повреждения в случае возникновения непредвиденных обстоятельств. Дифференциальное реле, коим является УЗО, выполняет задачу защиты человека от травмирования электрическим током.

Всего одно прикосновение к элементу, который находится под напряжением, способно привести к поражению организма человека, а именно, к серьезным травмам и даже смертельному исходу. Именно поэтому в такой ситуации линию электричества необходимо сразу же отключить. Как раз для этого и необходимо УЗО.

Принцип работы устройства разъединения основан на первом законе Кирхгофа, который гласит о равенстве показателей в подходящем и отходящем кабелях. Данное положение соблюдается всегда и может быть испорчено только в одной ситуации: когда появляется утечка тока вследствие прикосновения человека к предмету, находящемуся под напряжением, или вследствие повреждения изоляции провода.

Внутри УЗО установлен трансформатор, первичные обмотки в нем являются местом прохождения тока подсоединенных к сети электрических приборов. А вторичная обмотка подключена к расцепителю. Если все приборы в электросети работают стабильно, то показатели тока в первичных обмотках одинаковые, а создаваемые им электромагнитные поля восполняют друг друга. В результате вторичная обмотка остается без напряжения. В случае, если в сети происходит утечка тока, равновесие нарушается, а во вторичной обмотке образуется напряжение. Как следствие, срабатывает устройство защиты, и система отключается.

В случаях, когда сила тока утечки выше установленных значений автомата, происходит разъединение сети. Однако, при несущественных отклонениях ток продолжает протекать по сети до полного разрушения изоляции в проводах или ее возгорания. Чтобы этого не произошло, необходимо использовать вторую возможность защитного устройства – прекращение подачи электричества аппарату, имеющему неисправную изоляцию.



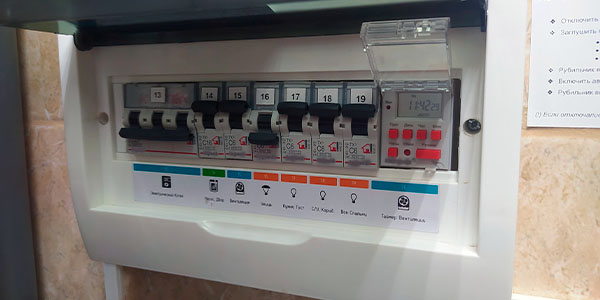

Как подобрать УЗО для дома?

Устройства разъединения представлены в самых разных вариантах, выбор осуществляется в зависимости от рабочих показателе электрической системы, установленной в доме.

К выбору важно отнестись ответственно, поскольку, если приобрести слишком мощное устройство, значительно превышающее мощность электрических приборов в доме, в дальнейшем УЗО может просто не зафиксировать утечку. Зато изделия, наоборот, рассчитанные на незначительное превышение показателей, при установке в сети с мощными аппаратами будет срабатывать слишком часто. Чтобы этого не происходило, необходимо знать, по каким критериям подбирать УЗО:

1. Напряжение в электросети. Большая часть электросетей с одной фазой поддерживают напряжение 220 В. Для работы в подобных сетях обычно выбирают стандартные устройства защиты, подходящие для небольших перепадов напряжения в пределах 5 % в большую и меньшую сторону. Такие разновидности подойдут для частных домов небольшой площади, в которых уже смонтированы автоматические выключатели. Мощность УЗО должна превышать общий показатель силы всех приборов в доме. В больших домах, где установлено множество электроприборов, обычно применяется довольно мощная сеть с тремя фазами и напряжением 380 В. Здесь оптимальным вариантом будет устройство с высоким уровнем срабатывания.

2. Номинальный ток. В соответствии с требованиями безопасности, УЗО должно превышать выключатель-автомат на одну ступень по значениям тока. К примеру, если автоматика установлена на 16 мА, то устройство защиты на 25 мА. Выбирать и монтировать устройство с совпадающими параметрами автоматических выключателей запрещено, поскольку это может спровоцировать перегрузку и выход из строя.

3. Разница тока утечки. Ток утечки – это значение, при достижении которого защитные устройства отключают поступление питания к электроприборам. Данный порог обычно называют номиналом. В квартиру или небольшой частный дом достаточно будет установить устройство с показателем в 30 мА. Этого будет достаточно для того, чтобы аппарат мог выполнять свои задачи и разъединять сеть при обнаружении утечки тока, еще не опасной для человека. Если приобрести устройство с меньшим номиналом, аппарат будет срабатывать при каждом незначительном скачке напряжения, что будет доставлять дискомфорт жильцам.

4. Число полюсов. При выборе УЗО важно учитывать полюсность устройства. Как правило, приборы с двумя полюсами применяют в сетях, где необходимо подключить одну фазу и ноль. Если в системе также есть заземление, то монтаж защитного устройства будет осуществляться по специальной схеме. В системах, где три фазы и напряжение 380 В обычно применяют модели с 4 полюсами, поскольку они подходят для присоединения трех фаз и нуля.

5. Производитель. Современный рынок предлагает огромное количество аппаратов различного происхождения. Для первой покупки можно рассмотреть уже проверенные и самые известные марки:

  • АВВ. Компания из Швейцарии и Швеции, лидер в сфере производства электроприборов из негорючей пластмассы. В ассортименте есть устройства для использования в быту и на производстве. Для дома отлично подойдет серия FH200, в ней есть модели с двумя и четырьмя полюсами разной мощности;
  • IEK. Данный производитель работает на российском рынке уже порядка 17 лет. На продукцию этой компании предоставляется длительна гарантия. На устройствах нанесена маркировка A/AC, означающая, что приборы могут работать с сетями с одной и тремя фазами и напряжением минимально – 220 в, максимально – 400 В. Модели типа А регистрируют изменения дифференциального и переменного показателя, а АС только второго варианта;
  • Легранд. Компания из Франции, существует на рынке с 1886 года.

Какие бывают УЗО?

УЗО могут различаться по нескольким параметрам. Для начала рассмотрим виды защитных устройств в зависимости от конструктивных особенностей:

  • Электромеханические. Это наиболее простые предохраняющие устройства. Они срабатывают сразу же после обнаружения утечки вне зависимости от напряжения в сети. Такое УЗО не требует отдельного источника питания, хорошо противостоит внешним факторам. В конструкции нет ни одной электронной детали, благодаря чему нет риска выхода из строя оборудования в результате перегрузок сети или сильных скачков напряжения. Стоимость таких устройств обычно не высокая, а вот срок работы достаточно большой;
  • Электронные. Это более современные и вместе с тем более чувствительные модели, которые очень быстро дают реакцию на любые подвижки внутри сети. Они продолжают функционировать даже при резком уменьшении показателей напряжения.

Ведущими характеристиками УЗО являются:

  • Чувствительность. Этот параметр отражает минимальное значение утечки, при котором аппарат разъединит сеть. Измеряется данный показатель в миллиамперах;
  • Время срабатывания. Это интервал между моментом, когда произошла утечка, и отключением аппарата. Чем короче этот промежуток, тем лучше для пользователя;
  • Номинал тока. Это показатель, отражающий максимально возможную силу, которую аппарат выдержит без поломки.

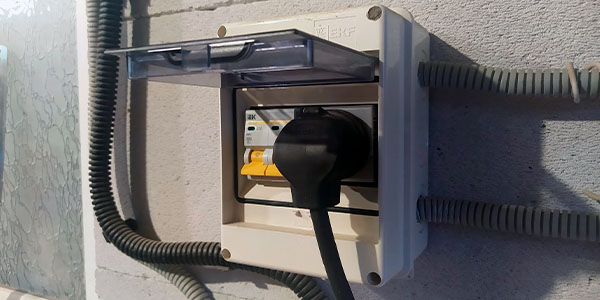

Как подобрать УЗО в различные помещения?

Чтобы правильно подобрать и настроить УЗО в квартире или доме, необходимо соблюдать некоторые рекомендации:

  • В ванной комнате или прочих помещениях, где такая же высокая влажность, необходимо устанавливать УЗО на цепи маленькой длины с током утечки в 10 мА. При таких условиях аппарат выполняет функцию защиты самого человека от контакта с током. Важно, чтобы электропроводка была целой и неповрежденной, в противном случае устройство может срабатывать впустую;
  • В помещениях, предназначенных для общего использования, чаще всего устанавливают защитные устройства на 30 мА. Обычно они крепятся на осветительные приборы или линии розеток квартир или офисов;
  • Противопожарные устройства обычно используются на линиях большой длины. Основная их функция – защита от крупных утечек тока, способны привести к пожару. Данные устройства больше подходят для защиты самого объекта, а не жизни человека.

Таким образом, установка УЗО сегодня становится практически необходимой, поскольку с помощь. Этого прибора можно защитить себя и свой дом от серьезных последствий утечек тока. Осуществлять выбор УЗО нужно исключительно исходя из параметров помещения и электросети, где оно будет установлено.
