Как спрятать проводку в деревянном доме?

19 января 2024
264




Выполнять скрытую проводку в деревянном доме можно, если он выполнен из бревен или бруса. По статистике, большинство пожаров в деревянных домах связанны с электрикой. Поэтому, к данному вопросу следует относиться серьезно.

Скрытую проводку в деревянном доме делают только из эстетических соображений. Не все стили дизайна позволят гармонично вписаться открытым проводам. В электрике существует множество нормативных документов, которые регламентируют способы прокладки проводки в строениях из различных материалов.

В деревянных домах скрытую проводку можно делать в металлической трубе или под большим слоем штукатурки. Оба варианта позволяют изолировать кабеля, а в случае возникновения аварийной ситуации станут барьером для начала пожара.

Прокладка провода выполняется в оцинкованной или окрашенной изнутри трубе, концы которой защищены пластиковыми заглушками. Труба устанавливается в канал, просверленный в стене. Во втором случае провода прячут в гофру и укладывают ее в слой штукатурки не менее 100 мм. Каналы и короба для проводов должны быть строго из негорючего материала.


Общие рекомендации по планированию электрической инфраструктуры в деревянных конструкциях

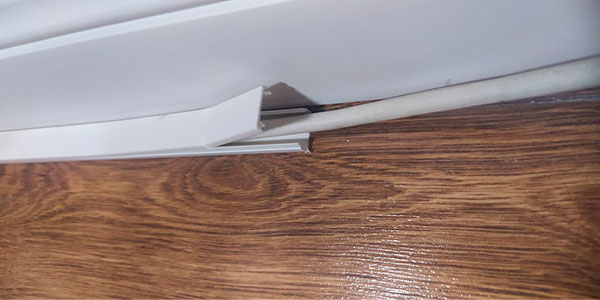

В деревянных домах скрытую проводку делают реже, чем открытую. Это связано и со стоимостью работ, и с безопасностью. Открытая проводка выполняется в пластиковых каналах или плинтусах, сверху металлической прокладки или в ретро стиле, когда провода закрепляются на изоляторах без металлической прокладки.

У каждого из вариантов есть свои достоинства и недостатки. Закрытая проводка смотрится стильно и не портит внешний вид, но в аварийной ситуации проблему можно заметить не сразу, а вероятность пожара сильно увеличивается. В открытой проводке все доступно и видно, но такой способен слишком доступен для детей и животных, а случайно залить водой или задеть проводку можно в любой момент.

Самыми проблемными местами электропроводки являются отнюдь не сами кабеля, а места их соединения: розетки, выключатели, распределительные коробки и разветвления. Дерево – это горючий и быстро воспламеняемый материал. Если возникает малейшая искра в проводке, то пожар начинается мгновенно.

Застройщики считают, что наружная (открытая) прокладка кабеля безопаснее. Если случится обгорание, то запах и дым можно почувствовать сразу, а значит, оперативно среагировать и не допустить пожара. В закрытой проводке место горения достаточно сложно обнаружить, либо когда уже начинается пожар. Поэтому, к расчету сечения, подбору типа кабеля и оборудования к нему относятся очень серьезно. НА данном этапе нельзя допускать просчетов и погрешностей. Безопасной считается та электрическая сеть, которая имеет сбалансированный набор кабелей и электротехнического оборудования.

Выбор проводов и правила их прокладки скрытым способом в деревянном доме регламентируется документами ПУЭ и СП. Однако, если внимательно изучить оба документа, то возникают разногласия в требованиях к монтажу электропроводки в горючих материалах. Если изложить нормы вкратце, то получаем:

  • - в нормах ПУЭ – прокладка провода должна осуществляться в каналах из негорючих материалах (стальной трубе);
  • - в правилах СП – для электропроводки применяются провода, покрытые сверху негорючей изоляцией и без дополнительных оболочек.

На этой почве у строителей возникает множество споров. Исходя из практики, большинство склоняются к прокладке в стальных трубах. Если выполнять монтаж по правилам СП, то можно забыть, где был проложен кабель и случайно проткнуть его гвоздем, чтобы повесить полку или картину; грызуны также могут прогрызть провода; может нарушиться изоляция и провод станет оголенным. Существует множество вариантов «а если», при которых прокладка по правилам СП может быть опасной.


Нормы ПУЭ кажутся более надежными и безопасными. Что, если случится замыкание внутри трубы? Запах и дым сквозь металлическую трубу проникнут наружу не сразу. За это время искра превратится в пламя и начнется настоящий пожар, который мгновенно перекинется на деревянные стены.

Всех этих проблем можно избежать, если изначально подходить к данному вопросу со всей ответственностью. Для начала, нельзя допускать перегрева проводов. Для этого выполняют расчеты, подбирается правильное сечение проводов, электротехническое оборудование, по нормам выполняется соединение кабелей.

Дабы избежать последствий прокладки по правилам СП, необходимо фиксировать места прокладки, сохранять схему кабельной трассы по стенам с точностью до мм. Можно делать дополнительную фотофиксацию. Это исключит случайное повреждение кабеля в процессе декорирования или ремонт стен.

Если брать канадскую технологию, то американцы прокладывают кабель прям между каркасом стен в высверленные отверстия в стойках. Здесь они не применяют никакой дополнительной защиты, изоляции, а тем более стальных труб. В финских домах проводку протягивают во внутреннем слое деревянной обрешетки. Но, повторять данные технологии необходимо тогда полностью. У американцев выполняется двойное заземление, есть шина «ноль», а каждый электроприбор (розетки, выключатели, автоматы и т.д.) имеют свое независимое заземление. В их кабелях, даже при малейшем нарушении изоляции мгновенно срабатывает УЗО и предотвращает пожар. По этим причинам их методы прокладки кабеля в деревянных домах эффективны десятилетиями.


Лучшие способы прокладки скрытой проводки

Выполнять скрытую прокладку в таких домах должны только высококвалифицированные электрики. Скрытый способ монтажа выполняется только по стальной трубе. Использовать гофру из ПВХ или металлорукав допускается только под слоем асбеста или штукатурки, но документ ПЭУ запрещает и это.

Для деревянных домов используют только провод марки ВВГнг (А) или ВВГнг-П (А). Это медные провода, которые имеют двойную изоляцию, поэтому идеально подходят для прокладки по горючим материалам. Допускается также применение медного кабеля NYM с усиленной трехслойной изоляцией. Все эти кабеля боятся сильных изгибов, что учитывается в схеме прокладки трассы на этапе проекта.

Для монтажа нельзя использовать пластиковую гофру и трубы, так как пластик быстро нагревается и плавится. Даже специальная пропитка дерева не сможет защитить от возможного возгорания в электропроводке. Согласно ПУЭ, также запрещено применение металлической гофры и металлорукава.

При нарушении изоляции кабеля возникает дуга, температура которой легко воспламеняет любое дерево. Поэтому выбирают для каналов такой материал, который способен выдержать температура дуги. Для этих целей есть только один вариант – стальные или медные трубы и короба.


Техника безопасности и соблюдение норм при установке скрытой проводки в деревянном доме

При скрытом монтаже нельзя допускать прямого контакта кабеля с деревом. Поэтому весь провод прокладывается в стальной трубе. Для правильной протяжки кабеля внутрь трубы дополнительно прокладывается кондуктор (тонкая проволока).

Места переходов необходимо дополнительно изолировать. Для этого используют алебастр, асбест, металлические короба и т.д. Также важно помнить о важности УЗО и не игнорировать его установку. При малейшей утечке тока, УЗО мгновенно срабатывает и отключает линию от питания. В идеале нужно устанавливать УЗО для каждой группы.

Трасса должна быть продумана по всем требованиям ПУЭ. Здесь должно быть минимум изгибов и поворотов, так как для деревянного дома применяются слабо гнущиеся кабеля. В проблемным местах для соединения трасс нужно использовать стальные или медные распаечные короба.

Монтажникам скрытой проводки в деревянных домах стоит помнить о разногласия в двух важных для электриков документах. Выбор способа прокладки и всех материалов лучше доверить профильным проектировщикам. Только при грамотном и профессиональном подходе можно спрятать проводку и не переживать за какие-либо последствия.
