Как соединить мягкий и жесткий провод

18 января 2024
2079 7




Даже в пределах одной квартиры в разных местах могут применяться разные провода. Жесткие провода называют еще одножильными, а гибкие – многожильными. Во время ремонта электропроводки или присоединения электрических приборов, порой возникает необходимость в соединение разных типов кабелей.

Чтобы соединение было максимально безопасным и правильным, необходимо при соединении проводов обеспечить одинаковую площадь контакта. Она не должна быть меньше, чем сечение жил. Если не соблюдать технологию соединения гибких и жестких проводов, то это может привести к перегреву и места контакта. Повышение температуры в месте соединения приводит к разрушению жил, короткому замыканию и даже становится причиной пожаров.


Характеристики мягкого и жесткого провода

Гибкость кабеля определяется количеством жил. Всего существует 6 классов гибкости провода, внутри которых содержится разное количество жил. Минимальное количество жил, а именно одна, содержится в проводе 1-го класса, в проводе 6 класса их будет максимальное количество, соответственно. Чем больше жил, тем толще провод.

Лучшая гибкость у того провода, который тоньше. Чем больше проволок в жиле, тем провод мягче. С увеличение класса гибкости, уменьшается вероятность перелома кабеля. Чем выше класс гибкости, тем дороже будет стоимость кабеля. Если нарушить изоляцию гибкого провода, тогда увеличивается вероятность образования окиси и коррозии на жилах.

Кабеля 1-го класса – это жесткие кабеля, которые не должны изгибаться и применяются в стационарной проводке. Если речь идет о временной проводке, тогда лучше использовать более гибкие кабеля. Трасса электропроводки может иметь изгибы и угловые переходы, в таких случаях можно использовать провод 2-го класса. Наивысшие классы гибкости применяют в тех местах, когда кабель постоянно перемещается или подвергается постоянных изгибам. Примером провода 5-го и 6-го класса гибкости выступает кабели КГ, КОГ или ПВС.

Итак, в качестве примера можно подвести итог:

  • - провод 1-го класса гибкости (жесткие) применяют для стационарной проводки, где трасса выполнена только по прямой линии без перегибов;
  • - провод 2, 3 и 4-го класса используют для электрической трассы, которая имеет изгибы в разных местах. Чем больше мест изгибов, тем выше класс гибкости необходим. Также их применяют в транспортном электрооборудовании, подвесных системах без частого передвижения;
  • - провод 5-го класса гибкости применяют для передвижных целей, например переносное оборудование или сматываемые удлинители;
  • - провод 6-го класса используют в оборудовании, которое постоянно движется, например в тельферах, вагонетках, кран-балках и других вибрирующих агрегатах.



Методы соединения

Соединение проводов необходимо выполнять, согласно Правил Устройства Электроустановок (ПУЭ). Этот документ разрешает соединять такие провода несколькими способами: пайка, сварка, опрессовка или при помощи прижимных устройств.

Так как в нем ничего не говорится о методе скрутки, значит применять его для соединения жестких и гибких проводов нельзя. Скрутка отлично работает на алюминиевом кабеле, но в медных проводах разного типа ее применение неэффективно и небезопасно.

Для соединения наиболее популярных медных кабелей с сечением до 25 мм2 используют следующие методы:


Использование клеммных колодок

Данная технология позволяет быстро и безопасно соединить разные типы кабелей и даже выполненных из разных материалов. Клеммная колодка состоит из диэлектрического и металлического основания. Пластина имеет резьбовые отверстия, в которые вкручиваются винты. Шайбой прижимают винт, а тот прижимает провод и обеспечивает надежный контакт. На колодке могут быть несколько ячеек (клемм), которые разделяются диэлектрическими перегородками. Вместо колодки может применяться трубка, в которой метод соединения такой же, как и в колодке. При таком способе можно повредить концы многожильного кабеля, а чтобы этого не допустить, необходимо на концы напрессовывать наконечники НШВИ.


Болтовое соединение

Самым простым считается болтовое соединение. Кабеля любого типа легко соединяются при помощи болтов М3-М8, гайки и шайбы. Концы проводов зачищаются так, чтобы можно было скрутить кольцо по диаметру болта. На болт надеваются элементы в следующем порядке: шайба, первый провод, шайба, второй провод, шайка и в конце гайка. Собранное изделие зажимается пассатижами, а сверху можно дополнительно изолировать трубкой или изолентой. Из-за больших размеров, не во всех случаях можно использовать данную методику.


ОРЕХ

Применение специальных устройств ОРЕХ. Преимуществом такого метода считается возможность соединения кабеля с магистральным проводом, не разрезая его. Модель устройства подбирается в зависимости от диаметра кабеля.


WAGO

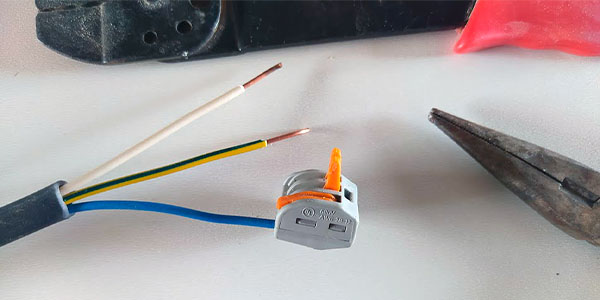

Пружинные клеммы WAGO прижимают зачищенный кабель к стальной пластине. Они позволяют соединить между собой от 2 до 6 кабелей сразу. Они могут быть одноразовыми или многоразовыми, а внутри устройства нельзя допускать превышение токовой нагрузки.


Сварка

Сварка считается идеальным вариантом для соединения жестких медных кабелей. Сварка относится к опасным и сложным работам, поэтому требует наличие специального сварочного аппарата, графитного электрода, знаний и опыта сварщика. Оголенные концы обязательно следует заизолировать, а в процессе работы важно соблюдать технику безопасности при сварочных работах. Сварка – самый надежный способ соединения.


Пайка

Для соединения многожильного и одножильного кабеля самым надежным считается пайка. Этот метод идеален для небольших сечений до 2,5 мм2 и применяется для увеличения длины проводов или создании ответвлений в удлинителях. Для пайки необходимо приготовить паяльник, канифоль или паяльный жир и оловянно-свинцовый припой. Провод зачищают, вокруг одножильного наматывают многожильный кабель методом скручивания и выполняют пайку.


Опрессовка

Опрессовка подразумевает обжатие концов проводов при помощи гильзы. Такой метод используют для соединения проводов в распределительных щитках или распаечных коробках. Концы провода вставляют в гильзу и обжимают специальным инструментом. Гильза деформируется и прижимает провода. Размер гильзы подбирается по сечению проводов.


Работа с кабелями – это всегда опасно. При несоблюдении техники можно устроить пожар или навредить собственному здоровью. Перед тем, как приступать к зачистке проводов, его полностью обесточивают. В любом способе соединения необходимо надевать резиновые перчатки, которые не являются токопроводящим материалом. При работе со сварочным аппаратом или паяльником, необходимо защищать не только руки, но и глаза, надевая специальные очки и маски. Чтобы само соединение было максимально безопасным, конечный результат следует дополнительно изолировать изолентой.
