Электронные против механических: какие реле давления лучше?

7 февраля 2024
1974 7




Для нормальной работы системы водоснабжения в частном доме необходима грамотно организованная система автоматики, которая будет не просто осуществлять подачу воды, когда это необходимо, но и будет контролировать этот процесс без участи человека. В частных домовладениях вода обычно подается из колодца или из скважины. Чтобы не носить ее ведрами, уже давно используют насос, который закачивает воду в специальную емкость, из которой в дальнейшем происходит распределение жидкости по всем агрегатам в доме. Однако, при такой организации водоснабжения, остается открытым вопрос, кто будет постоянно следить за уровнем воды в баке и включать время от времени насос. Для выполнения этой функции существует специальное устройство – реле давления. Оно устанавливается в баке и контролирует уровень давления в нем. Когда бак полон, давление достигает максимального заданного значения, реле срабатывает и отключает насос. Как только уровень воды в баке становится меньше, снижается и давление. По достижении минимального порога срабатывания, реле, наоборот, включает насос.

Реле давления – это своего рода датчик, способный отслеживать уровень давления, причем не только в системах водоснабжения, но и также в газопроводах, тепловых сетях и в работе насосного оборудования. С помощью этого прибора можно автоматизировать работу многих инженерных сетей. Именно поэтому правильный выбор реле давления обеспечивает качественное функционирование коммуникаций на участке.


Механическое реле

При таком варианте для включения и выключения насосного оборудования используется простой пружинный блок. Регулировка работы происходит за счет затягивания пружин, их сжатия или расслабления. Данные элементы напрямую связны с металлической пластиной, которую по-другому еще называют контактами. Важная роль здесь также отводится мембране, которая является связующим звеном между жидкостью и контактами.

Вода в устройстве посредством камеры входа попадает к мембране, а она поднимает пластину. С другой стороны пластина взаимодействует с пружинами, как только она начинает двигаться, срабатывает механизм выключателя, насос теряет питание и перестает работать. В обратной ситуации, когда давление падает, контакты, наоборот, замыкают и насос начинает работать. Напор воды постепенно увеличивается по мере наполнения бака до тех пор, пока давление на мембрану и пластину не заставит пружину сжаться и отключить питание оборудования.

Чтобы поменять длительность работы насоса, необходимо отрегулировать реле давления. Для этого при помощи винта можно поджимать пружину, устанавливая натиск, при котором насос будет выключаться. В реле также есть маленькая пружина. Если подкрутить ее, можно отрегулировать рабочий диапазон, при котором будет включаться помпа. Пружины можно как поджать, так и ослабить.

Минус механического датчика в том, что он не срабатывает, когда в баке нет жидкости, он определяет такое состояние, как понижение уровня воды в емкости и включает насос. Если вода при этом не поступает в силу различных причин, насос работает всухую. Подобные ситуации могут привести к поломке устройства. Чтобы этого не допустить, придется дополнительно приобрести и установить дополнительный прибор для защиты от работы на холостых.

К преимуществам использования механического реле можно отнести:

  • Простоту в использовании;
  • Надежную конструкцию;
  • Оптимальную цену.

К сожалению, механический прибор имеет и некоторые минусы:

  • При длительном использовании и частых включениях/выключениях реле происходит изменение рабочей температуры контактов, в результате чего теряется точность функционирования механизма;
  • Механическое реле сложно отрегулировать до точных значений.

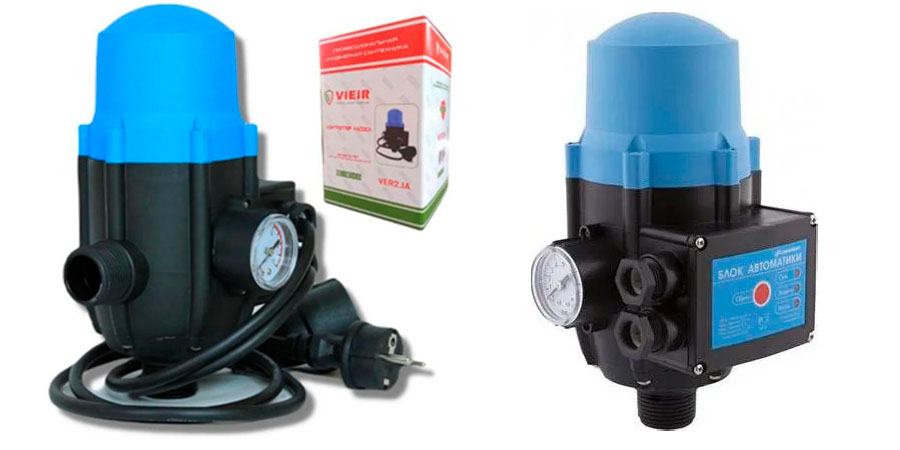

Электронное реле


Несмотря на высокую стоимость такого прибора, отзывы пользователей о нем только положительные. Реле удобно использовать, поскольку в нем легко настроить предельные значения давления. Более того, в нем имеется встроенный контроллер, который оценивает количество воды и в случае ее отсутствия отключает насос. Такой надежный аппарат защищает от опасного для оборудования режима работы. Есть и некоторые минусы у электронных реле.

Во-первых, такого типа аппарат имеют высокую чувствительность к различным примесям в воде. Поэтому чаще всего рекомендуется устанавливать хорошие фильтры, чтобы оборудование могло прослужить как можно дольше. Настройка проходит довольно просто, пружин в устройстве нет. При первом подключении может произойти небольшая задержка, беспокоиться по этому поводу не стоит, так прибор настраивается.

Контроллер используется совместно с гидронасосной станцией, в которой же установлено реле давления. Пороговые значения выставляются на контроллере, а регулировку осуществляет уже само реле. Помимо всего уже названного, можно выделить следующие преимущества электронных реле:

  • Точная реакция аппарата при резких перепадах давления;
  • Наличие дополнительной функции – работа на полив.

Из недостатков можно выделить следующие:

  • Высокая стоимость устройства;
  • Необходимость дополнительного монтажа системы фильтрации.

По каким критериям выбирать реле давления?

При выборе устройства необходимо учитывать, что параметры у данного аппарата очень разносторонние. Кроме того, искать реле лучше после покупки насосного оборудования. При выборе необходимо ориентироваться на основные конфигурации рабочей сети:

  • Наибольшее пороговое значение, при котором будет отключаться оборудование;
  • Минимальное значение давления, при котором будет срабатывать запуск системы;
  • Напор в камере гидроаккумулятора;
  • Точность прибора. Здесь речь идет о погрешности в показаниях, чем она меньше, ем лучше;
  • Коммутационная износостойкость. Данный термин отражает количество циклов, которое проработает металлическая пластина при включении и выключении.

Конечно, выбор делать всегда необходимо, исходя из условий использования оборудования. Однако, в данном случае стоит обратить внимание на сочетание собственного комфорта и безопасности для всей системы водоснабжения. Если судить по этим параметрам, то выигрывает, безусловно, электронное реле, которое не нуждается в постоянном контроле и максимально защищает насосное оборудование от возможных аварий. Это важно, поскольку при поломке насоса водоснабжение в доме будет приостановлено.
