Что означает "сухой ТЭН" у водонагревателей?

27 декабря 2023
128




Накопительные водонагревательные баки предназначены для нагрева воды в бытовых условиях. Работа бака устроена так, что холодная вода выталкивает горячую и из крана поступает горячая вода. Холодная и горячая вода имеет разную плотность: у холодной бОльшая, а у горячей воды меньшая плотность. За счет разницы плотностей холодная жидкость и выталкивает горячую в точке водозабора.

Благодаря такому устройству, потребители получают стабильный поток горячей воды до тех пор, пока она не закончится в баке и не нагреется снова. В бытовых водонагревателях в качестве нагревательного элемента применяется электрический ТЭН. Он представляет собой трубчатый нагреватель, внутри которого разместили специальную нить накала.

Спираль подключена к источнику питания и надежно изолирована диэлектрическими элементами. Сама нить не должна касаться стенок трубок. Корпус ТЭНа может быть выполнен из разных материалов (алюминий, медь, латунь, нержавейка и т.д.).

ТЭНы можно классифицировать по нескольким признакам: назначение, материал изготовления и способ установки. В основном ТЭНы подразделяют на мокрые и сухие. Первый тип применяют в жидкой среде, а второй вид имеет дополнительный керамический корпус для дополнительной изоляции от жидкости.


Преимущества ТЭНа сухого типа

В водонагревателе мокрый ТЭН напрямую контактирует с водой. Его конструкция проста: трубка со спиралью внутри нее. При нагреве, спираль накаляется и в контакте с водой отдает свое тепло, за счет чего и осуществляется нагрев. Когда выставленная температура достигла своей отметки, срабатывает автоматика и ТЭН отключается.


В сухом типе ТЭН с водой напрямую не контактирует, а прячется в металлической колбе. Бывают несколько типов сухого ТЭНа: пустой внутри или заполненный маслом или песком для улучшения передачи тепла. ТЭН сначала нагревает вещество вокруг себя, потом нагревается колба, а только потом нагревается жидкость.

Мокрый ТЭН может быстро нагреть воду, но он эффективен только в мягкой и чистой воде. При нагреве образуется накипь, которая оседает на ТЭНе и со временем от этого он перестает работать. В жесткой воде, которая поступает в кран у большинства граждан страны, накипь образуется слишком быстро, а сам ТЭН также быстро выходит из строя.

В сухом типе контактирует с водой только колба, которая имеет бОльшие размеры и площадь, чем мокрый. Вода прогревается равномерно и накипи образуется меньше. К тому же, колбу дополнительно покрывают специальными веществами, защищающие его от накипи.

В самых простых и доступных вариантов, в колбу устанавливают один-два стержневых ТЭНов. Такие приборы имеют маленькую площадь воздействия и на них также быстро образуется накипь, как на мокрых.

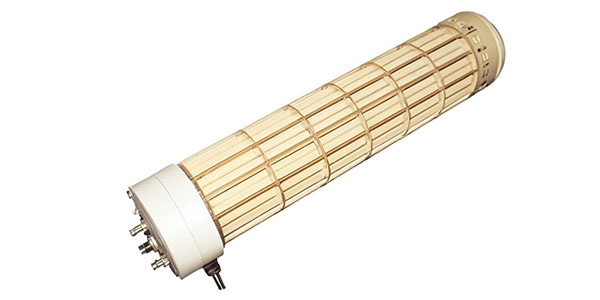

Более надежными и качественными считаются стеатитовые ТЭНы. Они представляют собой стеатитовую колбу с нихромовой спиралью внутри. В них высокая теплоемкость и теплопроводность. Так как между ТЭНом и колбой остается воздушное пространство, то времени на нагрев нужно больше.

Самыми лучшими считаются ТЭНы, где пространство между колбой и ТЭНом заполнено маслом или кварцевым песком. Они обеспечивают равномерный прогрев и эффективную теплопередачу, но в случае поломки, заменить детали в них сложнее.

Если был выбран мокрый ТЭН, то его чистка от накипи может потребоваться раз в полгода. Такие частые меры профилактики могут продлить его срок службы. На сухом ТЭНе тоже образуется накипь, но это случается медленнее, и чистка бака осуществляется реже. В баках с сухим ТЭНом присутствует магниевый анод, который и выступает в роли замедлителя образования накипи.

К основным преимуществам можно отнести:

  • медленное образование накипи;
  • компактный и прост в обслуживании;
  • высокая эффективность и производительность;
  • долгий срок службы;
  • не образуются воздушные пробки.

Обслуживание и частые поломки сухих ТЭНов

Основной причиной поломок ТЭНов и водонагревателей является качество воды. Высокая жесткость – это причина образования накипи. Из-за отложений извести вода нагревается медленнее, а поверхность металла ТЭНа покрывается коррозией. При выборе ТЭНов стоит обращать внимание на материал изготовления и защиту от накипи. В последнее время популярными стали ТЭНы с эмалевым покрытием.

Если возникли сомнения в работоспособности ТЭНа, проверить это можно несколькими способами:

  • при помощи мультиметра;
  • при помощи мегомметра;
  • установив контрольную лампочку.

Первые два способа подразумевают использование специальных измерительных приборов. Они позволят узнать напряжение, сопротивление и заземление. С ними можно проверить изоляцию, целостность электрической цепи, наличие короткого замыкания и узнать вероятность утечки тока внутри бака.

Для проверки ТЭНа, необходимо знать сопротивление водонагревателя, которое должно быть указано в паспорте бака. Если мультиметр показал близкое сопротивление к проектной величине, то бак полностью исправен и ТЭН работает в обычном режиме. Если прибор на ноле, значит в водонагревателе есть замыкание. В ином случае возможен обрыв сети.

В режиме зуммера мультиметра можно определить пробой корпуса ТЭНа. Если зуммер молчит, значит пробоя в корпусе ТЭНа нет. Это же можно определить и при помощи мегомметра. Проверка работоспособности осуществляется в пустом баке без воды, в отключенном от сети состоянии и с извлеченным ТЭНом. Замена его потребуется по причинам:

  • образования накипи;
  • перегорания нити накаливая;
  • коррозия и повреждение корпуса.

Чтобы продлить срок службы корпуса, необходимо вовремя заменять магниевый анод. Если этого вовремя не делать, то коррозия становится сквозной и полностью разрушает ТЭН. В некоторых бойлерах можно встретить специальные датчики, которые следят за состоянием анода.

Чистка бойлера должна проводиться минимум раз в год. Для этого бак снимают со стены, сливают воду, проверяют состояние ТЭНа, чистят его или заменяют детали, очищают сам водонагреватель внутри от ржавчины и осадка.

Выбирать ТЭН можно заводского оригинального исполнения, но можно подобрать другого производителя. При выборе главное, чтобы сходилась мощность, размеры и посадочное место. Вместе с заменой ТЭНа необходимо заменять и прокладку фланца. Грамотный выбор ТЭНа и правильный уход за ним продлевает срок службы всего бойлера, от него также зависит скорость и качество нагрева воды.
