Рекуператоры: как выбрать подходящую модель?

22 декабря 2023
291 7




Сегодня поговорим о рекуператорах. Замечательных устройствах, способных значительно улучшить микроклимат в помещениях частных домов и сэкономить средства их владельцам. К сожалению, рекуператоры пока не так известны и популярны, как сплит-системы или увлажнители воздуха, но тренд на их использование весьма заметен.


Что такое рекуператор

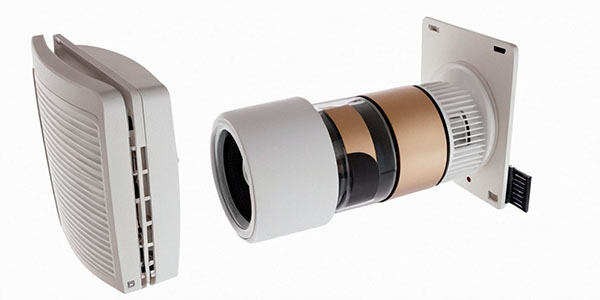

Для полного понимания значения и пользы этого прибора, нужно разобраться в его назначении и общем устройстве, а также понять основные отличия от обычных систем вентиляции. Начнем с того, что в переводе его название означает «возвращающий». По сути - это часть вентиляционной системы, главная задача рекуператора состоит в эффективном выполнении 2-х основных технических функций.

Во-первых, рекуператоры «перегоняют» воздух из помещения на улицу и обратно, тем самым проводя усиленную вентиляцию комнаты и дома в целом. А во-вторых, и это самое главное, они являются эффективным теплообменником, обеспечивающим поддержание в комнате комфортных температур. Причем, с максимальной эффективностью, теплозащитой и экономией электроэнергии.

Дело в том, что если бы система была обычным вентилятором, вставленным в стену и выполняющим роль вытяжки и нагнетателя уличного воздуха в помещение, при его работе значительно бы менялась температура в комнате и доме. Особенно зимой и в период летнего зноя. Поэтому перед инженерами встал вопрос: как сгладить температурные скачки при вентиляции и при этом уменьшить энергопотребление и теплопотерю.

Первую задачу на самом деле решить легко, нужно только совместить системы, прокачивающие воздух, с нагревателем и охладителем. Но расходы на такое комфортное «проветривание» слишком высоки. Так и возникла идея совместить вытяжные и нагнетающие контуры в одном устройстве (вспомним, как переводится термин «рекуператор»), при этом, не перемешивая воздух.



Базовые принципы работы рекуператора

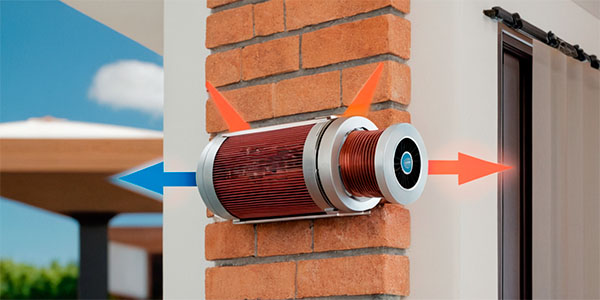

Вся суть работы рекуператора сводится к снижению теплопотерь и электропотребления. Устройство - это теплообменник, в котором (не смешиваясь, чтобы не нарушить главный принцип правильной вентиляции) встречаются два потока воздуха: с улицы и из помещения.

Находясь в одном приборе, встречные потоки обмениваются температурным потенциалом и сглаживают перепады. Зимой холодный приточный воздух с улицы нагревается в теплообменнике, а летом - охлаждается (особенно, когда в комнате работает кондиционер).

Кроме того, рекуператор способен ускорить процесс проветривания помещения (за счет встроенного вентилятора) и, в отличие от обычной сплит-системы, не только в какой-то мере регулировать температуру, но также снижать показатели содержания углекислого газа, дополнительно фильтровать воздух и даже менять влажность.


Отличия рекуператоров по принципу вытяжки и притока

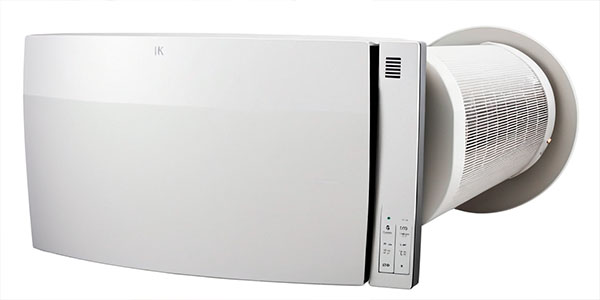

У так называемых бытовых рекуператоров, используемых в частных домах (их применяют и в квартирах), есть два режима работы вентиляционной системы. Первый - цикличный, иногда его еще называют «вдох - выдох». Как видно из определения, они работают не постоянно, а циклически, попеременно нагнетая воздух в помещение с улицы и затем удаляя его из комнаты.

Если говорить о зиме, то реле сначала включает вентилятор на какой-то промежуток (30-40 секунд) на вытяжку. Комнатный воздух нагревает теплообменник. После этого цикл меняется и начинается приток чистого, но холодного воздуха с улицы, который нагревается в теплообменнике и поступает в комнату.

Второй вид рекуператоров - это те, которые обеспечивают непрерывный и одновременный процесс вытяжки и нагнетания воздуха с улицы. Потоки не перемешиваются, но, проходя через единый теплообменник, меняют свою температуру, сглаживая ее перепады. Этот вид приборов сложнее, мощнее, обеспечивает большую производительность и, что немаловажно, гораздо тише.


Некоторые ключевые характеристики рекуператоров

Первое, на что следует обратить внимание при покупке устройства - его производительность. Она характеризуется количеством нагнетаемого и удаляемого воздуха из комнаты и частного дома в целом. Здесь нужно отметить, что часто продавцы говорят о производительности прибора только на режим притока воздуха.

Зимой нужно обязательно задействовать режим теплообмена, чтобы не было образования льда на приборе. Какую производительность выбрать? Всё зависит от площади помещения, количества находящихся в комнате людей, наличия источников загрязнения воздуха и некоторых других факторов. Но ключевые понятия - квадратура и люди в комнате.

Чтобы правильно рассчитать эту характеристику нужно помнить, что она указывается в кубометрах воздуха в час (усредненная норма на одного человека - 30 м куб\ч. Например, для спальни супружеской пары нужна производительность с уровнем 60, а для детской (где находится 1 ребенок) - 30 м куб\ч.

Другой важный показатель - уровень шума от работающего рекуператора. Его не стоит игнорировать, тем более, когда прибор работает на принципе цикличных переключений (и срабатывания реле) и установлен в спальне или детской комнате. Как правило, все представленные в магазинах рекуператоры укладываются в диапазон 20-50 децибел.

От покупки устройств с критически большим (около 50 дБ в штатном режиме) уровнем шума в частных домах лучше отказаться. Правильными можно назвать следующие показатели: для спальни - до 30 дБ, для кухни и санитарных комнат - до 40 дБ. При этом следует учитывать скорость вентиляции и индивидуальное восприятие.


Коэффициент полезного действия рекуператора


Об этой характеристике рекуператора следует поговорить отдельно. Если совсем не учитывать этот показатель, то смысл его применения обнуляется. Ведь именно от него зависит (в первую очередь зимой), как сильно устройство сможет поднять температуру потока с улицы, а, значит, уменьшить тепловые потери.

При правильном подборе рекуператора для частного дома следует пользоваться следующей формулой. T° приточного воздуха = КПД устройства х (t° в комнате − t° на улице) + t° на улице.


Виды рекуператоров по конструкции

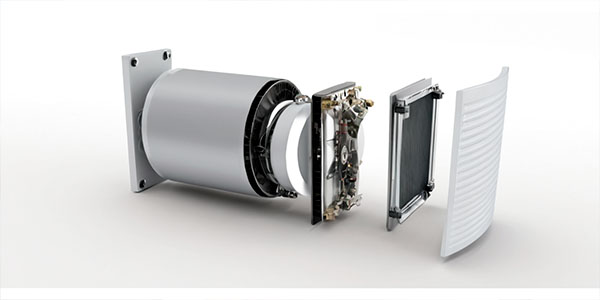

По этому показателю теплообменные устройства можно разделить на пластинчатые, роторные, крышные, жидкостные. Чтобы не вдаваться в ненужные для большинства потребителей тонкости, следует дать только общее описание конструкции этих наиболее распространенных видов рекуператоров.

Пластинчатые самые доступные по цене, а потому наиболее популярные. Их конструкция подразумевает размещение в теплообменнике одной или нескольких пластин из алюминия, стали, специальной пластмассы, меди и даже целлюлозы. Они не потребляют дополнительные киловатты энергии (пластины сами сохраняют тепло от выпускных потоков), чрезвычайно надежны, но при минусовых температурах выполнять свои функции не могут, т.к. обмерзают.

Роторные (в которых происходит вращение внутри теплообменника), как правило, для частных домов покупают редко. Несмотря на то, что они практически всепогодны, имеют ряд недостатков. Они дороже, требовательны к монтажу, в определенных условиях потребляют значительной количество электричества. Роторные модели можно часто встретить на предприятиях и, например, в ресторанах.

Крышные, как понятно из названия, устанавливаются на крыше промышленных или складских помещений. В частных домах используются достаточно редко. Они эффективны, просты в установке (если удастся решить вопрос надлежащего крепления), но в силу особенностей конструкции имеют высокую стоимость.

Жидкостные (внутри теплообменника находится вода, антифриз, гликолевый наполнитель) по эффективности сравнимы с пластинчатыми. Поэтому имеет относительно скромный коэффициент полезного действия. В дополнение ко всему, они требуют особых условий эксплуатации, частого техобслуживания и правильного монтажа.


Критерии выбора рекуператоров

Необходимо сразу отметить, что их достаточно много и справиться с грамотным расчетом и выбором способен только опытный профессионал-установщик. Владелец частного дома может поставить необходимую задачу, рассказать о своих особых требованиях, назвать количество пребывающих в доме людей и задать ценовые ограничения.

Специалист в свою очередь сможет (и должен) учесть объем помещений, климатическую особенность местности, энергоэффективность и требуемые функции управления, например при интеграции с системой “умный дом”. Для начала сотрудник фирмы по продаже и установке рекуператора произведет расчет коэффициента полезного действия с учетом особого местного климатического коэффициента.

Потом определит энергоэффективность с учетом расхода энергии и КПД устройства. Климатические особенности также учитываются при выборе вида теплообменника. Например, для Центральной полосы и северных районов России может потребоваться роторный рекуператор (для предотвращения обмерзания устройства).

Для частных домов, в отличие от квартир, на одно из главных мест выйдет и вопрос общего энергопотребления. Несмотря на то, что современные рекуператоры достаточно энергоэффективны, расход электричества будет значителен, если дом имеет большую площадь. В этой связи можно упомянуть и показатель производительности, он обязательно должен указываться по каждой модели.

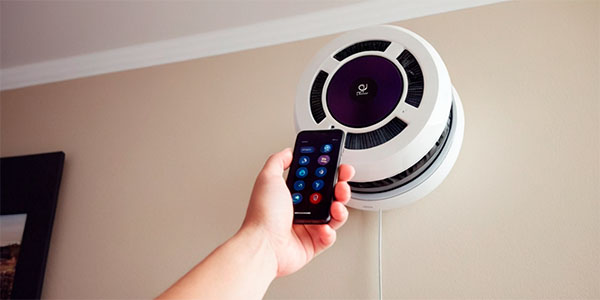

Отдельно при покупке нужно будет изучить вопрос управления и программирования этого хоть и надежного, но достаточно сложного и информационно насыщенного устройства. Бывает, что рекуператор программируется на срабатывание от движения, на определенную влажность, температуру, освещенность, насыщенность воздуха углекислым газом.

Эти устройства имеют довольно большой функциональный набор. У аппаратов среднего класса и выше, как правило, присутствует следующие эксплуатационные возможности. Многоуровневая система фильтрации (для очистки воздуха от различных загрязнений) с фильтрами G, F и HEPA, дополнительный подогрев поступающего с улицы воздуха, управление оборотами вентилятора, ночной и автоматический режим, управление через пульт ДУ, компьютер и даже смартфон.

При выборе рекуператора нужно учитывать тип помещения. И если для гостиной нужна и вытяжка и нагнетание воздуха с улицы, то для спальни вполне достаточно только поступающего потока, а для туалета - отводящего.


Рекуператоры: коротко о важном

Правильно подобранный и установленный рекуператор в частном доме способен эффективно проветривать помещения дома в автоматическом режиме, при этом значительно уменьшать тепло- и энергопотери этого процесса.

При покупке рекуператора в первую очередь необходимо обратить внимание на его энергоэффективность и производительность.

Самые доступные и надежные рекуператоры - пластинчатые, но в условиях холодного климата нужно остановить выбор на роторных.

Подбором, установкой и обслуживанием оборудования должны заниматься профессионалы.

Выбирать рекуператор нужно с учетом климата, площади дома, количества жильцов, энергопотребления, толщины стен и особых требований, например, к влажности, шумности работы или наличия загрязняющих факторов.
