Важные факторы при выборе ИБП для газового котла

18 декабря 2023
480 8




Каждый владелец загородного дома сталкивается с проблемой обеспечения постоянного электроснабжения для котла и другого оборудования. Безусловно, регулярные перебои электроэнергии, особенно в ночное время суток, являются серьезной проблемой.

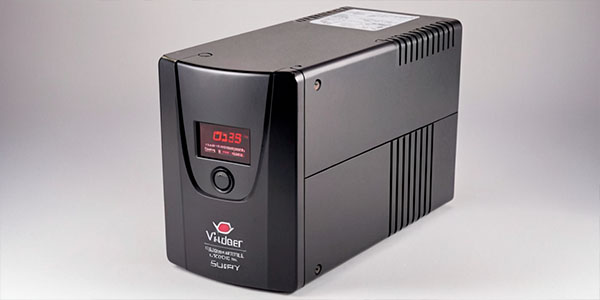

Эта проблема наиболее остро ощущается в частных домах. Если летом можно пару-тройку часов как-то обойтись электроснабжения, то зимой, в период отопительного сезона, отсутствие электричества может существенно навредить вашей отопительной системе. Данную проблему поможет решить источник бесперебойного питания, также известный как ИБП, бесперебойник или инвертор.


Расчет мощности ИБП для газового котла

Как подобрать подходящий ИБП для котельной? Расчет в этом случае простой. Cложите мощности всех электроприборов, которые будут подключены через него, и умножьте результат на два. Если есть глубинный насос, то умножьте на три, учитывая его пусковые токи.

Информацию о мощности можно найти в паспорте или инструкции по эксплуатации, а также на корпусах устройств.

Например, для котельной с тремя насосами по 90 Вт каждый и котлом мощностью 135 Вт подойдет инвертор 0,8-1,0 кВт. При меньшей мощности могут происходить перегревы полевых ключей (транзисторов).

Если сумма мощностей всех электроприборов превышает мощность выбранного вами ИБП, или если вы хотите подключить дополнительные бытовые приборы или лампочки, необходимо учитывать их мощность, а не только оборудование для отопления. В этом случае требуемая мощность может варьироваться от 1 до 5 кВт.


Длительность автономности ИБП


Сколько времени сможет работать ИБП в автономном режиме? Это напрямую зависит от характеристик аккумуляторов.

Длительность отключения электроэнергии может значительно различаться в различных районах города или поселений. Чтобы приблизительно оценить время возможных отключений, необходимо долгое наблюдение или опрос жителей.

Если отключение электроэнергии не превышает 1-2 часов, то задачу обеспечения бесперебойного электропитания можно решить установкой соответствующего ИБП. Если отключение превышает это время, то лучше использовать сразу два устройства: ИБП и электрогенератор.

Фактическое время работы может различаться в зависимости от производителя аккумуляторных батарей и остаточной емкости батарей.

При выборе бесперебойника необходимо обратить внимание на следующие свойства:

  • максимальную полную мощность подключаемой полезной нагрузки с учетом реактивной нагрузки;
  • максимальную разрешенную емкость подключаемых батарей;
  • время заряда АКБ указанной емкости.

Как обеспечить многолетнюю и стабильную работу ИБП для котла?

1. Температура в помещении с инвертором, должна быть в пределах 18-25 градусов, чтобы обеспечить максимальную емкость батарей и правильную работу бесперебойника. При более низких температурах время независимой эксплуатации может значительно снизиться, а резкое повышение температуры может привести к образованию конденсата.

2. Обеспечьте минимальную запыленность в комнате, чтобы избежать оседания строительной пыли на плате и радиаторах, что может затруднить охлаждение и вызвать короткое замыкание.


3. Желательно монтировать инвертор в удалении от системы распределения водоснабжения, чтобы избежать возможных протечек, которые могут создать короткое замыкание.

4. Обязательно выполните заземление ИБП, так как это позволит сбросить лишние потенциалы на землю. В случае отсутствия центрального заземления следует проложить заземляющий провод от корпуса источника к шине заземления котла.

5. При установке источника сверху на батареи следите, чтобы корпус не замкнул клеммы. При установке фронттерминальных АКБ прикройте контакты спец крышками, а обычные аккумуляторы обмотайте изолентой.

6. Обеспечьте достаточную вентиляцию в случае установки ИБП в закрытое пространство, так как это поможет вентилировать систему.

7. При монтаже АКБ и инвертора на пол желательно сделать подложку для дополнительной теплоизоляции и защиты от протечек системы отопления/водоснабжения.

8. При подключении дополнительной нагрузки наблюдайте за тем, чтобы суммарная мощность не превышала номинальную мощность ИБП. При желании увеличить количество резервируемых потребителей рассмотрите возможность установки более мощной техники.

Запрещается:

  • Подключать источник параллельно с сетевым питанием.
  • Накрывать источник, что может привести к перегреву и аварийному отключению.
  • Перегружать источник сверх его мощности.
  • Путать полярность подключения к аккумуляторам.
  • Заряжать аккумуляторы внешним источником питания в случае их подключения к ИБП.
  • Подключать большее количество аккумуляторов, чем указано в инструкции.

Выбор надежного производителя

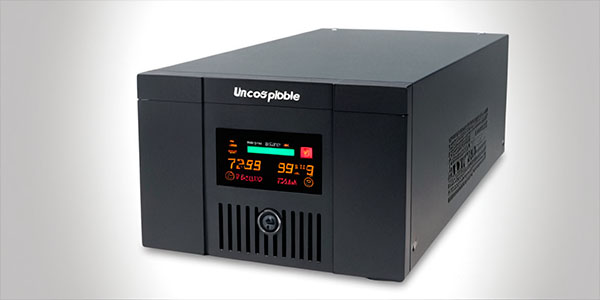

На рынке представлены три вида ИБП: оффлайн, онлайн и линейно-интерактивные. Несмотря на сложное звучание, их принцип работы довольно прост.

Оффлайн ИБП, также известные как инверторы, не оснащены стабилизаторами. Они не улучшают качество напряжения, а только переключают питание с электросети на аккумулятор. Они отличаются низкой стоимостью и выбираются в зависимости от емкости батареи.

Оффлайн ИБП для газовых котлов рекомендуется использовать в случае стабильного напряжения: когда свет не мигает, приборы не перегорают, но электричество часто отключается. Эти устройства также называют "резервными" и широко представлены на рынке.

Линейно-интерактивные ИБП являются усовершенствованной версией резервных моделей. Они оснащены стабилизатором напряжения, который защищает не только котел, но и батарею. Пока электричество подается, отопление работает от сети.

Линейно-интерактивные ИБП не рекомендуется использовать при скачках напряжения. Кроме того, им требуется время для переключения с электросети на аккумулятор и обратно. Если котел не обладает функцией автоматического включения после восстановления питания, такой тип ИБП также не подойдет.

Онлайн ИБП, также известные как ИБП с двойным преобразователем, являются лучшими, но и самыми дорогими. Котел постоянно питается от аккумулятора, что обеспечивает стабильное и непрерывное питание. Блок преобразует ток дважды: с переменного на постоянный для зарядки аккумулятора и затем обратно в переменный для питания котла.

Онлайн ИБП необходимы в случае перебоев в напряжении. Они защищают чувствительные платы котла от перегрузок и коротких замыканий, а также мгновенно переводят оборудование в автономный режим при неполадках в электросети.

Инверторы для котлов отопления могут быть установлены на стену или пол. Настенные модели пользуются большей популярностью благодаря своей компактности и легкости установки в небольших котельных. Стоимость ИБП для котлов варьируется от 10 до 50 тысяч рублей.

При выборе бесперебойника для котла обратите внимание на следующие технические характеристики:

  • Тип или технология: оффлайн или интерактивные ИБП выбираются для защиты от перебоев с электричеством, а онлайн-модели - для защиты от скачков напряжения и дополнительных функций.
  • Мощность ИБП должна быть подобрана с запасом в 30% от мощности котла. Измеряется в ваттах (Вт).
  • Напряжение ИБП должно соответствовать напряжению сети (обычно 220 В). Если указано 12 В, это напряжение аккумулятора.
  • Форма сигнала или выходного напряжения должна быть синусоидальной. Чистая или правильная синусоида считается наилучшей формой.
  • Количество и тип аккумуляторов играют важную роль при автономной работе ИБП. Обычно для отопительных котлов требуются специальные аккумуляторы, но некоторые ИБП могут работать с автомобильными аккумуляторами, что более удобно и экономично.

Не забудьте уточнить этот момент перед покупкой, чтобы избежать повреждения самого ИБП или аккумулятора. Автомобильные аккумуляторы рассчитаны на более высокий ток и имеют другие особенности.
