Конденсационный котел: принцип работы и преимущества

6 февраля 2024
500 7




При выборе котла для системы отопления в доме каждый домовладелец старается найти наиболее эффективный и безопасный вариант, причем желательно еще и экономичный с точки зрения расходов на обеспечение его работы. Как правило, основная трудность заключается в том, что не существует универсального варианта, который будет подходить всем. Всегда выбирать необходимо, исходя из фактических условий и задач.

Относительно недавно на рынке отопительных систем появилось новое оборудование – конденсационные котлы. Принцип работы этих устройств заметно отличается от традиционных вариантов, поэтому такие отопительные системы сразу же вызвали интерес у пользователей. Кроме того, владельцев собственных домов также привлекает высокая производительность системы и топливная экономичность.

Конденсационные котлы были изобретены на основе наиболее простых конвекционных газовых агрегатов, работающих по самому простому принципу. В качестве горючего в традиционной системе используется природный или сжиженный газ. В процессе его горения выделяется вода и углекислый газ, что сопровождается отдачей большого количества энергии. Теплоноситель нагревается от выделенного тепла и проходит по всей отопительной системе здания. Такой порядок работы обеспечивает производительность 90 %. Оставшаяся десятая часть выделяемого тепла уходит в трубу. Конденсационный котел решает эту проблему.

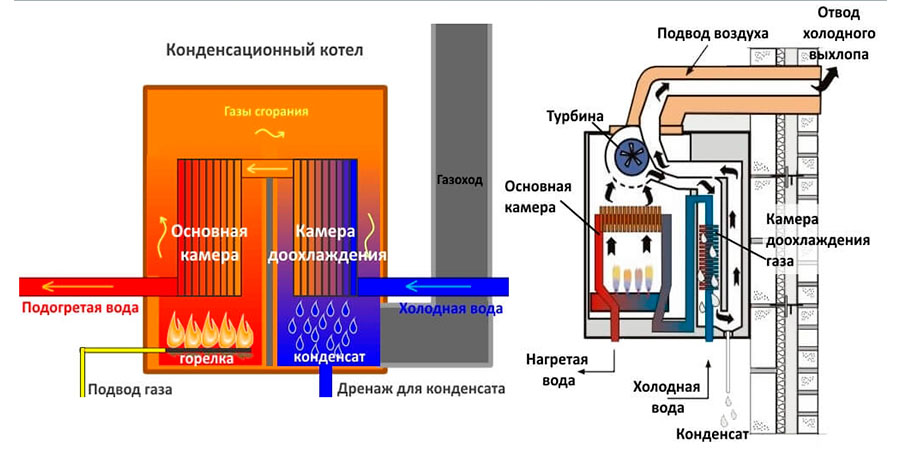

Внутри такого агрегата после того, как большая часть тепла передана теплообменнику, конденсатник остужает выделенные газы до 50-60 градусов, увеличивая таким образом скопление воды. За счет такого механизма увеличивается производительность, а, следовательно, и увеличивается количество тепла, которое переходит к теплоносителю. Дополнительная энергия также образуется и благодаря конденсации испарений воды, чего не происходит в обычных устройствах, поскольку в них тепло улетучивается вместе с парогазовыми смесями. Конденсационный же котел забирает это тепло и также сообщает его теплоносителю. За счет этого производительность системы приближается к 100 %. Немаловажно, что такая высокая эффективность достигается при меньших энергозатратах.

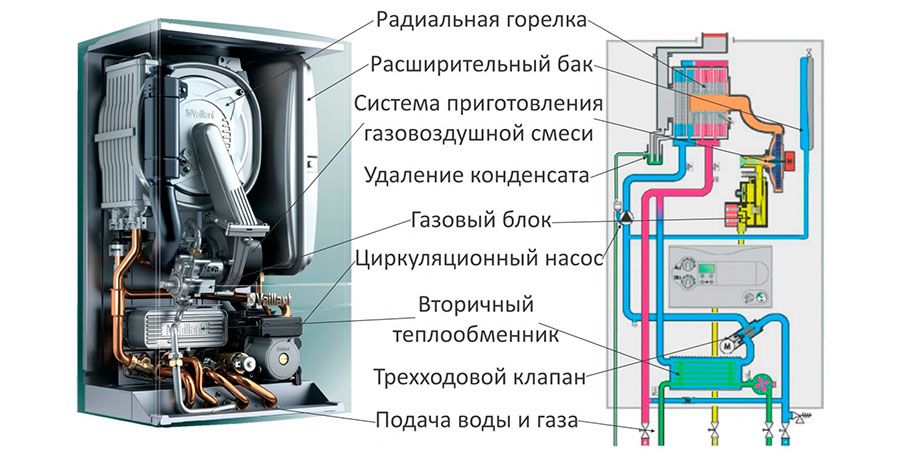

Конструкция конденсационного котла несколько отличается от конструкции традиционного газового аппарата. Наиболее важными элементами системы являются:

  • Первичный теплообменник;
  • Камера сгорания (включает в себя вентилятор, горелку и систему подачи топлива;
  • Конденсационный теплообменник;
  • Камера, в которой происходит охлаждение парогазовых смесей;
  • Сборник конденсата;
  • Дымоход. Выводит холодные газы;
  • Насос для циркуляции воды в системе.


Преимущества использования конденсационных котлов

Конденсационные котлы – относительно новая технология в системах отопления, обладающая рядом преимуществ:

  • Самый высокий КПД. Пожалуй, это основной плюс данной разновидности котлов, поскольку это единственная модель, которая способна выдать производительность более 100 %. Часть теплообменника с высокой температурой дает 98-100 % тепла и в дополнение 8-11 % обеспечивает часть с низкими температурами;
  • Экономичность. Если вы желаете сэкономить на топливных затратах, конденсационный котел отлично подойдет, поскольку расходует на 20-35 % меньше бюджета обычных газовых котлов;
  • Экологичность. Современное топливное оборудование этой серии до 70% экологичнее и безопаснее, в отличие от большинства других вариантов. Традиционные котлы выделяют вместе с продуктами горения в атмосферу три вида кислот: угольную, серную и азотную. В конденсационных котлах кислоты попадают в конденсационную жидкость, где растворяются и нейтрализуются;
  • Масса и размеры. Несмотря на высокие показатели эффективности, конденсационные котлы не выглядят огромными, а, наоборот, представлены в небольших габаритах с малым весом;
  • Низкий уровень шума. Такие котлы можно устанавливать в жилом помещении без проблем, поскольку они не производят лишнего шума и не навредят быту;
  • Низкая температура газов на выходе. За счет того, что газовые массы перед выходом в дымоход охлаждаются конденсационной системой, для организации дымохода можно использовать даже пластиковые трубы.

Пожалуй, одно из преимуществ, а именно, максимальный КПД, нужно рассмотреть подробнее. Первый вопрос, который возникает при изучении характеристик, как это вообще возможно, КПД больше 100 %. Дело в том, что при расчете производительности таких котлов берутся отдельно показатели нижней теплотворной способности газа и верхней.

Раньше на старых моделях котлов традиционно учитывался только один показатель – нижний, с появлением конденсационных котлов к значению нижней теплотворной способности стали добавлять значение верхней. Если первый параметр в среднем составляет 98 %, то после прибавления второго, который обычно фиксируется в районе 11 %, общий КПД выходит 109%.

Данный расчет может показаться не совсем правильным, поскольку противоречит законам физики, однако так принято их производить. Да и если сравнивать КПД всех отопительных систем, конденсационный котел на самом деле окажется наиболее производительным.



Минусы конденсационных аппаратов

Недостатков у конденсационных котлов не так много:

  • Изначальная стоимость конденсационного оборудования на порядок выше цены обычных газовых котлов, даже со схожими характеристиками. Причем стоимость может быть на 30-80% больше. Однако, нужно учитывать, что со временем эта разница все равно окупится за счет меньшего расхода на содержание и топливо;
  • Невысокая температура нагрева. Чтобы конденсационный отел работал с той же эффективностью, что заявлена в его характеристиках, температура теплоносителя должна быть примерно 30-40 градусов. В стандартных системах температура подачи и обработки выражена в соотношении 75/55 градусов. В конденсационных же она составляет 55/35 градусов. Если брать в расчет эту особенность, можно заключить, что лучше всего такие аппараты будут обеспечивать нагрев в системах с теплыми полами.


Что лучше: обычный газовый котел или конденсационный?

Конденсационный котел – инновационная система отопления, которая в действительности гораздо эффективнее, экономичнее и экологичнее уже привычных традиционных вариантов. Даже с учетом высокой стоимости первоначальной закупки оборудования приобретение в любом случае того стоит. Во многих европейских странах использование других отопительных систем уже запрещено из-за вредности выбросов в атмосферу.

Стоимость установки обычного газового котла также не маленькая. Если сравнивать с другими вариантами котельного оборудования, то это самый дорогой. Однако, при этом производительность газового отопления меньше, чем конденсационного котла. Кроме того, на такую систему придется тратить больше топлива для обеспечения одинакового количества тепла. Ну и минус стандартного газового котла в том, что продукты горения такой системы содержат вредные выбросы в атмосферу.
