Как выбрать стальной панельный радиатор?

9 декабря 2023
273

Краткое содержание

  1. 1. Введение: Важность выбора правильных стальных панельных радиаторов для обогрева помещений.

  2. Критерий 1: Теплопотери и эффективность радиаторов.

    • Объяснение влияния теплопотерь на энергоэффективность системы отопления.
    • Показатели, которые следует учитывать при выборе радиаторов с низкими теплопотерями.
  3. Критерий 2: Размеры и мощность радиаторов

    • Значение правильного соотношения размеров и мощности для достижения оптимального обогрева помещений.

    • Как определить необходимую мощность радиатора для конкретного помещения.

  4. Критерий 3: Материал и качество стальных панелей.

    • Преимущества стальных панелей по сравнению с другими материалами радиаторов (например, алюминий).

    • Факторы, которые следует учитывать при выборе качественной стали для радиаторов.

  5. Заключение: Роль правильного выбора стальных панельных радиаторов в создании комфортной и эффективной системы отопления.

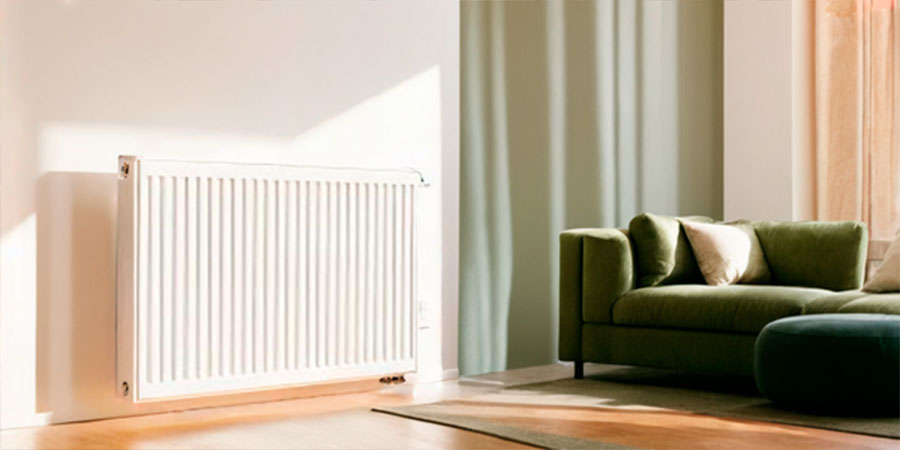

Радиаторы для систем отопления делают из разных материалов. В частности для производства используется сталь. Такие батареи обладают рядом преимуществ, в сравнении с некогда традиционными чугунными изделиями. Однако есть у них и недостатки – не всегда возможно установка стальных панелей. Чтобы выбрать подходящий радиатор, важно знать, чем они отличаются друг от друга, какие плюсы и минусы, а также другие аспекты.

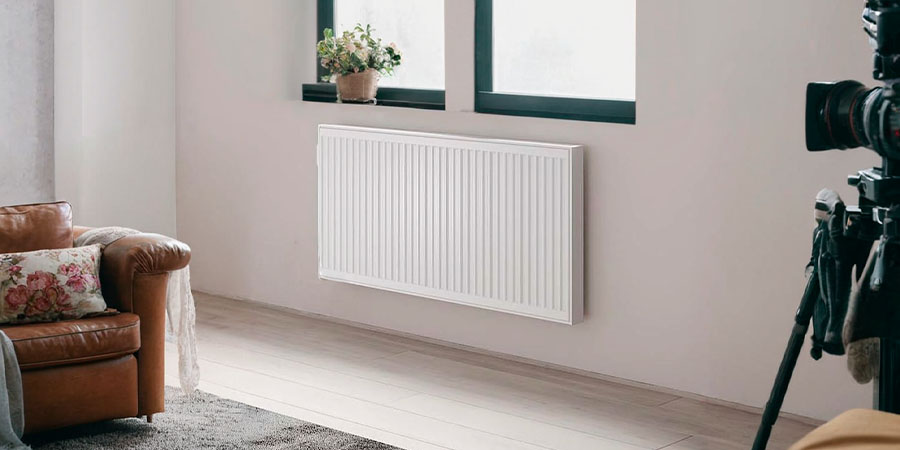

Как устроен панельный радиатор

В конструкцию батареи входит несколько панелей из стали (до трех), содержащих каналы с теплоносителем, которые расположены в горизонтальной и вертикальной плоскости. Чтобы увеличить площадь обмена теплом для повышения теплоотдачи батареи, к панели с внутренней стороны приваривают ребра из стали П-образной формы. Благодаря этому достигается теплоотдача более 50%.

Производят панели путем сваривания двух штампованных листов. В качестве сырья выступает холоднокатаная углеродистая сталь. Толщина металла может быть 1,2 и 1,25 мм. В некоторых случаях радиаторы делают из оцинкованной стали. Толщина ребер составляет около половины миллиметра.


Снаружи металл покрывается грунтовкой. Для этого используется метод катафорезного погружения. После этого панель покрывается порошковой краской. Большинство радиаторов классического белого цвета, однако можно найти модели других оттенков.

Если радиатор состоит более чем из одной панели, то чаще всего его оснащают декоративной верхней решеткой и сплошными металлическими боковыми панелями.

Стандартом считается наличие четырех патрубков для присоединения к системе. Находятся они по бокам. Два патрубка используются для соединения, а два других – закрываются заглушками.



Преимущества и недостатки стальных радиаторов

Главное преимущество радиаторов из стали – небольшое удельное сопротивление. Это значит, что энергия теплоносителя передается воздуху в комнате с наименьшими потерями. То есть КПД у таких панелей достаточно высокий, чтобы сделать их одними из самых эффективных отопительных приборов.

Кроме этого у стальных панельных батарей есть и другие преимущества:

  • Внешний вид. Дизайн радиаторов подходит для любого интерьера. В отличие от чугунных моделей панели не будут бросаться в глаза;
  • Не придется постоянно красить. Порошковое покрытие долговечное и не боится высоких температур. Срок его службы доходит до 20 лет;
  • Небольшой вес. Масса одной секции составляет около 5 кг, благодаря этому облегчается монтаж и обеспечивается совместимость с различными трубами;
  • Компактность секций. Такая особенность позволяет батареи быстрее нагреваться и отдавать свое тепло воздуху;
  • Подходит для установки в системы с автоматикой, где используются датчики контроля нагрева;
  • Невысокая цена. Стоимость радиатора сопоставима с чугунными аналогами, при этом она меньше, в сравнении с биметаллическими и алюминиевыми батареями.

Однако в мире нет ничего идеального, естественно, у стальных панельных радиаторов есть и недостатки. Прежде всего, стоит отметить, что такие батареи плохо реагируют, когда в системе резко меняется давление. Штатный режим работы предусматривает давление, не превышающее четырех атмосфер.

Кроме этого сталь подвержена коррозии. Такие панели не рекомендуется устанавливать в системах, куда поступает кислород. При нормальных условиях срок службы батареи достигает 20 лет.



Технические особенности

Разберем, какими бывает стальные панельные радиаторы:

  • Габариты. Стандартная высота – 200-24000 мм, в длину они достигают трех метров, толщина находится в пределах 6-16,5 см;
  • Межосевое расстояние – 100-700 мм. Эта характеристика влияет на циркуляцию теплоносителя, что важно при боковом подключении радиаторов. Большое межосевое расстояние способствует лучшему движению жидкости;
  • Толщина стали – 1,2-1,25 мм. Чем толще металл, тем дольше прослужат радиаторы, и большее давление выдержат;
  • Масса батареи зависит от того, каких она размеров. Однако если говорить об относительном весе, то он один из самых маленьких среди всех радиаторов. Это дает возможность установить панель на облегченные кронштейны даже в домах, возведенных по каркасной технологии;
  • Высокая теплоотдача, в пределах 1,2-1,8 кВт (параметр зависит от модели и размера);
  • Быстрый нагрев благодаря низкой инерционности металла;
  • Устойчивость к гидроударам;
  • Изнутри металл не защищен от коррозии, поэтому летом теплоноситель сливать не рекомендуется.

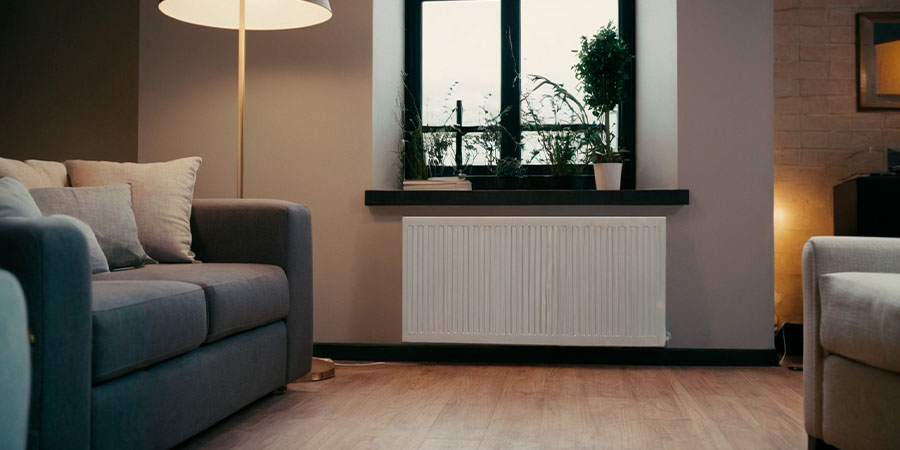

Критерии выбора панельных радиаторов отопления из стали


Панельные радиаторы бывает с конвективным оребрением и без него. Второй вариант называется гигиеническим, в нем нет конвективных пластин, обеспечивающих лучшую теплоотдачу. У гигиенических радиаторов легче поддерживать чистоту, ведь в них легко добраться внутрь. В таких батареях не только отсутствует оребрение, часто в них даже нет декоративных накладок. Гигиенические модели обычно устанавливают в больницах и других помещениях, где важно соблюдение чистоты.

Также радиаторы различают по виду фронтальной панели. Она может быть:

  • Рифленой – это стандартное исполнение для стальных радиаторов;

  • Плоской – модели называются Plano;

  • Плоской с горизонтальными или вертикальными бороздками.

Стоит отметить, что радиаторы с плоской фронтальной панелью – это те же стандартные батареи, однако к их рифленой части приклеена декоративная планка.

У стальных панельных радиаторов большой размерный ряд. Их тип в маркировке указывается двумя цифрами. Первая из них говорит о количестве панелей, а вторая указывает на число панелей с оребрением. Например, тип панельного радиатора 22 значит, что у него есть две панели и обе из них оснащены конвективными ребрами. Если нужна гигиеническая панель, то следует искать изделия, где вторая цифра «0».

Если говорить о высоте, то самыми популярными радиаторами являются те, у которых этот параметр 300, 500 или 600 мм. Однако высота может быть, как больше, так и меньше этих значений. Шаг длины радиаторов – 10 см. наименьший размер – 40 см, а наибольший достигает трех метров.

Также радиаторы различаются по монтажной высоте. Это расстояние между боковыми присоединительными патрубками, точнее между их осями.

Стальные панели могут подключаться сбоку с одной стороны, по бокам сверху или снизу, по бокам снизу и сверху с разных сторон (диагональное подключение). Также есть радиаторы, которые подключаются не горизонтально, а вертикально. Такое разнообразие удобно тем, что можно подсоединить батарею к любой системе отопления.

Часто люди жалуются на плохое качество отопления. Но грешат они в первую очередь на теплоснабжающее предприятие или на котел. Однако во многих случаях виной всему старые радиаторы. Но даже если установить новые батареи, но не правильно выбрать их параметры, то все равно должного тепла в квартире или доме не будет. Поэтому так важно уделять внимание характеристикам радиаторов.

Стальные панельные батареи – это качественное современное изделие. Его главные преимущества – высокая эффективность и доступная цена. Вместе с тем металл подвержен коррозии, поэтому не допускается контакт внутренней поверхности радиатора с кислородом. Также высокие требования предъявляются качеству теплоносителя и стабильности отопительной системы.


В заключение, выбор стальных панельных радиаторов должен основываться на нескольких основных критериях. Важно обратить внимание на мощность радиатора, которая должна соответствовать размерам помещения. Также стоит учитывать количество секций и их расположение, чтобы обеспечить равномерное распределение тепла.

Необходимо также оценить качество материала, из которого изготовлены радиаторы, а также проверить наличие дополнительных функций, таких как регулировка температуры или возможность подключения к системе «теплый пол». И не забывайте о бюджете — выбор стального панельного радиатора должен быть экономически обоснованным. Учитывая все эти факторы при выборе стального панельного радиатора, вы сможете создать комфортный и эффективный климат в своем доме или офисе.
