Как правильно выбрать и установить расширительный бак для отопления

Содержание статьи

• Системы отопления с расширительным бачком и без: 3 причины выбрать первый вариант
• Расчёт объема расширительного бака в системе отопления
• Какой расширительный бак выбрать?
• 5 этапов установки расширительного бачка: пошаговая инструкция
• Проблемы при установке расширительного бачка и методы их устранения
• Заключение

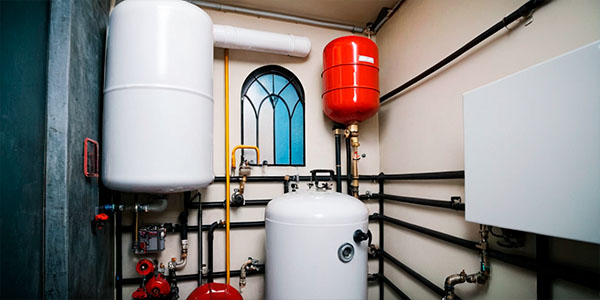

Расширительный бачок – часть отопительной системы, специальная ёмкость, регулирующая уровень теплоносителя. При нагревании вода или антифриз увеличиваются в объеме, а это поднимает давление в системе. Расширительный бак позволяет контролировать его за счет свободного пространства, которое заполняется излишком жидкости.

Системы отопления с расширительным бачком и без: 3 причины выбрать первый вариант

Отопительная система работает и без расширительного бака. Его основную функцию – контроль давления в системе может выполнять встроенный клапан отопительного котла. Но, есть как минимум 3 причины, не останавливаться на этом варианте. При значительном повышении температуры клапан будет осуществлять сброс теплоносителя, что приводит к ряду негативных последствий:

1. Снижение долговечности отопительной системы. Работая с минимумом теплоносителя, котел и трубы быстро изнашиваются, что может привести к дополнительным расходам в самый неподходящий момент – пик отопительного сезона. Кроме того, потеря жидкости может привести к образованию воздушных пробок, которые заблокируют работу отопления.

2. Потеря теплоносителя. Если в качестве транспортирующей жидкости используется вода – ничего страшного не произойдет. Ее уровень можно оперативно восстановить обычной водопроводной водой. Но, если теплоноситель – антифриз, восстановление объема жидкости отопительной системы снова приведёт к незапланированным тратам.

3. Повреждение отопительной системы. Такой вариант возможен, если в силу определенных причин, например, поездка, нет возможности контролировать уровень жидкости в системе. После сброса воды до критического минимума, котел перестает работать. Длительный простой отопительной системы в сильные холода, может привести к тому, что котел и трубы разморозятся. Конечно, это произойдёт только в том случае, если теплоноситель – вода.


Всего этого можно избежать, установив в отопительную систему расширительный бак. Выбрать его, однако, не так просто. Самую главную характеристику бачка – его объем, необходимо тщательно высчитывать, исходя из особенностей конкретной системы обогрева.

Расчёт объема расширительного бака в системе отопления

Узнать необходимый объем можно двумя способами. Первый – воспользоваться специальным калькулятором в интернете. Для того чтобы определить, бак какого объема требуется системе обогрева, достаточно вбить исходные данные. К ним относятся:

• Мощность отопительной системы, либо ее объем. Подойдет любая из этих характеристик;
• Тип теплоносителя. Раскрывающийся список предложит несколько вариантов на выбор: от воды, до антифриза разных марок;
• Коэффициент расширения выбранного теплоносителя;
• Начальное и максимальное давление.

После того как данные введены, калькулятор произведет расчет и определит оптимальный объем расширительного бака.

Если желания пользоваться калькулятором нет, рассчитать объем можно самостоятельно. Для этого применяется формула V=(a×v/1-P min/P max)/k. Буквы в этой формуле обозначают:

• V – искомая вместимость расширительного бачка;

• v – общий объем обогревательной системы;

• a – степень расширения теплоносителя;

• P min – начальное давление отопительной системы;

• P max – допустимое давление. Параметр определяется настройкой выпускного клапана.

Подставив в формулу исходные данные, можно найти искомый объем. Определить правильность вычислений легко – по общему правилу минимальный объем расширительного бака не может быть меньше 10% от общего объема системы обогрева.

Чтобы бачок работал нормально при его выборе нельзя ориентироваться только на объем. Есть и другие характеристики.

Какой расширительный бак выбрать?

Главный критерий по которому расширительные резервуары делятся на две группы – взаимодействие с атмосферой. Выделяют 2 типа:

• Открытые. Бачки такого типа представляют собой обычный резервуар, расположенный на максимальной высоте линии. Его следует устанавливать на чердаке или кровле. Жидкость в баке контактирует с атмосферой, повышенного давления нет, что позволяет использовать любой материал – от термостойкой пластмассы, до тонкого листового металла. Такой вариант подходит для отопительных систем одноэтажных домов. Часто используется при естественной циркуляции системы отопления. Для обеспечения нормального функционирования, такой бак лучше использовать вместе с трубами увеличенного диаметра. При формировании отопительной сети с баком открытого типа, стоит избегать сильных разветвлений радиаторов;
• Закрытые. Такие устройства полностью герметичны, а сбрасывание лишнего теплоносителя из системы происходит благодаря эластичной мембране. Она растягивается и резервуар наполняется, понижая давление в трубах. На случай предельного увеличения жидкости в системе предусмотрен сбрасывающий клапан. В отопительных системах закрытого типа, естественная циркуляция воды почти не происходит. Поэтому в таких системах устанавливается насос.

Система отопления с открытым баком более автономна – она работает даже при отключении электричества, а ее эксплуатация стоит недорого. Однако, большинство специалистов склоняются к тому, что закрытая система лучше, ввиду следующих причин:

1. Морозостойкость.
2. Подходит для многоэтажных строений.
3. Уменьшенный риск возникновения коррозии.
4. Быстрый разогрев.

Определившись с выбором бачка, его необходимо правильно установить. На этом этапе важно следовать определенному алгоритму действий.

5 этапов установки расширительного бачка: пошаговая инструкция

Заменить или установить расширительный бачок открытого типа просто – резервуар удобной формы обычно устанавливается на чердаке. У него, помимо трубы связывающей его с системой, должна быть защита от перелива с выводом в канализацию.

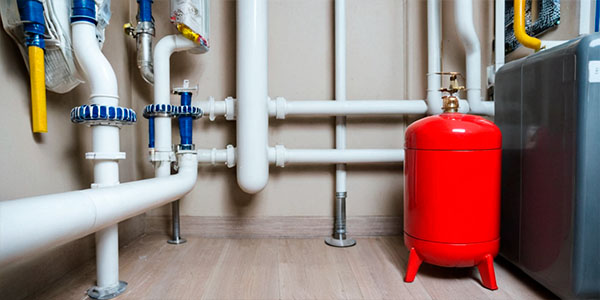

Установка мембранного расширительного бачка несколько сложнее. Она включает в себя следующие этапы:

1. Выбор места. Устройство должно располагаться в удобном месте на достаточном удалении от стены. Это обеспечивает удобный доступ к расширительному резервуару.
2. Выбор места на магистрали. Мембранные устройства должны располагаться на обратной линии. Это необходимо для того, чтобы поступающая вода не была слишком горячей и не нанесла вред мембране.
3. Установка крана между баком и трубами. Элемент необходим для того, чтобы ремонт или замену можно было произвести без полного слива жидкости из системы.
4. Установка крана на корпусе устройства. Необходима для того, чтобы слить жидкость из бака перед его заменой или ремонтом.
5. Укрепление подводящей трубы. Это – необходимое условие для того, чтобы снизить нагрузку на устройство.

Выполнив указанные подготовительные элементы, устройство можно подключать к системе. Но, даже если все было сделано правильно, можно столкнуться с некоторыми проблемами.

Проблемы при установке расширительного бачка и методы их устранения

Если производить установку устройства правильно, сложностей возникнуть не должно. Но, есть один нюанс, не зная которого, можно допустить образование воздушной пробки в полости, предназначенной для забора теплоносителя.

Чтобы этого избежать, необходимо выставить начальное давление воздушной части расширительного бачка на 1.5 АТМ.

Такая проблема актуально только для устройств закрытого типа. В открытых, в силу контакта с атмосферой и отсутствия мембраны единственной проблемой может стать замерзание. Так происходит, когда бак ставят в неотапливаемом помещении. Избежать этого просто – достаточно обычного утеплителя и верхней негерметичной крышки.

Заключение

Выбирать расширительный бак нужно тщательно, в соответствии с расчётными данными. Ведь если сделать правильный выбор, то система отопления будет работать без перебоев. А вот неправильно подобранный тип или объем бака могут привести не только к постоянному обслуживанию, но и дополнительным финансовым расходам.
