Как правильно рассчитать мощность радиатора?

24 февраля 2024
136




Каждый домовладелец желает, чтобы система отопления в его доме была эффективной, но при этом экономичной. Добиться такого положения можно, важно лишь рассчитать, какие радиаторы отопления необходимы в доме. Конечно, сегодня сделать это довольно просто, поскольку в свободном доступе имеются специальные универсальные формулы, с помощью которых можно быстро определить, сколько батарей будет достаточно для обогрева помещения.

Основным показателем, который берется при производстве расчета, является площадь комнаты. Само собой, чем больше помещение, тем больше радиаторов потребуется для его обогрева. Однако, не стоит забывать и о таком показателе, как мощность самих батарей, а также производительность системы отопления в целом. Хорошо, когда в доме тепло, однако, чрезмерно высокая температура также вызывает дискомфорт, поэтому и важно создать оптимальные условия.


Что влияет на выбор радиатора?

Для того, чтобы правильно рассчитать радиатор и, соответственно, приобрести подходящий вариант, необходимо учитывать ряд параметров, которые используются при произведении расчетов по формуле:

  • Изначальная тепловая мощность отопительной системы. Ключевой момент здесь, сколько тепла вообще способна выдать отопительная система;
  • Общая площадь всего здания;
  • Размещение жилых помещений в доме. Здесь ключевое значение имеет, на какую сторону выходят окна в комнатах. Если они выходят на солнечную сторону, то вероятнее всего, аккумулируемого солнцем тепла будет довольно много, от этого показателя будет зависеть, какой коэффициент будет применяться при расчетах. Аналогичная ситуация складывается и при сильных ветрах в регионе, только тут нужно будет делать поправку на то, что часть тепла будет выдуваться из дома;
  • Количество внешних стен. Этот параметр также влияет на величину коэффициента. Если стена, выходящая на улицу, в помещении одна, значение множителя будет 1, если же комната угловая, и внешних стен в ней две, то коэффициент будет равен 1,2;
  • Уровень теплоизоляции. Чтобы получить значение этого параметра, необходимо обратиться в управляющую компанию, если вы проживаете в многоквартирном доме. Либо таже для этой цели моно использовать пирометр – специальное устройство, способное замерять температуру тел бесконтактно. При обычной теплоизоляции стен, соответствующей условиям в регионе, используемый коэффициент будет равен 1, если в доме имеется дополнительный слой утепления, множитель можно уменьшить на 15 %. Ну а если же стены имеют низкую устойчивость к воздействию морозов, коэффициент должен быть равен 1,27;
  • Климатическая зона. Температура окружающей среды также оказывает влияние на теплоотдачу приборов, поэтому важно учитывать температурный режим в регионе;
  • Высота потолков. Стандартным размером является высота 2,7 м. При увеличении этого показателя коэффициент также берут больше;
  • Качество окон в помещении. Чем лучше изолированы окна, тем меньше коэффициент для расчета;
  • Размер окна относительно всей площади прогреваемой комнаты;
  • Наличие дополнительных преград перед батареями. Этот параметр характеризует, как хорошо будет распространяться тепло по комнате;
  • Эффективность подключения радиаторов отопления.

Все указанные параметры вносят свои коррективы при расчете радиаторов. Только такое детальное рассмотрение позволит выбрать необходимые устройства и рассчитать их количество для вашего дома.


Способы расчета батарей

Существует несколько методик вычисления необходимого количества батарей в доме:

  1. По объему помещений. Данный метод указывается в положениях СНиП, подходит он для типовых «панелек». В качестве стандартного значения данный нормативный акт устанавливает 41 Вт мощности отопления на каждый кубический метр помещения. Высчитаем объем комнаты, умножаем его на 41 Вт, а затем полученное число делим на показатель мощности одного отделения. Таким образом мы получаем нужное число секций.

  2. По площади комнаты. Такой метод расчета подходит для помещений с потолками до 2,5 м высотой. Необходимой мощностью на один квадратный метр становится 100 Вт. Далее формула для расчета примерно такая же. Необходимо также умножить общую площадь помещения на 100, а затем разделить на мощность конкретного радиатора. Последнее значение можно найти в документах к устройству.

Оба метода обязательно требуют поправок, поскольку такой расчет годен только для идеальных условий. К примеру, если в комнате имеется балкон, больше, чем два окна, или она расположена в угловой части, к полученному результату нужно добавить еще 20 %. При получении дробного результата нужно округлить его до целого в большую сторону. Данный расчет актуален для помещений, где нет дополнительных теплопотерь.


Первые два способа можно считать упрощенными вариантами. Точный расчет производится чуть сложнее, но зато подходит он для всех типов помещений, а не только стандартных квартир. Осуществляется расчет по следующей формуле:

КТ=100Вт/м2*S*К1*К2*К3*К4*К5*К6*К7

За основу также берется показатель в 100 Вт на один квадрат площади, однако дополнительно в расчет берутся следующие коэффициенты:

  • Коэффициент остекления окон. При стандартном двойном остеклении – 1,27, при наличии двойного стеклопакета – 1, при установке тройного стеклопакета – 0,85.
  • Показатель теплоизоляции стен. При недостаточной теплоизоляции коэффициент – 1,27. При нормальной теплоизоляции, например, при кирпичной кладке и теплоизоляционном слое, множитель равен 1. Ну и повышенная теплоизоляция уменьшает коэффициент до 0,85.
  • Отношение площади окон ко всей площади комнаты. При 50% - 1,2, 40% - 1,1, 30% - 1, 20% - 0,9, 10%-0,8.
  • Показатель, учитывающий температуру воздуха на улице в самую холодную неделю зимнего периода. Если минимальная температура -35 и ниже, коэффициент равен 1,5, при -25 – 1,3, при -20 – 1,1, при – 15 – 0,9, при -10 – 0,7.
  • Данный параметр отражает необходимость тепловой энергии с учетом того, сколько внешних стен задействовано в помещении. Если всего одна стена, коэффициент составит 1,1, при наличии двух стен – 1,2, три стены – 1,3, четыре – 1,4.
  • Параметр, учитывающий характер помещения, расположенного выше жилых комнат.
  • Высота потолков. При высоте 2,5 м коэффициент равен 1, при высоте в 3 м – 1,05, при 3,5 м – 1,1, при 4 м – 1,15, при 4,5 м – 1,2.

Данная формула универсальная, по ней можно определить общий объем тепловой энергии, нужный для любого помещения. Чтобы получить нужное количество радиаторов, необходимо значение высчитанное по формуле разделить на мощность одной батарейной секции.


Виды радиаторов отопления

Радиаторы отопления сегодня представлены в трех видах:

1.Чугунные. Такие виды батарей обычно состоят из нескольких разборных частей. Нагретый теплоноситель движется по каналам, которые могут иметь круглую форму или в виде эллипса. Чугунные батареи до сих пор весьма популярны в связи с наличием ряда преимуществ:

  • • Батареи устойчивы к гидроудару, поэтому их можно использовать даже на больших централизованных магистралях. Стандартное давление, с которым они способны работать – 6-9 атмосфер;
  • • Применять их можно в отопительных системах с различным теплоносителем, поскольку чугун устойчив даже к агрессивным средам;
  • • Долгий срок работы без потери функциональных возможностей;
  • • Низкая стоимость.

Как любое изделие, батареи из чугуна имеют некоторые недостатки:

  • • Длительный период нагревания, если сравнивать со сталью и алюминием;
  • • От одной секции небольшая теплоотдача – примерно 110 Вт;
  • • Большой вес. Масса одной секции составит около 5-6 кг;
  • • Больший объем используемого теплоносителя. На одну секцию расходуется примерно 0,9 л жидкости.

2. Алюминиевые батареи. Эти изделия характеризуются высокой теплоотдачей, за что, собственно, и получили свою популярность. Батареи из алюминия быстро становятся горячими и быстро отдают тепло в помещение, благодаря этому уменьшаются затраты на отопление. Кроме того, таки е модели представлены в лаконичном дизайне, благодаря чему прекрасно сочетаются с интерьером.

3. Биметаллические радиаторы. Такие батареи включают в себя стальную трубу и внешнюю оболочку из алюминия. Наличие двух металлов соединяет в себе два основных качества: высокую теплопроводность и устойчивость к агрессивным средам. Основной минус данного вида – высокая цена изделий.

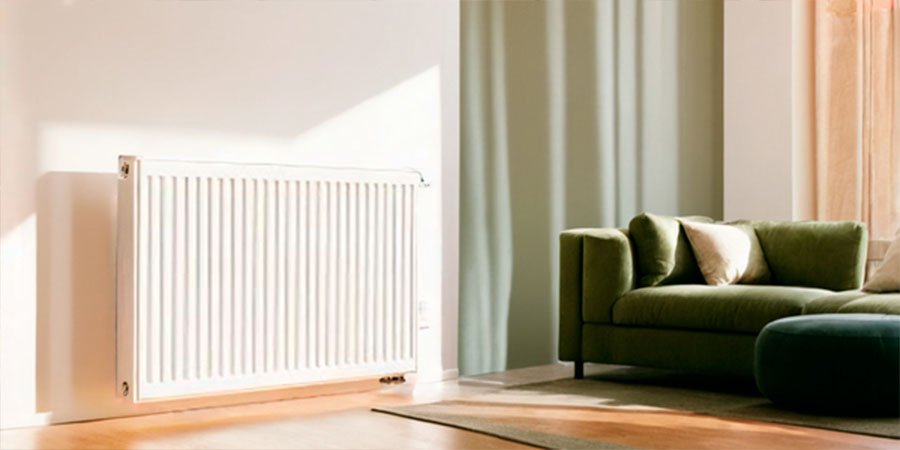

4. Стальные радиаторы. Внешне такие изделия представлены в виде панельных или трубчатых моделей, имеющих современный дизайн. Батареи из стали также характеризуются высокой теплоотдачей. Кроме того, стальные радиаторы легки и просты в установке. Они устойчивы к поломкам и способны прослужить очень долго.

При выборе радиаторов отопления важно учесть множество факторов. Для начала, конечно же, необходимо просчитать, какой объем тепла потребуется, чтобы обогреть весь дом, а затем уже определить, какие лучше радиаторы взять, чтобы этот объем обеспечить.
