Как подобрать сильфонную подводку для газа?

3 января 2024
277 5




Подключение бытовых устройств, работающих на газе – важная и ответственная задача, не допускающая ошибок. Всем известно, что газ – это очень опасная субстанция, в том числе и в бытовом использовании. Протечка может, во-первых, стать причиной отравления владельцев помещения, а, во-вторых, создать все условия для взрыва. Причем наиболее незащищенное место во всей системе – это как раз участки подключения техники в доме. Раньше для удобства установки приборов использовали гибкую подводку. Такой материал имеет один большой минус: вследствие частых изгибаний шланг попросту может прохудиться. Данная проблема была разрешена с изобретением сильфонных подводок.


Какие виды и типы есть у сильфонных подводок

До недавнего времени лучшим вариантом газовых подводок считались шланги из резины с металлической оплеткой. Такое изделие было ценным благодаря своей гибкости и вместе с тем прочности. Однако, эти качества, к сожалению, весьма относительны. Связано это в первую очередь с наличием составляющей части не из металла. Резина очень быстро изнашивается и, как следствие, увеличивает риск появления протечек. Наиболее прочный и безопасный вариант – сильфонные подводки, их срок службы значительно больше.

Сильфон – это одна из разновидностей упругой гофрированной оболочки. Выполнено такое устройство может быть в один или несколько слоев. Газовая подводка из сильфона выдерживает любые изменения формы, растяжение и сильные изгибы. Еще один плюс: качество материала не меняется под воздействием высоких температур, большого давления, а также механического воздействия. Особенно это преимущество ощущается при установке вблизи таких устройств, как духовой шкаф.

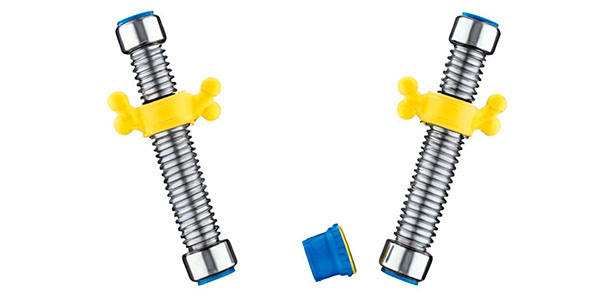

Конструкция сильфонной подводки включает в себя несколько простых элементов:

  • Гофрированный гибкий металлический шланг;
  • Два фитинга на каждом конце шланга, используемых для подсоединения к оборудованию;
  • Защитное полимерное покрытие. Оно присутствует не во всех моделях, но, если есть, обеспечивает дополнительную устойчивость к различным воздействиям извне.

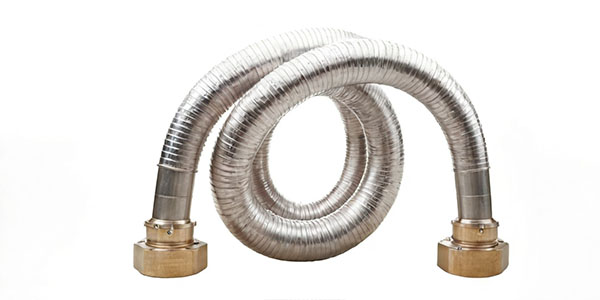

Сильфонные подводки на рынке сегодня представлены в двух видах:

  • Стандартные. Это шланги фиксированной длины;
  • Складные. В этом варианте кожух способен растягиваться, в особенно качественных моделях длина может увеличиваться в два раза.

Кроме того, для подключения газового оборудования используются две разновидности шлангов:

  • Металлические шланги;
  • Сильфонные шланги из металла с дополнительным ПВХ покрытием.

Большого конструктивного различия среди них нет. Традиционно устройства с полимерным покрытием считаются наиболее прочными и герметичными.
Сильфонные шланги имеют ряд преимуществ, благодаря которым они активно используются в самых разных сферах:

• Высокая устойчивость к изломам и сжатию на концах защитного рукава;
• Противодействие высоким температурам, а также горению;
• Большое сопротивление к взаимодействию с кислородом. Это качество позволяет препятствовать поломкам;
• Универсальность использования;
• Большой гарантийный срок эксплуатации: у некоторых производителей до 25 лет.


По каким параметрам выбирать подводку?

Шланги из сильфона имеют ряд своих особенностей. При выборе оборудования стоит учитывать их технические характеристики:

  • Диапазон температур, в котором можно использовать сильфонные шланги варьируется от -50 до +250 градусов. При этом в каждом из значений этого промежутка шланг остается в прежней форме;
  • Использовать такой рукав можно при давлении максимум 6 атмосфер. Согласно нормативным документам, газ может поступать в жилые помещения при максимальном давлении 0,03 атм. Соответственно, при использовании сильфонного шланга есть еще большой запас прочности – 200%;
  • Шлаги могут иметь в составе разные варианты соединительных элементов. Могут встречаться пары: штуцер-гайка или гайка-гайка. У штуцера резьба с внешней стороны, у гайки – с внутренней. Обычно штуцер используют для соединения с газовым оборудованием, а гайки с трубами газопровода;
  • Шланги могут отличаться размером резьбы. Стандартными являются: 15, 20, 25 и 32 мм. Важно подбирать размер резьбы под оборудование, поскольку в случае различия размеров придется дополнительно устанавливать переходник. Любой такой дополнительный элемент уменьшает герметичность системы;
  • Длину шланга необходимо подобрать так, чтобы он свободно провисал и при этом не касался пола.

При выборе сильфонных подводок следует обратить внимание на сертификаты качества. В них обязательно должно быть указано, что изделие может использоваться для работы со взрывоопасными веществами, а также, что продукция прошла испытания и соответствует всем требованиям безопасности. Кроме того, профессионалы при выборе также рекомендуют заострить внимание на следующих моментах:

Лучше покупать подводки, в которых все составные элементы: и шланг, и фитинги сделаны из одного материала. Отличным вариантом является нержавеющая сталь, она прослужит максимально долго;

"Важно". Важный момент – тип соединения штуцера с гофрированным рукавом. Некоторые модели предусматривают соединение при помощи клея. Такой вариант нельзя назвать надежным, поэтому лучше всего подбирать шланги, сваренные со штуцером, или цельные конструкции.


Как правильно монтировать сильфонные подводки?

Установка сильфонных подводок в целом не отличается от монтажа обычных шлангов. Первым делом к трубе газопровода присоединяется диэлектрическая вставка. Далее на свободный конец прокладки крепится шланг из сильфона. Ну а следующим шагом оставшийся конец шланга присоединяется непосредственно с самим газовым оборудованием.

Несмотря на то, что ничего сложного в этой процедуре нет, не рекомендуется заниматься этим самостоятельно. Газ – опасное вещество, и любая мельчайшая оплошность может привести к глобальным последствиям и даже к самой настоящей катастрофе. Поэтому лучше доверить подключение газового оборудования профессионалу.
