Простое руководство: как поменять и переделать розетку

20 декабря 2023
869 3




Необходимость в замене электрической розетки 220 Вольт происходит по разным причинам, причем с данной проблемой наверняка сталкивался практический каждый человек. Во многих домах советской постройки до сих пор встречаются устаревшие розетки, имеющие всего одно рабочее гнездо, кроме этого, часто можно заметить расшатывание металлического подрозетника, что чревато самыми серьезными последствиями.

Все дело в том, что с годами электрический контакт в розетке из-за окисления контактов становится все хуже, в результате при включении мощных электроприборов розетка начинает ощутимо нагреваться, и даже плавиться, что может закончиться пожаром. Несмотря на кажущуюся сложность, заменить розетку своими силами может даже не разбирающийся в электрике человек: простой набор инструмента и минимум знаний позволит Вам всего за полчаса заменить старую розетку на новую, однако перед началом работ все следует ознакомиться с основами, которые помогут не допустить ошибок в процессе замены.


Шаги по замене розетки

Перед началом работ необходимо подготовить следующий инструмент и аксессуары:

  • 3-4 самореза.
  • Пластиковый подрозетник с розеткой.
  • Шуруповерт или отвертка под биты.
  • Бокорезы или нож для снятия изоляции.
  • Индикатор напряжения.

Если в помещении используется алюминиевая проводка, то также следует иметь двухпроводные или трехпроводные клеммы с пастой и медный кабель сечением 2,5 кв. мм.


Пошаговый план

  1. На первом этапе следует проверить работоспособность индикатора напряжения: возьмитесь одной рукой за жало отвертки, второй за контакт на верхней части: светящийся светодиод сигнализирует об исправности прибора.
  2. Отключаем электричество. Распределительный щиток обычно находится рядом с квартирой на лестничной клетке, находим нужный автомат и отключаем его.
  3. Проверяем отсутствие напряжения на контактах розетки.

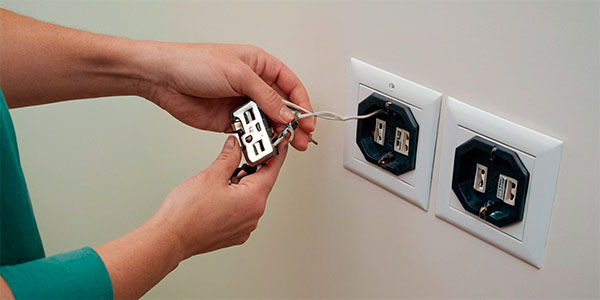

  4. Демонтируем винты, которые удерживают лицевую панель розетки, ослабляем винты распорок и болтовые контакты, после чего снимаем розетку.
  5. Если глубина металлического подрозетника достаточна для установки в него пластикового стакана, то можно сразу зафиксировать его при помощи саморезов. При недостаточно глубине подрозетника удаляем его заднюю часть, после чего закрепляем его саморезами по боковым сторонам.
  6. Устанавливаем новый подрозетник с помощью саморезов.
  7. С помощью медного кабеля длиной 10-12 см подключаем розетку к проводке.
  8. Закрываем крышку розетки и фиксируем ее болтами.
  9. Подаем напряжение в квартиру и проверяем наличие напряжения на контактах розетки.


Наращивание проводов

Если при подключении розетки длина проводов оказалась недостаточной, то решить данную проблему можно при помощи их наращивания:

  • Удлинение алюминиевых проводов должно осуществляться только через клеммные колодки.
  • Медные провода сращиваются путем скрутки с последующим запаиванием места контакта или соединения через различные переходники.
  • При наращивании обязательно следует учитывать сечение кабеля: для подключения мощных электроприборов необходим кабель с сечением 2,5 кв. мм и выше, для розеток, рассчитанных на эксплуатацию с прочей бытовой техникой подойдет кабель сечением 1,5 кв. мм.

"Важно". Согласно ПУЭ, провод заземления имеет желтый или зеленый цвет, нулевой провод – синий или бело синий цвет, фаза- красный, коричневый или белый цвет.


Замена одинарной розетки на двойную или тройную с USB портом

Необходимость в установке дополнительных розеток обусловлена появлением большого количества электроприборов в жизни современного человека, при этом данный способ позволяет избавиться от необходимости использовать тройники и удлинители, которые не рассчитаны на большие токи. Розетки, оснащенные одним или несколькими USB портами, имеют встроенный понижающий модуль напряжения, причем каждый порт может быть рассчитан на различные токи.

  1. Отключаем автомат в распределительном щитке.
  2. Удостоверяемся в отсутствии напряжения на контактах розетки при помощи индикатора напряжения.
  3. Перед началом работ необходимо расширить отверстие в стене под новую коробку розетки, поэтому следует заранее разметить расположение будущей розетки, после чего снять слой штукатурки под установку клеммной колодки.

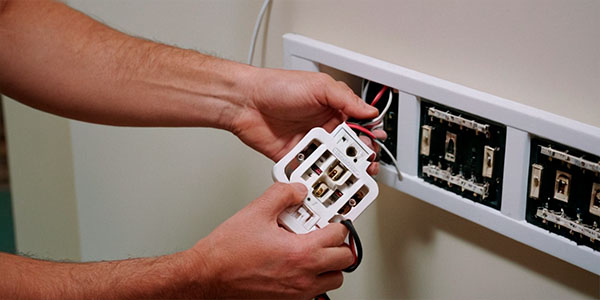

  4. Снимаем с новой розетки лицевую панель, зачищаем концы проводов и вставляем их в зажимы модуля преобразования напряжения, закрепляем контакты с помощью болтов.
  5. Размещаем розетку в подготовленном месте, при наличии «усиков» крепления добиваемся горизонтального расположения розетки.
  6. Устанавливаем декоративную накладку.
  7. Включаем автомат напряжения и проверяем работоспособность розетки.

USB-розетки имеют свои преимущества, поэтому их использование вполне оправдано:

  • Современный дизайн и большой выбор вариантов исполнения.
  • Простое подключение розетки к электропроводке.
  • Возможность заряжать различные гаджеты без зарядного устройства.
  • Скорость зарядки.

Заключение

При наличии нехитрого инструмента заменить розетку вполне по силам даже новичку: при соблюдении правил безопасности сам процесс не представляет опасности для человека, кроме этого, самостоятельный ремонт позволяет сэкономить семейный бюджет. Главное в этом деле – строго выполнять порядок действий, и использовать только качественные комплектующие.
