Подключаем проходные выключатели своими руками

22 декабря 2023
454 4




Проходной выключатель – очень удобный способ управления светом, поскольку он позволяет отключать один и тот же источник освещения в разных местах. Часто такие выключатели устанавливаются в больших по площади помещениях для комфорта, к примеру, в начале и в конце длинного коридора. Сегодня проходные выключатели стали популярны для использования еще и в домашних условиях, поскольку с их помощью можно сделать проживание еще более удобным.

Проходной выключатель следует использовать, когда вы хотите создать максимальный комфорт в своем гнездышке. К примеру, вы можете установить его так, чтобы один выключатель был на входе в комнату, а второй рядом с кроватью. Тогда вам не нужно будет вставать с постели, чтобы выключить освещение. Эргономично устанавливать проходные выключатели на лестничных пролетах между этажей. Часто к такой мере прибегают и в квартирах, где имеется проходная комната. Использование подобных выключателей также позволяет экономить электроэнергию.


Что нужно подготовить перед установкой выключателя?

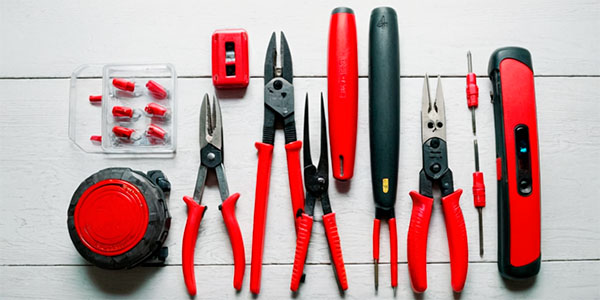

Особой сложности подключение переключателя не составляет, однако, есть свои особенности. Первым делом нужно подготовить инструменты. Нам понадобятся:

  • Инструмент для создания технологических отверстий и штроб, в которые будут установлены монтажная и распределительная коробка. Отличным вариантом будут болгарка или хороший штроборез. Кроме того, также понадобится перфоратор. Луше заранее подготовить и коронки для проделывания круглых отверстий;
  • Несколько отверток, лучше всего набор, ну или шуруповерт с битами разного размера;
  • Отвертка-индикатор, а также вольтметр (возможно использование мультиметра);
  • Инструмент для зачистки. Подойдут пассатижи и монтажный нож, либо можно взять специальный инструмент для среза изоляционного слоя.

Помимо рабочего инструмента подсоединение выключателя проходного типа требует использования некоторых материалов:

  • Трехжильный силовой кабель (сечение 1,5 мм), при этом одна из жил обязательно зеленовато-желтого цвета (необходимо для заземления);
  • Трехжильный силовой кабель без жилы заземления (сечение такое же). Подойдет, например, кабель с серой, коричневой и черной жилами;
  • Распределительная коробка. Используется для соединения жил;
  • Установочные коробки – две штуки;
  • Проходной переключатель – две штуки, либо необходимое количество;
  • Сами предметы освещения;
  • Средства соединения для жил кабеля. Могут использоваться винтовые или самозажимные клеммы;
  • Материалы для монтажа. Сюда относятся метизы, монтажные основания, маркировка, хомуты и т.д.

Важным условием проведения электро-монтажных работ является обязательное следование инструкции по обеспечению безопасности. Первое, что нужно сделать – определить, отключен ли ток. Помочь в этом может мультиметр или индикаторная отвертка.

Проверив отсутствие питания, можно приступать к производству подготовительной работы. На данном этапе нужно сделать канавки от распределительного щита к месту, где будут располагаться сами светильники и выключатели. Кроме того, необходимо подготовить специальные отверстия под распределительную и монтажную коробки. Здесь важно обратить внимание на будущее расположение переключателей, правильно определить их высоту, чтобы пользоваться ими было удобно. Чаще всего выключатели располагают на высоте от 90 до 150 см от пола. Еще один фактор, который нужно учесть – открытие дверей, доступ к переключателю при этом не должен быть затрудненным.


Начинаем подключать

После того, как все подготовительные процедуры выполнены, начнем прокладывать кабель. Сначала используем трехжильный кабель с желто-зеленой жилой. Его мы проводим от щита электричества до коробки соединения. На концах кабеля следует оставить небольшой запас для дальнейшего подключения в электрощитке. При отсутствии заземления в щите, использовать нужно двухжильный кабель.

Чтобы перейти к подключению в электрическом щите, нужно снять с кабеля изоляционный слой. Делается это при помощи зачистного инструмента. Далее подготовленные провода соединяем в следующем порядке:

  • Жилы коричневого цвета присоединяем к клемме выключателя-автомата;
  • Синюю жилу соединяем со свободной клеммой нулевой шины;
  • Желто-зеленую жилу подсоединяем к зажиму шины заземления. Если заземления нет, то этот шаг просто пропускаем.

Теперь переходим к распределительной коробке. Здесь также нужно сначала зачистить жилы. После этого лучше их промаркировать следующим образом:

  • На коричневую жилу ставим маркировку «L»;
  • На синюю – «N»;
  • На желто-зеленую жилу ставим маркировку «PE».

Поскольку в схеме подключения используется два проходных выключателя, к ним проводим провод из трех составляющих, но без заземления от распределительной коробки. На концах кабеля точно также оставляем запасное расстояние. Далее также зачищаем жилы и маркируем их. Для первого выключателя помечаем так:

  • Коричневая – L;
  • Черная – L1;
  • Серая – L2.

Жилы оставшегося выключателя маркируем следующим образом:

  • Коричневая – Lсвет;
  • Черная – L1;
  • Серая – L2.

Еще раз проверяем правильность проведения всех кабелей и приступаем к следующему шагу.



Подключение проходного переключателя к схеме

После того, как все жилы промаркированы, можно начинать подключение по схеме. Обнаружить ее мы можем с обратной стороны выключателя. Первое, что мы видим – это наличие одной клеммы сверху и двух снизу. Также следует обратить внимание, что механизм содержит перекидной контакт, который может менять подачу электричества на нижние контакты в зависимости от нажатия кнопки. Данная схема распространяется контроль освещения в двух точках. Если же требуется подключение трех и более переключателей, в схему добавляется одна или несколько перекрестных конструкций.

После ознакомления со схемой начинаем подключение:

  • Коричневая жила присоединяется к верхней клемме выключателя;
  • Черная жила соединяется с нижней левой клеммой;
  • Серая жила подсоединяется к нижней правой клемме.

Теперь возвращаемся к распределительной коробке. От нее нужно проложить кабель из трех жил с заземлением к светильнику. Как и до этого, с обеих сторон зачищаем кабель и маркируем жилы по такому же принципу.

Далее прикрепляем корпус светильника и подключаем его следующим образом:

  • Синюю жилу присоединяем к проводу такого же, либо голубого цвета;
  • Жилу заземления крепим к жиле такого же цвета, либо к болтовому соединению на корпусе;
  • Коричневую жилу к проводу, который останется (чаще всего он имеет черный, серый или коричневый цвет).

Последний шаг – снова возвращаемся к распределительной коробке и разбираем в ней все жилы в соответствии со сделанной ранее маркировкой и соединяем их при помощи винтовых или самозажимных клемм.

Очень важно правильно подключить проходные выключатели в схему, поскольку ошибка может привести к весьма неблагоприятным последствиям. Неправильное соединение проводов может привести к замыканию.
