Как работает греющий кабель: разбираемся в деталях

7 января 2024
330 6




Кабельный обогрев получил довольно широкое распространение в последнее время. Его активно используют для обустройства самых разных зданий и сооружений. При помощи греющего кабеля можно организовать обогрев полов, кровли зданий и даже трубопровода. В практическом смысле это дает возможность обустроить комфорт в доме. Кроме того, его использование также дает большой простор для реализации оригинальных архитектурных решений.

Основная полезная характеристика греющего кабеля – это его гибкость. Благодаря этому качеству его можно уложить практически в любом месте и тем самым обеспечить равномерный нагрев любой поверхности. При этом он универсален для использования, поскольку применять его можно как в помещении, так и на улице. Кабель абсолютно безвреден и экологичен, монтировать его максимально просто.


Как работает греющий кабель?


Нагревание кабеля происходит за счет прохождения по нему электрического тока. В связи с этим основная характеристика такого устройства – дельное тепловыделение, измеряющееся в ваттах на метр длины. Стандартный греющий кабель состоит из следующих элементов:
  • Внутренняя жила, изготовленная из сплава, обладающего высоким сопротивлением электричеству. Чем выше этот показатель, тем выше уровень тепловыделения;
  • Защитный слой для внутренней жилы. Как правило, он представлен полимерной оболочкой, снабженной экраном из алюминия или медной проволочной сеткой;
  • Общая внешняя оболочка из ПВХ, защищающая все внутренние элементы от внешних воздействий.

Один кабель может включать в себя несколько греющих жил, при этом каждая из них будет иметь свою защитную оболочку. Наиболее дешевыми вариантами являются одножильные кабели. Они просты в использовании, однако, наиболее подвержены электромагнитным лучам. Модели кабеля с двумя и тремя жилами уже более надежны, для дополнительной защиты в них также может быть встроен экран из фольги.

Процесс нагревания кабеля осуществляется по принципу Джоуля-Ленца. Чем больше сила тока, который подается на участок цепи, и чем сильнее сопротивление материала на этом участке, тем больше тепла будет выделено. Греющим элементом в составе кабеля является электрический проводник, то есть внутренняя жила, изготовленная из сплава.


Виды греющего кабеля

Греющие кабели сегодня представлены в двух основных видах:

Резистивные

Этот вариант является наиболее простым и используется обычно в домашних условиях для обустройства системы теплых полов. Кроме того, его часто прокладывают для обогрева труб диаметром до 4 см. Резистивные кабели отличаются простотой эксплуатации, относительной дешевизной, при этом высоким тепловыделением и сохранением своих качеств в течение всего периода использования.

У данной разновидности есть один серьезный недостаток: при неисправности одного участка, менять придется полностью весь кабель, поскольку резать его частями нельзя. Продаются такие кабели в уже готовом варианте определенной длины, опять же, отрезать себе, сколько нужно, нельзя. Если обрезать такой кабель наполовину, его удельное тепловыделение увеличится в два раза, изоляция кабеля не выдержит нагрузки и перегорит, а вся система будет попросту выведена из строя.

Саморегулирующиеся

Этот вариант обычно применяется в промышленных зданиях, используется для обогрева кровли и больших по диаметру труб. Основное преимущество: способность без каких-либо датчиков реагировать на изменения температуры в окружающей среде и при необходимости запускать обогрев. Секрет такой работы в составе: внутри находится полупроводниковая жила, которая меняет сопротивление под влиянием температуры вокруг.

Очень выигрышное качество такого кабеля – надежность, поскольку он не способен чрезмерно нагреться и перегореть даже при пересечении его участков. Кабель удобен тем, что его можно нарезать на участки любой длины. Это делает монтаж более простым.

Используя саморегулирующий кабель, можно серьезно увеличить производительность всей обогревательной системы, но при этом сэкономить деньги на электроэнергии. Есть у данной разновидности кабеля и серьезный недостаток – матрица полупроводника служит всего 10-15 лет, а потому использовать инструмент в замурованном вид не получится. Так, для организации теплого пола лучше применять резистивный кабель.


Где используется греющий кабель?

Сферы применения греющего кабеля сегодня разнообразны. Выбрать кабель под конкретную задачу не всегда просто, порой лучше обратиться к специалисту, чтобы он помог подобрать устройство необходимого типа и мощности. В целом греющие кабели могут использоваться для решения следующих задач:

  • Для обогрева систем водопровода. Монтировать кабель можно как снаружи трубы, так и внутри. Для труб большого диаметра обычно применяется саморегулирующийся кабель, который прокладывается снаружи. В трубы меньшего диаметра отлично подходит резистивный кабель, причем установка его возможна внутри;
  • Для обустройства систем «Теплый пол». Такие системы весьма популярны сегодня в качестве устройств обогрева домов и квартир. Используют для этого, как правило, резистивный кабель. Он равномерно прокладывается под напольным покрытием на бетонной стяжке. После установки и подключения системы, весь пол превращается в отопительную платформу;

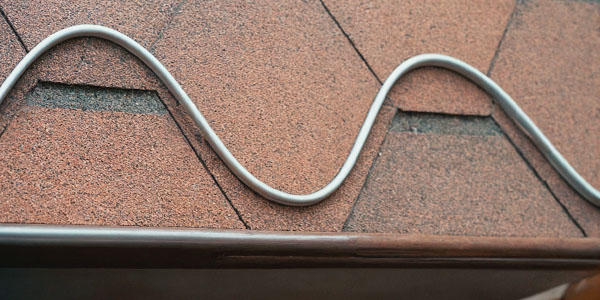

  • Для обогрева кровли здания. Установка греющего кабеля отлично подойдет для устранения наледи на кровле дома. Прокладывают такие системы обычно в местах наибольшего скопления снега, а также там, где больше всего наледи и сосулек. Таким образом можно избавить себя от необходимости выполнять опасную и трудоемкую работу. Современные модели кабелей можно монтировать на любые виды кровли и покрытий;
  • Для решения различных задач на промышленных предприятиях. Здесь часто возникает необходимость обогрева крупных резервуаров или прочих емкостей, чтобы не допустить замерзания воды, жидкостей различного химического состава, нефтепродуктов и пр. Для этой цели активно используются как резистивные, так и саморегулирующие кабели.

Особенности подключения греющего кабеля

Греющий кабель может прокладываться различными способами:

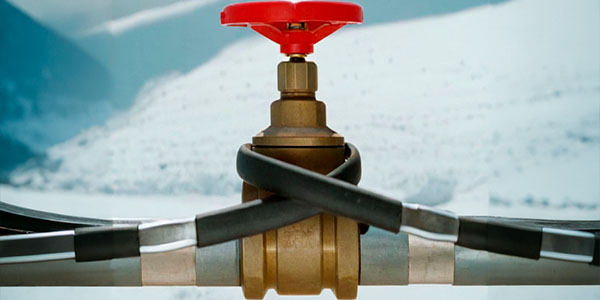

  • Вдоль трубопровода, с наружной части трубы;
  • Внутри трубы;
  • Снаружи трубы путем наматывания по спирали.

При любом способе монтажа важно использовать теплоизолятор, иначе эффективность работы кабеля будет уменьшена в несколько раз. Следует учесть, что при подземных работах толщина утеплителя должна составлять минимум 2 см, а при прокладке кабеля на поверхности – 5 см. При внешней установке отлично подойдет в качестве теплоизолятора пенополистирол. Кроме того, можно использовать способ установки в более широкую трубу.

Крепить кабель при установке металлическими хомутами строго запрещено. Наиболее простой и распространенный способ – прокладка кабеля вдоль трубы: греющую лент нужно плотно протянуть вдоль трубопровода и закреплять при помощи клейкой ленты через каждые 30 см.
Прокладка кабеля по спирали вокруг трубы – наиболее эффективный вариант, поскольку тогда степень обогрева сильнее, однако в этом случае расходуется намного больше материала. Внутрь трубы кабель устанавливается, когда диаметр трубопровода довольно большой, чтобы кабель не препятствовал прохождению потоков.
