Наличие заземления – обязательное требование, установленное правилами использования электрических установок. Данное правило одинаково для частных домов, многоквартирных зданий, а также для общественных организаций и производственных объектов. Для того, чтобы обеспечить защиту людей от поражения электрическим током, необходимо обязательно выполнять заземление в случаях, когда напряжение в постоянной сети составляет минимум 50 вольт или 120 вольт в сети с переменным током.
Заземляющее устройство необходимо для того, чтобы в случае возникновения непредвиденных ситуаций защитить человека от сильного удара током. К примеру, если человек случайно коснется оголенного провода, при правильно организованном и работающем заземлении практически вся сила тока уйдет в землю, пострадавший получит максимум 10 миллиампер, что является безопасной мощностью.
Даже если электропроводка в вашем доме устанавливалась профессионалами, время от времени проверять заземление необходимо по двум причинам:
- Крепление, сделанное при помощи болтов, может с течением времени становиться более слабым. К примеру, в розетках при постоянном включении/выключении оборудования;
- Элементы заземлителя, расположенные в грунте, могут подвергаться коррозии.
Кроме того, не лишним будет проверить наличие заземления, если вы только въехали в новый дом. Ничего сложного в этой процедуре нет, осуществить проверку можно несколькими способами.
Что нужно сделать перед проверкой заземления?
Проверить заземление в доме можно разными способами. Прежде чем осуществлять замеры, необходимо проверить наличие заземления. Сделать это можно прямо в электрической розетке. Первым делом необходимо отключить питание в квартире, а затем разобрать одну из розеток. Просматриваем подведенные к ней провода. При наличии заземления обязательно будет присутствовать желто-зеленый проводок. Также определить наличие заземления можно при помощи тестера или лампочки.
- Стрелочный омметр. Данное устройство используется обычно с ручным генератором. Для получения измерений он крутится вручную, плюс прибора в том, что для его работы не нужны никакие химические источники питания;
- Стрелочные устройства, работающие от гальванических батареек;
- Цифровые омметры. Приборы удобны тем, что полученные результаты отображаются на дисплее, вместе с самим устройством в комплекте идут бесконтактные клещи.
Проверяем заземление приборами
Есть два простых способа проверить наличие заземления в доме:
При помощи мультиметра. Это наиболее простой способ узнать, есть ли заземление. Сначала необходимо сменить режим прибора на работу с переменным напряжением (может обозначаться как V или AC). Затем при помощи щупов проверяется напряжение в розетке между фазой и нулем, а после между фазой и заземлением. Первое и второе значение должны быть практически одинаковыми, это будет свидетельствовать о том, что заземление в доме работает. Если же цифры резко отличаются, вероятно, заземление не работает или работает неисправно. Тогда лучше дополнительно прибегнуть ко второму способу проверки;

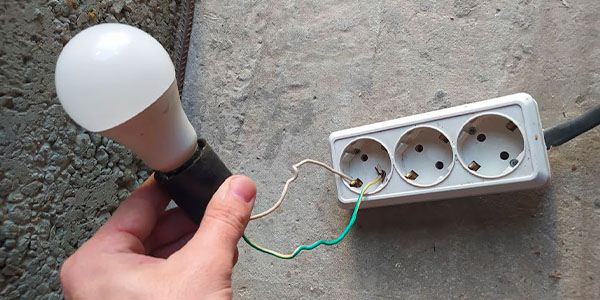

С помощью лампочки. Этот способ по принципу действия поход на первый. Только здесь вместо мультиметра берется обычная лампа накаливания любой мощности. К цоколю лампы нужно присоединить кабель. Затем оголенными жилами также прикасаемся сначала к фазе и нулю, а потом к фазе и заземлению. При первом прикосновении лампа должна загореться ярким светом. При втором касании должно произойти то же самое. Если лампа загорится хуже, значит заземление работает неправильно, если лампа не загорится вообще, значит, заземления нет в принципе.
Для того чтобы измерить сопротивление заземления, потребуется омметр. Перед началом процедуры нужно установить его на горизонтальную поверхность. Предварительно следует проверить работоспособность прибора, при необходимости нужно поменять батарейки. Для измерения прибор нужно установить максимально близко к проверяемым точкам. Далее необходимо его откалибровать. Для этого выбираем положение «Контроль 5 Ом», нажимаем красную кнопку и выкручиваем реохорд, пока стрелка не окажется на нуле. Замеры следует проводить по схеме, размещенной на крышке устройства.
Максимальное значение, которое может встречаться в частном доме – 30 Ом. По факту при измерении оно должно быть гораздо меньше. Если у вас сохранился комплект заземлителя, можно посмотреть там точное значение.
Для производства замеров нужно взять дополнительный штырь заземления и вкопать его в 10 метрах от заземлителя на глубину полуметра. Посередине между заземлителем и штырем нужно установить на такую же глубину зонд-электрод для уменьшения напряжения. Далее собираем электрическую цепочку по следующей схеме:
- Между вспомогательным штырем и самим заземлителем нужно последовательно включить источник переменного напряжения;
- В разрыв провода, который идет к вкопанному заземлителю, нужно также последовательно подсоединить амперметр;
- Следующим этапом подключаем один контакт вольтметра к штатной конструкции, а второй к зонду-электроду.
Для получения более точного результата необходимо произвести три измерения. Поэтому после получения первых показателей необходимо переставить зонд в другое место, а затем снова поменять его местоположение. Наиболее верным будет считаться худшее число. Вычисление сопротивление осуществляется по формуле закона Ома. Для качественного результата лучше подбирать мощный трансформатор, чтобы он был наиболее близок к энергопотреблению дома.
Как улучшить сопротивление?
Если полученные показатели вас не устроили, есть способы самостоятельно увеличить сопротивление:

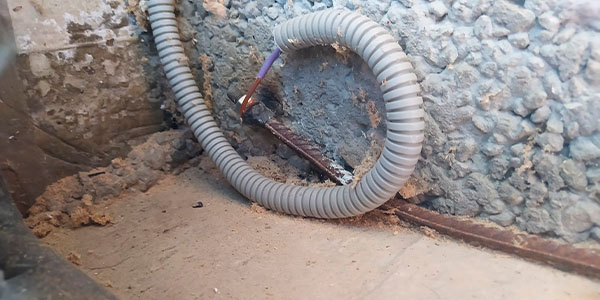

- Увеличить число вертикальных стержней. Их необходимо вбивать в метре от штыря, к которому прикручен отводной провод и болт с гайкой. Новый стержень присоединяется к старому при помощи стальной полоски и сварки;
- Увеличить количество соли в почве, в области, где закопан заземлитель. Сделать это легко. Нужно растворить в ведре с водой пачку соли и вылить получившуюся жидкость в районе, где установлен заземлитель. Данная мера поможет лишь временно, поэтому для более длительного и качественного результата лучше использовать другие методы.
Согласно правилам электробезопасности проверять состояние заземлителей необходимо один раз в 12 лет. В ходе этой проверки необходимо уделять внимание не только показатели сопротивления и надежность всех соединений, но и состояние всех металлических конструкций в цепочке на предмет появления коррозии. При этом без выкапывания оборудования, простые общие проверки лучше проводить чаще, хотя бы один раз в 6 лет. Плюс могут быть дополнительные меры в случае возникновения форс-мажорных ситуаций, стихийных бедствий и аварий.
