Как правильно соединить электрические провода?

13 января 2024
93




Далеко не последнее значение в обустройстве комфорта в доме занимает электропроводка. Именно от качества ее работы зависит, насколько правильно и бесперебойно будет работать вся имеющаяся техника. Большая часть трудностей с электросистемой связана с появлением разрывов. Поэтому очень важно знать, как правильно соединять провода, чтобы это было безопасно и эффективно. При наличии необходимых навыков процесс не покажется сложным. Однако, важно понимать, что любые манипуляции с проводами могут повлечь последствия как для самого мастера, так и для всей системы электропроводки. Навыки обращения с проводами могут пригодиться в некоторых ситуациях:

  • Если потребуется сделать длиннее уже готовую линию;
  • При возникновении повреждения на участке проводки для его замены;
  • Когда нужно сделать дополнительную ветку к уже проложенному кабелю;
  • При необходимости произвести скрытые монтажные работы в коробке распределителя.

В случае необходимости изменить текущую систему самостоятельно, необходимо предварительно изучить основные требования к безопасности при работе с проводами, а также хотя бы краткую инструкцию о том, как лучше соединять их между собой.


Основные разновидности соединения проводов

Существует четыре основных способа соединения проводов:

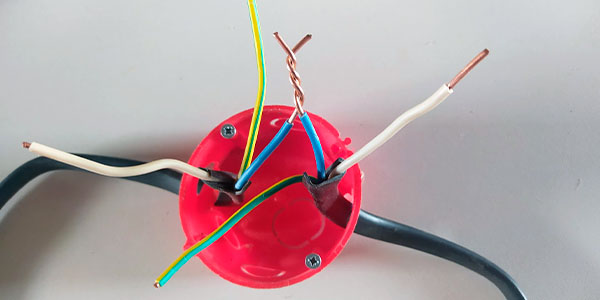

Скрутка жил, проводящих ток. В большинстве случаев этот способ применяется исключительно как временная мера, пока проводятся работы по восстановлению электроснабжения. Чтобы сделать скрутку, нужно всего лишь удалить изоляцию на концах проводов. Затем крепко скрутить их вместе и замотать все изолентой. Для скрепления также можно использовать специальный зажим СИЗ. Пожалуй, единственным недостатком такого метода является невозможность соединять медные жилы с алюминиевыми проводами. Дело в том, что соединение меди и алюминия усиливает процесс окисления металлов и увеличивает электрическое сопротивление. Данное явление способно привести к чрезмерному нагреву контактов и даже возгоранию провода.

Пайка. Данный способ считается наиболее надежным и безопасным. Единственное, для его реализации понадобится паяльник, припой и флюс, не у каждого в наличии есть данные инструменты. Этот способ решает вопрос соединения кабелей с медной жилой и алюминиевых проводов. Сделать это возможно если оголенные концы перед пайкой залудить припоем. При таком соединении разные металлы не контактируют, а потому работа электропроводки будет безопасной.

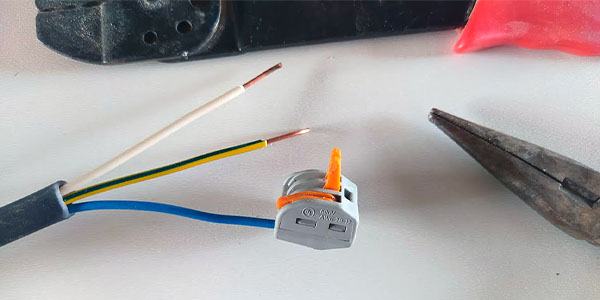

Клеммы. Для соединения проводов используются клеммы двух типов: пружинные и винтовые. Пружинные зажимы более просты в использовании, но имеют большую стоимость и меньший срок службы, поскольку быстро изнашиваются. Связано это с тем, что со временем пружины постепенно вытягиваются и уже не могут также хорошо фиксировать контакты. Винтовые зажимы имеют меньшую стоимость, но, несмотря на это, надежны и долговечны. В качестве материала для изготовления винтовых клемм используется сталь и сплавы двух металлов. Единственным недостатком таких клемм является большая длительность сборки.

Болтовое соединение. Очень простой вариант, который предполагает использование традиционной схемы – болта, гайки и двух шайб посередине между ними. Если потребуется соединить провода с жилами из разных металлов, придется взять третью шайбу, чтобы разделить их и не допустить соприкосновения. Полученное соединение необходимо качественно изолировать.


Подготовка проводов к соединению


Прежде чем соединять провода друг с другом, необходимо зачистить их от изоляции. Произвести эту операцию можно при помощи монтерского ножа. Важно делать это максимально аккуратно, чтобы не задеть внутреннюю жилу, проводящую ток, и не уменьшить ее сечение. Для правильного осуществления зачистки необходимо следовать следующим этапам:

  • Организовать себе удобные условия для осуществления зачистки, чтобы ничего не мешалось под рукой;
  • Если вы правша, то жилу необходимо взять в левую руку и хорошо ее сжать;
  • Нож берете в правую руку и аккуратно, без большого усилия слегка надсеките верхний слой изоляции, проверьте, насколько он плотный;
  • Далее медленно поворачивайте пальцами левой руки жила и аккуратно надрезайте изоляционный слой вокруг жилы;
  • После того, как надрез по кругу произведен, нужно снять изоляцию «чехлом».

Выполнить данную несложную операцию также можно при помощи специального приспособления – стриппера. Это необходимы рабочий инструмент любого электрика. С его помощью можно удобно и быстро проводить зачистку жил, а также разбирать кабели, которые состоят из большого количества жил. Основное удобство заключается в том, что прибор включает в себя возможность работы с различными размерами кабелей.


Рекомендации по соблюдению техники по безопасности

Чтобы провести соединение проводов максимально безопасно для себя, необходимо придерживаться следующих правил:

  • Пользоваться только разрешенными методами соединения;
  • Использовать только качественные изделия и материалы, соответствующие требованиям ГОСТ и ТУ;
  • Перед началом работ обязательно обесточить всю электросеть;
  • Качественно убирать изоляцию с жилы перед соединением;
  • Исключать возможность выступов оголенных участков проводов в местах скрепления;
  • Скручивайте концы проводов плотно и хорошо сжимайте;
  • После проведения работ необходимо тщательно заизолировать место соединения;
  • Используйте в работе специальные защитные материалы и инструменты, если в этом есть необходимость.

Соблюдение этих простых правил позволит обеспечить долговечную и безопасную работу электропроводки. Кроме того, учет этих требований также защитит и самого мастера.
