Инструкция по подключению фотореле для уличного освещения

3 января 2024
2548 6




Владельцы загородных домов часто интересуются, как обеспечить автоматическое включение уличного света в ночной период и его выключение в светлое время суток. Чаще всего для выполнения этой задачи используется фотореле. Вы однозначно не раз сталкивались с данным устройством и наверняка слышали о нем множество раз. Оно имеет различные названия, например: астротаймер, датчик света и сумерек, фотоэлемент, датчик освещенности, сумеречный выключатель и т.д.

Суть такого прибора независимо от его названия сводится к тому, что он самостоятельно включает свет с приходом сумерек и выключает его на рассвете. Фотореле активно применяется сегодня в самых разных сферах. Кроме того, очень популярен этот элемент становится и для установки в загородных домах.


Как работает фотореле?

Несмотря на огромное количество разнообразных моделей фотореле, принцип их работы сводится к одному простому механизму. Главным элементом в их конструкции является датчик, чувствительный к воздействию на него солнечных лучей. В зависимости от интенсивности падающего на него света, фотореле способно менять свои электропроводящие свойства. Как правило, в качестве светочувствительного узла используются фотодиоды или фототранзисторы. Данный элемент присоединяется к контролирующей плате. Она фиксирует любые изменения в состоянии узла, и как только параметры фотоэлемента претерпевают изменения, плата подает напряжение на механизм исполнения. Таким механизмом обычно выступает реле, замыкающие и размыкающие провода цепи снабжения питанием источники уличного освещения.


Каждое фотореле можно отрегулировать, настроив в нем определенные пороги срабатывания. Многие современные модели также имеют встроенный таймер, с помощью которого можно выставлять и определенное время включения и выключения ламп. Кроме того, некоторые также оснащены датчиками движения, что также очень удобно.

Паспорт фотореле содержит ряд технических характеристик, которые следует учитывать при выборе устройства. Наиболее важными являются следующие:

  • Напряжение питания. Чаще всего для уличного освещения используется напряжение 220 В. Можно, конечно, использовать также модели с напряжением питания 12 В и 24 В, однако тогда придется дополнительно приобретать и обеспечивать размещение и защиту блоков питания. Вообще такое напряжение может потребоваться только в случае, если необходимо установить прибор для контроля большого количества источников света. Если же задачи стандартные – освещение подъезда к дому, гаражу или садовых дорожек, вполне хватит и более простых вариантов;
  • Напряжение питания. Чаще всего для уличного освещения используется напряжение 220 В. Можно, конечно, использовать также модели с напряжением питания 12 В и 24 В, однако тогда придется дополнительно приобретать и обеспечивать размещение и защиту блоков питания. Вообще такое напряжение может потребоваться только в случае, если необходимо установить прибор для контроля большого количества источников света. Если же задачи стандартные – освещение подъезда к дому, гаражу или садовых дорожек, вполне хватит и более простых вариантов;
  • Порог включения. Этот параметр измеряется в люменах. В паспорте устройства он чаще всего прописывается в виде диапазона показателей. Как правило, фотореле допускает регулировать этот показатель;
  • Задержка включения. Измеряется в секундах, при наличии возможности контролировать этот процесс, в технических характеристиках также отображается в виде диапазона;
  • Задержка выключения. Аналогичный предыдущему параметру показатель;
  • Потребляемая мощность. В техническом паспорте вы встретите две цифры этого параметра, поскольку обычно отражают потребление в состоянии спокойствия и ожидания, а также в состоянии активной работы;
  • Степень защиты. От этого параметра, как правило, зависит, где именно может использоваться фотореле и при каких условиях работать;
  • Диапазон рабочих температур. Также немаловажный параметр, касается особенно регионов с выраженным жарким летним сезоном и холодным зимним.

Помимо описанных характеристик также следует обращать внимание на габариты устройства и способ его установки. Эти параметры тоже могут сыграть определенную роль при выборе.


Подключаем фотореле самостоятельно

Запустить работу фотореле самостоятельно не сложно, для этого есть простая пошаговая инструкция:

  • Схема подключения фотореле размещается как правило в корпусе. Из самого корпуса изделия выходят провода для питания и освещения. Для начала необходимо подобрать место, в котором на аппарат будут попадать прямые солнечные лучи, а затем на этом месте при помощи кронштейна закрепить устройство;
  • Далее следует отрегулировать порог срабатывания фотореле, чтобы прибор выполнял свою функцию в различных условиях. Регулятор крепится, как правило, снаружи;

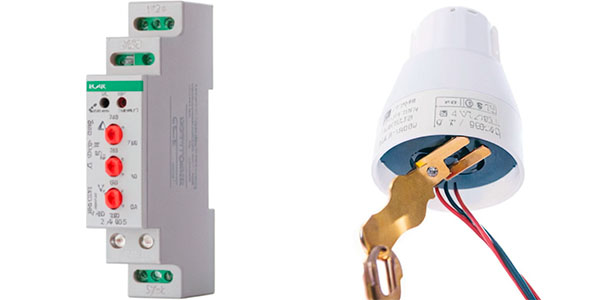

  • Есть вариант установки фотореле таким образом, чтобы датчик света находился отдельно, тогда его нужно будет соединить с аппаратом при помощи кабеля. Такой способ обычно используется в ситуациях сложных систем, размещенных внутри специального щитка, где нет прямого попадания солнечных лучей;
  • Возможно установить процесс включения и выключения освещения при помощи таймера. Это тоже довольно удобный и выгодный вариант.

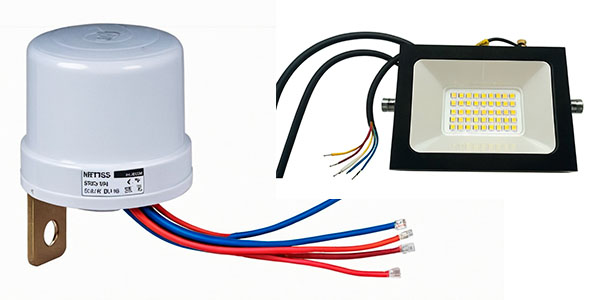

Важным моментом в процессе монтажа является правильное соединение проводов, выходящих из корпуса фотореле с источником питания и самими приборами освещения. Подключать их необходимо следующим образом:

  • Провод коричневого цвета подводится к фазе постоянной сети;
  • Провод синего цвета является «нулем», поэтому к нему нужно подцепить проводники от лампочки;
  • Красный провод выполняет функция управления, поэтому он соединяет источник света и регулятор включения.

В некоторых моделях цвета проводников и составляющие могут изменяться, поэтому, прежде чем приступить к подключению, необходимо предварительно изучить схему, расположенную в корпусе. В целом ничего сложного здесь нет, механизм соединения у всех одинаковый.


В каком месте правильнее расположить фотореле?

Для того, чтобы фотореле работало корректно и выполняло свою функцию идеально, необходимо правильно подобрать для него место. При выполнении этой непростой задачи важно учесть несколько факторов:

  • Устройство должно располагаться под открытым небом, поскольку на него должен падать солнечный свет;
  • Рядом нежелательно нахождение источников искусственного освещения;
  • По возможности лучше размещать прибор таким образом, чтобы на него не попадал свет от автомобильных фар;
  • Лучше разместить аппарат на удобной для дальнейшего обслуживания высоте, поскольку потребуется периодически смахивать пыль и убирать снег с фотореле.

Подобрать место для монтажа на улице не такая уж и простая задача. Порой приходится менять его несколько раз, пока не появится подходящий для качественной работы вариант. Чаще всего фотореле крепятся на стенах дома, поскольку это наиболее удобный вариант.

После установки оборудования следует процесс его настройки. Для того, чтобы отрегулировать пороги, на которых будет срабатывать фотореле, находим на его корпусе небольшой поворотный диск. Именно он и является регулятором чувствительности. В момент установки выставляем наименьшую чувствительность, положение стрелки крайнее левое. В вечернее время, когда освещение уже будет достаточным для включения света, можно начинать настройку. Для этого поворачиваем потихоньку регулятор вправо, пока свет не загорится.


Возможные неполадки

В процессе эксплуатации фотореле могут возникать некоторые трудности. Рассмотрим наиболее распространенные ситуации:

  • Погасла лампа после того, как фотореле проработало несколько часов. Для начала необходимо проверить, не перегорел ли осветительный прибор. Если проблема не в лампе, вероятнее всего, перегорел предохранитель в самом устройстве. Тогда необходимо заменить фотореле на более мощный вариант;
  • При подключении устройства светильник загорелся сразу же, а светодиод реагирует на освещение. В этой ситуации вероятно произошло замыкание на выходе из прибора, такой аппарат нужно будет заменить;
  • Лампа постоянно то включается, то выключается. Такая проблема возникает вследствие неправильной установки фотореле. Скорее всего, аппарат прикреплен прямо под источником света, за счет чего в сумерках он включается, а при появлении света выключается. Для решения вопроса фотореле необходимо перенести в другое место.



Зорин Роман
Шатохин Николай


Проверил специалист: Зорин Роман
Отредактировал: Шатохин Николай
