Двойная розетка: подключаем своими руками

10 января 2024
7945 5




Создание комфортных условий для проживания в наше время зачастую удается достичь благодаря использованию многих бытовых приборов. В связи с этим часто перед домовладельцами встает вопрос об увеличении количества мест подключений к электросети. Усугубляется это положение еще и наличием в любом доме множества гаджетов, требующих подзарядки. Одинарные розетки сегодня можно встретить все реже, поскольку уже на этапе строительных или ремонтных работы выбор склоняется в пользу универсальных устройств на два и более входа.

Двойная розетка представляет собой моноблок из двух розеток штепсельного типа, установленных в одно посадочное место. В использовании они очень удобны, компактны и при этом позволяют сохранить уже действующую схему подключения электроприборов, увеличив при этом количество контактов.

Производители сегодня предлагают массу разнообразных вариантов розеток, в то числе и с дополнительными разъемами под USB, а также для установки в скрытую и открытую электропроводку.


Что понадобится для подключения?

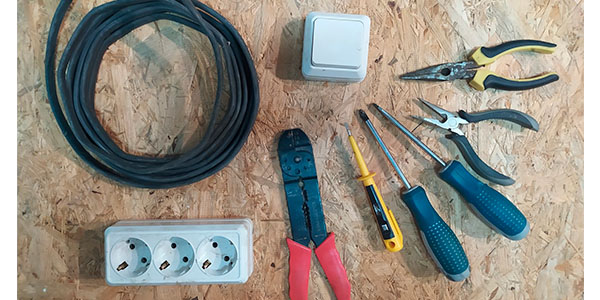

Прежде чем приступать непосредственно к монтажу, следует подготовить для этого все необходимое. В процессе подключения понадобятся следующие инструменты:


  • Отвертка, подобранная по размеру к тем саморезам, что будут вкручиваться в моноблок;
  • Специальная отвертка с диэлектрическим покрытием;
  • Подрозетник;
  • Если вы не меняете старую розетку на новую, а производите монтаж с нуля – подготовьте также кабель;
  • Перфоратор (если осуществляется просто замена розетки, прибор не нужен);
  • Сам моноблок;
  • Нож;
  • Мультиметр;
  • Шурупы;
  • Кусачки.

Прежде чем приступить непосредственно к установке розетки, следует выполнить ряд следующих подготовительных мер:

  • Определиться с местом установки;
  • Проложить кабель;
  • Вмонтировать подрозетники;
  • Подобрать подходящие розетки.

Приступаем к установке и подключению моноблока

Установка и подключение новой розетки – процесс не сложный. Произвести его можно самостоятельно, выполняя последовательно следующие шаги:

Обесточить помещение. Очень важно соблюдать правила безопасности, поэтому первым делом необходимо отключить электричество. Для этого в щитке электропитания все автоматические рычаги выключателей переводим в состояние «выкл.». В большинстве случаев это положение рычагов, направленное вниз. Если в вашем щитке автоматы не подписаны, определить, какой именно из них нужно выключить, придется самостоятельно. Для этого вам пригодится индикаторная отвертка. По очереди выключаем каждый автомат и проверяем наличие тока в сети. В крайнем случае можно попробовать отключить сразу все автоматы, но перед установкой обязательно нужно проверить наличие подключения к электропитанию также с помощью отвертки-индикатора;

Разбираем розетку. Здесь нам пригодится отвертка. С ее помощь раскручиваем саморезы и разделяем лицевую часть моноблока и сам механизм;

Подготавливаем провода. Вытягиваем их из подрозетника и при помощи бокорезов или пассатижей обрезаем их так, чтобы снаружи осталось примерно 10 см. Далее с концов проводки снимаем изоляцию, оставляя голые жилы примерно на 8-10 мм. Для удобства подключения загибаем провода так, чтобы оголенные жилы смотрели вверх;

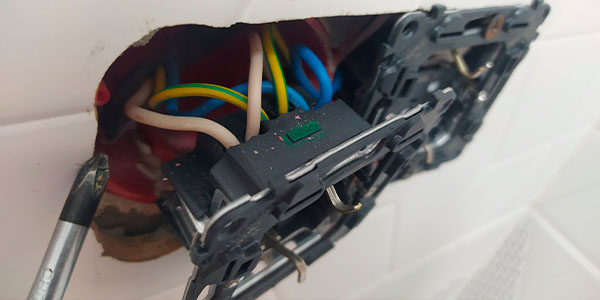

Соединяем провода с розеткой. Теперь необходимо поместить торчащие провода в клеммы моноблока. Провод фазы и рабочий ноль (чаще всего это провода коричневого и голубого цветов, но могут быть и другими) необходимо присоединить к двум крайним клеммам с разных сторон. Провод заземления (он всегда желто-зеленый) нужно разместить в центральной клемме розетки. После подведения всех проводов, затягиваем винты с помощью отвертки;

Закрепляем розетку. Сначала устанавливаем механизм розетки, используя при этом строительный уровень, зачем прикручиваем его к подрозетнику крепежными винтами по бокам;

Устанавливаем лицевую панель. Здесь все просто, прикладываем лицевую часть моноблока к механизму розетки и затягиваем с помощью винтов. В этом деле важно не затянуть шурупы слишком сильно, переборщив можно попросту повредить изделие.
На этом установка завершена, можно обратно включать все автоматы в электрическом щитке и проверять работу розетки.


Проверяем работу

Перед тем, как подключать в розетку электроприборы, необходимо ее обязательно проверить. Для этого нам понадобится специальное устройство – мультиметр. Это универсальный прибор, позволяющий измерять не только показатели напряжения, но и сопротивления. С его помощью можно оценить, есть ли ток в розетке, а также, правильно ли она работает.
Проверка осуществляется в несколько шагов:

  • Переводим устройство в режим фиксации переменного напряжения (может быть «ACV»);
  • Вставляем штеккер в розетку;
  • Проверяем значение на дисплее. Показатель должен находиться в пределах от 220 до 240 В. Если дисплей устройства не отображает показатель вообще, либо значение сильно отличается от нормального, вероятно, подключение произошло неверно, и розетка работает неисправно, либо не работает вообще. В этой ситуации лучше всего будет обратиться к специалисту, чтобы получить профессиональное решение проблемы.

Применение мультиметра для тестирования – хороший и надежный вариант. Однако, если вы не уверенны, что справитесь с этой работой, либо у вас нет мультиметра и нет возможности его где-либо взять, стоит также воспользоваться услугами специалиста.
Установить двойную розетку самостоятельно совсем не сложно, однако, этот процесс требует немалой ответственности, ведь работа с электричеством и электроприборами может быть опасной. Поэтому крайне важно соблюдать технику безопасности и следовать инструкции по установке устройства. Если все же какого-либо опыта в подобных манипуляциях и уверенности в собственных силах нет, следует прибегнуть к помощи профессионального электрика. Данная услуга не будет стоить дорого.
