Есть устройства, применение которых можно назвать крайне полезным и даже обязательным. Особенно, если речь идет о защитных приборах для электрических сетей. Они обеспечивают безопасность человека, защищают технику от поломки, предотвращают различные аварийные ситуации.
Расскажем о незаменимых приборах - УЗО и дифавтоматах. Опишем назначение этих востребованных устройств, представим принципы работы, особенности установки, проведем сравнительный анализ (в том числе и по стоимости).
Для чего устанавливают защитные устройства
Ответ очевиден, ЗУ предназначены для безопасности людей и защиты электроприборов от поломки. Кроме того, они дают дополнительные гарантии защиты от чрезвычайных ситуаций, например, пожара. Такие устройства актуальны, когда в сети возникают неисправности.
Когда возникают неисправности в электросети
Причин много, но главными и наиболее частыми являются следующие.
- Возникновение утечки тока. Точнее, их значительное превышение уровня фоновых значений. Поскольку, по мнению специалистов, микроутечки есть всегда, так как не существует идеальных диэлектриков.
- Короткое замыкание. Пожалуй, наиболее опасная и наглядная неисправность в сети. Нередко случается при непрофессиональном монтаже и подключении.
- Короткое замыкание при нарушении изоляции. Это тот случай, когда «коротит» проводку.
- Появление высоких токов в сети. Когда превышаются пороговые значения. Как правило, возникает при чрезмерной нагрузке на сеть или использовании проводки неподходящего сечения .
- Скачки напряжения в электросети. Причинами могут стать, как аварии на подстанциях, так и разряд молнии.

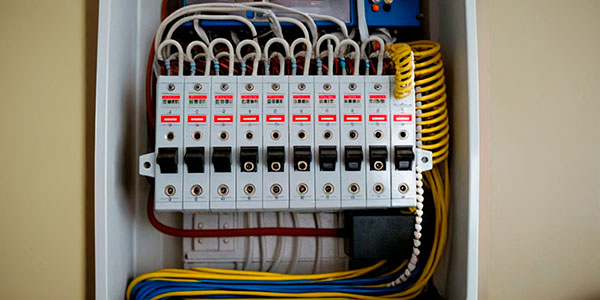

Виды защитных устройств
Несмотря на то, что предметом обсуждения являются УЗО и дифавтоматы, дадим короткий обзор по всем разновидностям ЗУ (в том числе и по тем, которые постепенно выходят из обращения).
- Предохранители. Это всем известные «пробки» из электрощитов. Сегодня они почти не применяются по причине ограниченных возможностей и своей «одноразовости». Но надо отметить, что на больших напряжениях они не редко используются до сих пор.
- Автоматические выключатели (АВ). Это базовые приборы защиты. Используются как самостоятельно, так и в сочетании с другими устройствами. Размыкают сеть, как принудительно (чтобы обесточить часть цепи), так и автоматически (при перегрузках и коротком замыкании).
- Устройства защитного отключения (УЗО). Нужны для отключения цепи при возникновении значительных и опасных утечек тока.
- Дифференциальные автоматы (АВДТ). Они объединяют функции АВ и УЗО.
- Приборы для защиты от импульсных скачков напряжения (УЗИП). Например, при неполадках на подстанции.
- Стабилизаторы. Служат для «выравнивания» напряжения до требуемых показателей.

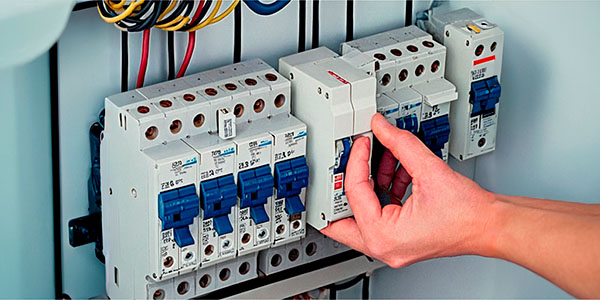

Описание и принципы работы УЗО
Устройство защитного отключения (УЗО), оно же - выключатель дифференциального тока (ВДТ или ВД). Предназначено для выявления и предотвращения опасных утечек электрического тока. Если говорить условно, то ток в сети перетекает от фазы к нулю через все подключенные приборы.
Если при монтаже произошло неправильное подключение или есть нарушение изоляции, то электрический ток идет не по требуемому направлению (на ноль), а фактически на «землю». В этом случае выручает не автоматический выключатель (нагрузка незначительна), а именно УЗО.
Где применяются УЗО
В идеале их нужно ставить на каждую группу розеток. Однако такая схема встречается не часто. Как правило, их размещают в электрощите на всю сеть в целом или ее опасные участки, такие как помещения с повышенной влажностью или улица. Для этих «проблемных» мест довольно часто подбирают УЗО на 30 мА. Они чувствительны и обеспечивают максимальный уровень безопасности.
Для всей квартиры такие показатели не подходят, будет происходить частое срабатывание устройства. Нужно установить УЗО как минимум на 100 мА.
В какой последовательности устанавливают УЗО и автомат
Этот вопрос нередко становится дискуссионным. Классическое расположение АВ+УЗО не всегда удобно в плане монтажа, поэтому электрики, считая, что главное «чтобы было», первым устанавливают УЗО.
Одни специалисты утверждают, что при возникновении всерхтоков (например, при коротком замыкании) размыкание сети по факту произойдет за счет приведения в негодность довольно дорогого (стоимость во много раз выше АВ) УЗО. И поэтому, схема АВ+УЗО наиболее оправдана.
Другие приводят вполне разумные аргументы, что АВ не успеет защитить УЗО от поломки при коротком замыкании. В любом случае, все определяется конкретным случаем, главное, чтобы монтаж был профессиональным и оба компонента присутствовали в схеме электропроводки.
Устройство УЗО
Прибор включает в себя (помимо прочего) 3 важных компонента, а именно - обмотки: первичную по фазе, первичную по нулю (обратный ток), и так называемую обмотку управления.
При нормальном режиме происходит взаимная компенсация потоков. А в случае аварийной (значительной) утечки тока фаза начинает проводить дифференциальный (дополнительный) ток. В результате этого управленческая обмотка вступает в работу и возникшее электричество (по индукции) приводит к срабатыванию отключающего механизма. УЗО срабатывает, обесточивая квартиру или другой объект.
Описание и принципы работы дифавтомата

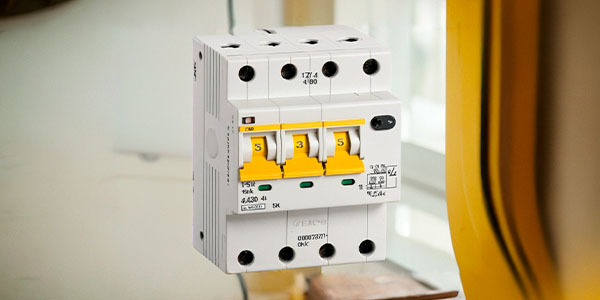

Дифференциальный автомат - это устройство защиты, совмещающее в себе функции автоматического выключателя и УЗО. Благодаря своей универсальности оно довольно популярно, особенно среди неспециалистов. Профессионалы имеют к нему более сложное отношение.
Дифавтоматы (их еще называют АВДТ) применяют в быту и на производстве как комбинированное средство защиты в следующих случаях.
- Перегрузка сети.
- Короткое замыкание.
- Утечка тока.
Когда применение дифавтоматов обязательно
В первую очередь в тех электрических сетях, где есть высокая нагрузка, работает сразу несколько мощных электроприборов или имеется повышенная влажность. Кроме того, на тех участках, где люди имеют частый контакт с электроприборами. Подходят для сетей 220 и 380 В.
Устройство дифавтомата
Он состоят из модуля защиты и выключателя. В модуле находятся: трансформатор, усилитель сигнала, микросхема и специальное реле. Выключатель состоит из электромагнитного и теплового расцепителей, механизма срабатывания и тумблера. На корпусе дифавтомата есть кнопка «Пуск», для проверки его исправности.
Схема работы дифавтомата
При коротком замыкании (при превышении предельных показателей силы тока) подвижная часть расцепителя перемещается и задействует выключатель.
При перегрузке в работу вступает реле, реагирующее на изменения температуры (при повышении нагрузки сверх нормы специальная биметаллическая пластина нагревается, изгибается и приводит в действие выключатель).
При утечке тока значение силы тока по нулю и фазе меняется, при превышении определенного порога их разницы задействуется микросхема дифавтомата, она подает импульс на выключатель.
Сравнительный анализ УЗО и дифавтомата
Если сравнивать эти два защитных устройства по параметру функциональности, то у дифавтомата она выше. Помимо утечек тока (на которые срабатывает УЗО), дифавтомат отключает сеть при коротком замыкании и перегрузке электросети (если на линии множество мощных приборов).
В связи с этим область применения у них может совпадать только при условии, что УЗО будет использоваться в паре с автоматическим выключателем, срабатывающим на короткое замыкание и перегрузки в сети. УЗО+АВ и дифавтомат находят применение, как в быту, так и на производственных электроустановках.
Необходимо учитывать тип автоматов по утечке тока (А или АС). Если ставится задача полной защиты техники и людей на всех участках сети, то выбирается тип А. АС в первую очередь обеспечивает защиту от синусоидальной утечки.
Монтаж этих двух устройств отличается. Дифавтомат устанавливать немного легче. При условии, что УЗО будет совмещен с автоматическим выключателем (а это - дополнительная перемычка и контакты). При этом нужно учитывать и тот факт, что дифавтоматы немного компактнее и занимают меньше пространства внутри щитка. Вместе с тем, проверка и настройка системы с дифавтоматом зачастую проще, особенно в новых моделях, имеющих дополнительную индикацию.
В вопросе большей надежности того или иного устройства у специалистов однозначного ответа нет. С одной стороны, разделенные на 2 элемента, УЗО и автомат представляются менее сложными, а значит и более надежными устройствами. С другой - появляются новые соединения, а это слабое место любой цепи. Поэтому можно говорить о паритете, но только в случае сравнения качественно изготовленных изделий от известных фирм-производителей.
Необходимо учитывать и стоимость. Разница в цене довольно существенная. Замена дифавтомата может обойтись в значительную сумму (например, в 10 000 руб), тогда как цена обычного АВ может быть на уровне 400-500 рублей, а УЗО - 5000 рублей. Разница в стоимости будет очевидной при проведении комплексных электромонтажных работ. Поэтому всегда нужно рассматривать несколько вариантов и считать конечные затраты. Часто установка УЗО+АВ гораздо выгоднее.
Внешние отличия УЗО и дифавтомата
На УЗО отмечены параметры тока цифрой и буквой «А», например, 16А. На дифавтомате перед величиной тока есть латинская буква, например, С16. На корпусе указываются аббревиатуры: АВДТ - дифавтомат, ВД или ВДТ - устройство защитного отключения (УЗО), некоторые устройства можно отличить так: рычаг отключения у дифавтоматов слева, у УЗО справа.
Что лучше: УЗО+АВ или дифавтомат
Лучше их наличие. В остальном многое зависит от конкретной ситуации. Конечно, не нужно сбрасывать со счетов такие факторы, как специфика эксплуатационной среды и повышенные требования к электрической сети. Но при прочих равных условиях, многие специалисты отмечают следующее.
Ценовой фактор нередко выходит на первый план, особенно в установке устройств в частных домах с большим количеством помещений. По стоимости однозначно выигрывает связка УЗО+АВ. Неоспоримым преимуществом дифавтомата можно назвать удобство монтажа и относительную компактность.
Нужно учитывать и тот факт, что УЗО и автомат позволяют легко определить причину отключения от сети (УЗО - утечка тока, АВ - замыкание). А специальных индикаторов на корпусе дифа может и не быть. Кроме того, к УЗО можно подключить одновременно несколько автоматов.
Таким образом, в большинстве случаев по критериям стоимости, надежности и общего удобства монтажных работ явное преимущество за группой АВ+УЗО.
Чем УЗО отличается от дифавтомата: коротко о важном
- УЗО и дифавтомат входят в число устройств, обязательных для установки.
- УЗО предназначено для выявления и предотвращения последствий опасных утечек электрического тока.
- Автоматический выключатель (АВ) срабатывает при перегрузках и коротком замыкании.
- УЗО размещают в электрощитке на всю сеть в целом или ее опасные участки (кухня, ванная, улица).
- Специалисты утверждают: не так важна последовательность размещения АВ и УЗО в щитке, как их наличие.
- Дифавтоматы срабатывают при перегрузке сети, коротком замыкании и утечке тока. Тем самым заменяя АВ и УЗО.
- По стоимости, надежности и удобству монтажа группа АВ+УЗО имеет некоторые преимущества перед дифавтоматом.
