Интеграция инженерных систем в конструкцию антресольного этажа: вентиляция, электроснабжение, безопасность

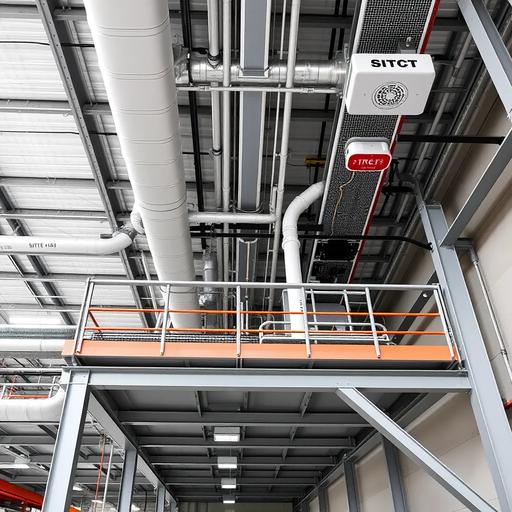

Установка антресольных этажей — распространённая практика в складских, торговых и производственных помещениях. Такая конструкция позволяет эффективно использовать вертикальное пространство, однако её реализация требует точной проработки инженерных решений. В противном случае может возникнуть нарушение норм безопасности, перегрузка систем или проблемы с эксплуатацией.

В этой статье разберёмся, как грамотно интегрировать вентиляцию, электрику, слаботочные линии и противопожарные системы в антресольный этаж — и чего важно не упустить при проектировании и монтаже.

Как антресоль влияет на архитектуру инженерных систем

На первый взгляд, установка антресоли — это просто монтаж металлического каркаса. Однако в реальности она изменяет:

• циркуляцию воздуха в помещении;

• распределение светового потока;

• структуру электроснабжения;

• зонирование слаботочных сетей;

• пути эвакуации и зону охвата пожарной сигнализации.

Инженерные системы проектировались под изначальный объём помещения. После появления нового уровня изменяются параметры воздушного обмена, осветённости и доступности оборудования. Именно поэтому инженерная интеграция должна быть частью проекта на этапе до установки.

Электроснабжение: как подключать грамотно

Электрика на антресоли — это не просто пара розеток. В зависимости от назначения конструкции (рабочее место, хранение, серверная и т.п.), потребности будут отличаться.

Базовые рекомендации:

• организовать отдельную линию от ближайшего распределительного щита;

• предусмотреть автомат с запасом по току на группу розеток и освещение;

• использовать негорючий кабель (ВВГнг-LS), проложенный в металлорукаве или кабель-канале;

• не крепить кабель напрямую к металлическим элементам без изоляции.

Если этаж планируется использовать для работы персонала, дополнительно стоит учесть установку:

• локального УЗО;

• резервной линии для аварийного освещения;

• устройств автоматического отключения в случае перегрузки.

При большом количестве техники желательно предусмотреть собственный мини-щиток на уровне антресоли.

Вентиляция и кондиционирование: новая логика потоков

Установка антресоли всегда нарушает привычные схемы воздухообмена. Верхний уровень оказывается в «тёплой ловушке» — воздух поднимается, но не циркулирует.

Что важно учесть:

• При наличии общеобменной вентиляции — установить дополнительные решётки или вентиляционные рукава в зону антресоли.

• При использовании кондиционеров — блоки не должны быть направлены под потолок антресоли (эффект тепловой подушки), лучше — размещение на уровне стойки с горизонтальной подачей.

• На складе — важно не допустить запыления антресоли. Используют вытяжные зонты, локальную вентиляцию или продувку через перфорацию.

Если в помещении ранее не было системы вентиляции, установка антресоли — повод её пересчитать и добавить локальные вентустановки (особенно при длительном пребывании людей).

Пожарная безопасность: ключевой вопрос

Антресольный уровень усложняет эвакуацию и увеличивает риск накопления дыма. С точки зрения норм, он должен обеспечивать тот же уровень безопасности, что и основной этаж.

Требуется предусмотреть:

• автоматическую пожарную сигнализацию с датчиками на уровне антресоли;

• отдельные таблички «Выход» и аварийное освещение;

• отсутствие препятствий на лестничных маршах и минимум один метр ширины проходов;

• дымоудаление или проёмы в потолке антресоли для выхода горячих газов;

• огнестойкие кабели и негорючие материалы настила.

В многопользовательских зданиях дополнительно требуется согласование проекта с пожарным инспектором. Ошибкой будет считать антресоль «внутренним» оборудованием без влияния на систему безопасности — это прямое нарушение ФЗ-123.

Слаботочные сети: всё, как на основном уровне

Современные антресоли часто становятся местом установки:

• камер видеонаблюдения;

• контроллеров доступа;

• точек Wi-Fi;

• рабочих мест с интернет-подключением.

Это требует организации трасс под слаботочные линии. Согласно СП 6.13130.2013, такие линии:

• не должны пересекаться с силовыми кабелями;

• при прокладке по металлоконструкциям — использовать пластиковые гофры;

• быть защищены от перегиба и механических повреждений при обслуживании конструкций.

Также стоит заранее предусмотреть доступ к коммутируемым элементам и точкам подключения, особенно если конструкция закрыта фальшполом.

Что предусмотреть при проектировании

Инженерные системы должны быть заложены уже на этапе проектирования антресоли. Игнорирование этих факторов приводит к дорогостоящим переделкам.

Чек-лист для проектировщика:

• План трасс электроснабжения с учётом нагрузки;

• Схема вентиляции с расчётом воздухообмена;

• Расположение АПС и аварийных светильников;

• Места установки розеток и коммутационных панелей;

• Указание проходов и лестничных маршей с нормативной шириной;

• Заземление металлической конструкции по ПУЭ.

Также важно: если антресоль поставляется в модульном виде от стороннего подрядчика, проект должен включать координацию с инженером объекта — особенно в части силового подключения и пожарной сигнализации.

Типичные ошибки и коллизии

Практический пример: антресоль в техпомещении

На одном из объектов — административно-хозяйственном здании — была установлена антресоль в техническом помещении. На ней разместили ИБП и серверное оборудование. Для этого потребовалось:

• отдельная силовая линия с двойным резервированием;

• приточно-вытяжная вентиляция с вытяжкой под потолком;

• двойная система АПС с визуальным и звуковым оповещением;

• стоечные блоки со слаботочными коммутациями и охлаждением.

Вся конструкция была выполнена по индивидуальному проекту с расчётом нагрузки на пол, защитой от вибраций и доступом к каждой точке трассы. За счёт правильной интеграции инженерных систем оборудование работает стабильно и безопасно, несмотря на компактное размещение.
