Теплый пол может стать как основным источником тепла, так и в качестве вспомогательного варианта. Он удобен, эффективен и позволяет прогреть помещение до комфортных температур. Чтобы получить максимальную теплоотдачу и безопасность всей системы, важно подобрать правильно трубы. Система теплого пола относится к отопительной системе и ее монтаж нормируется соответствующими документами. Чтобы установить теплый пол, его проектируют, утверждают и выполняют монтаж, согласно проекту.

На трубы теплого пола постоянно давит циркуляционный поток теплоносителя внутри, а сверху действуют постоянные механические нагрузки. Также важно помнить, что теплоноситель имеет высокую температуру, которую трубы должны с легкостью выдерживать. Под такие условия эксплуатации подойдут далеко не все трубы, которые можно найти на строительном рынке.

Теплый пол монтируется либо в бетонную стяжку, либо под напольное покрытие. Когда установка подразумевает сверху заливку бетонной смеси, то нужно понимать, что произвести ремонт в таких условия достаточно трудно. Придется снимать напольное покрытие и демонтировать стяжку. Поэтому трубы должны быть качественными и надежными.

металлопластиковая труба и сшитый полиэтилен

Основные типы труб для теплых полов

В трубах для теплого пола не должна образовываться коррозии и не должны появляться отложения, препятствующие свободному проходу теплоносителя. Внутри трубы должно быть гладкое покрытие, на котором не будет возникать известковое отложение. Стальные трубы здесь категорически не подойдут. Труба должна быть:

  • стойкой к постоянным температурным перепадам и выдерживать теплоноситель с температурой примерно в +90 градусов;
  • они не должны бояться примесей и должны минимально взаимодействовать с разными химическими реагентами;
  • иметь защиту от кислорода в виде противогазового барьера.

Специальный барьер должен защитить трубу от проникновения кислорода, который вызывает разрушительные процессы внутри контура.

Так как на трубу действуют постоянные нагрузки с разных сторон, то она должна быть гибкой и устойчивой к разным факторам. Допускается коэффициент расширения труб до 0,25 мм/мК, если показатель будет выше, то расширение труб от нагрева способно разрушить стяжку и напольное покрытие.

Труба не должна много весить, так как это будет дополнительной нагрузкой на плитку перекрытия. Любые соединения при помощи муфт, сварки и т.д. становится вероятной зоной образования протечек. Поэтому труба должна быть цельной, а ее длину рассчитывают на стадии проектирования.

Для теплого пола лучше всего подходят трубы с диаметром 16-20 мм. Меньший диаметр будет уменьшать скорость перемещения носителя, и в результате уменьшается эффективность отопления. Трубы малого диаметра устанавливают для теплого пола, который является дополнительным источником обогрева.

Трубы с большим диаметром будут давать максимальную эффективность и их применяют в тех случаях, когда теплый пол является основным и единственным источником тепла. Чем больше диаметр трубы, тем толще должна быть стяжка пола.

Длину трубы получают, путем выполнения специальных расчетов. Если длина будет слишком большой, тогда увеличивается вероятность образования застоев и превышения работы циркуляционного насоса. Подводя итоги, можно сделать вывод о том, какие трубы идеально подойдут для системы теплый пол:

Металлопластиковые трубы

Это наиболее популярный вид труб для теплого пола, с идеальным соотношением характеристик и стоимости. Оболочка из алюминия повышает жесткость, а полиэтилен защищает от коррозии. Такие трубы легко выдерживают теплоноситель температурой до 110 градусов. Композитные трубы мало весят, не издают шума от теплоносителя, легко гнутся и имеют хорошую теплопроводность.

Из сшитого полиэтилена REX или СПЭ

Такие трубы изготавливают методом спрессованного под высоким давлением ПЭ и отличаются увеличенной плотностью. Он устойчив к внешним факторам и не боится температурных перепадов. Степень и способ сшивания говорит о его долговечности. Чем выше плотность сшивки, тем дороже и надежнее труба. Для теплого пола необходимо выбирать не менее 65-80%. ПЭ трубы отличаются отличной гибкостью и мягкостью, после нагрева труба быстро приходит в свое первоначальное состояние, она химически устойчива и безопасна. Такие трубы продаются в мотках, что позволяет их устанавливать без соединений и спаек. В них также есть специальный барьер, которые не допускает проникновение кислорода, что также является разрушительным для ПЭ трубы изнутри.

Из термостойкого или линейного полиэтилена (PE-RT или LPE

Термостойкий полиэтилен был разработан как альтернатива сшитому полиэтилену, но это абсолютно разные материалы. Такие трубы выдерживают любые перепады температур, даже если вода в системе перемерзнет. Одним из главных достоинств считается то, что термостойкий ПЭ можно ремонтировать, когда сшитые ремонту не поддается. Трубы можно устанавливать на специальный крепеж или сваривать между собой. Рабочая температура может достигать до +125 градусов. Такие трубы выпускают с армированием или противодиффузным барьером. Все варианты термостойкого ПЭ можно использовать в системе теплого пола.

Полипропиленовые трубы

Этот вариант труб использовать для теплого пола не рекомендуется. Полипропилен имеет свойство расширяться, что в результате приводит к разрывам. Он не имеет достаточной гибкости, поэтому сделать из него змеевик сложно. ПП трубы имеют низкую теплопроводность, поэтому обогрев пола будет неэффективным.

Медные трубы

Медь обладает высокой теплопроводностью и долговечностью. Медные трубы отлично выдерживают любые нагрузки, на ней не образуется коррозия и устойчива к химическим реагентам. Медные трубы можно изгибать по небольшому радиусу и отлично подойдут под любой тип и форму теплого пола. Если вода внутри медной трубы будет слишком жесткой или кислотной, то срок эксплуатации значительно сокращается. Такие трубы стоят дорого, а для монтажа потребуется специальное оборудование.

Нержавейка в гофре

Нержавеющие гофротрубы из стали считаются новым материалом для системы теплых полов. Гофра изгибается под любым радиусом и в любом направлении, а место изгиба сохраняет пропускную способность для теплоносителя. Нержавейка устойчива к коррозионным процессам и имеет высокую теплопроводность. Такие трубы выдерживают высокое давление и температуру до +110 градусов. Она легкая, удобная и прочная. Такие трубы обладают полным необходимым перечнем свойств, которые нужны для теплого пола.

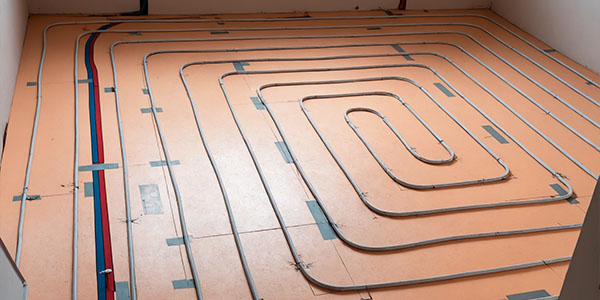

водяной тёплый пол в комнате

Критерии выбора труб

В первую очередь обращают внимание на диаметр труб. Для теплого пола чаще всего используют трубы 16, 18, 20 и 25 мм. Они позволяют свободно перемещать теплоноситель, не вызывать застои и не нагромождать перекрытие.

Длину и диаметр трубы подбирают по расчету. Если длина не соответствует диаметру, то давление внутри системы может не соответствовать техническим параметрам и возможностям насосного оборудования. Труба обязательно должна выдерживать перепады температур и постоянные нагрузки.

При выборе труб важно обращать внимание на их герметичность и возможность изгибания. В системе теплый пол не рекомендуется допускать соединение труб любыми методами. Труба должны быть гибкой, чтобы из единой длины выполнить один целостный змеевик. Нельзя выбирать трубы для теплого пола такие же, какие применяют для систем водоснабжения.

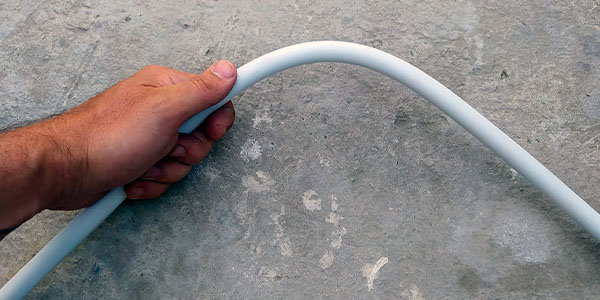

человек гнет металлопластиковую трубу

Установка и эксплуатация

Схема укладки труб теплого пола проектируется специалистами. Профильные организации выполняют расчеты, делают схемы монтажа и предлагают спецификации по подбору оборудования. Владельцам остается только взять проект и шаг за шагом выполнить установку, согласно проекту и пояснительной записки к нему. Монтаж теплого пола проводят в несколько этапов:

  • устройство гидроизоляции;
  • укладка слоя термоизоляции;
  • укладка теплоотражающего элемента, например фольги;
  • монтаж труб;
  • стяжка пола;
  • укладка финишного покрытия.

Трубы укладывают в предварительно устроенную изоляцию. Сами трубы можно устанавливать несколькими способами: улиткой, змейкой или их комбинацией. В любом из вариантов, на изгибах труб теплоноситель должен свободно перемещаться. Максимальную эффективность обогрева можно получить при укладке труб улиткой. Змейка – более простой и быстрый вариант монтажа, но менее эффективный и применяется для небольших площадей обогрева.

Все трубы в контуре должны быть одинаковыми по длине, толщине и диаметру, не зависимо от способа монтажа. Площадь комнаты с одним контуром не должно превышать 40 квадратов. Трубы прокладываются только в свободной от мебели зоны. Там, где будет располагаться мебель, теплый пол не прокладывается.

Выбор труб зависит от условий эксплуатации, схемы монтажа и возможностей владельцев. Правильно подобранные трубы и грамотный монтаж позволят получить эффективную систему теплого пола на долгие года.
