Газ активно используется россиянами в быту. Для рационального его расхода в квартире или в частном доме рекомендуется устанавливать газовые счетчики. С помощью данного устройства вы будете оплачивать только реальный объем потребляемого газа. Ведь нормативы, как мы знаем, существенно завышены. Зачем платить больше, если можно существенно сэкономить. Покупка газового счетчика в скором времени окупит себя.

Бесспорно, установка газового счетчика – услуга платная. Для монтажа рекомендуется обращаться к профессионалам. Самостоятельные вмешательства не целесообразны.

Приборы учеты дают пользователю еще одно весьма весомое преимущество – если дом с индивидуальным газовым счетчиком, то отопительным оборудованием можно пользоваться в любое время года по необходимости. А как мы знаем, дома, в которых нет счетчиков, нередко отключаются от газоснабжения по окончании отопительного сезона.

Перед вызовом мастера на дом необходимо позаботиться о выборе прибора учета. На современном рынке представлен широкий выбор оборудования, что затрудняет процесс покупки. В рамках данной статьи мы рассмотрим различные виды счетчиков для газа, их достоинства и особенности конструкции.

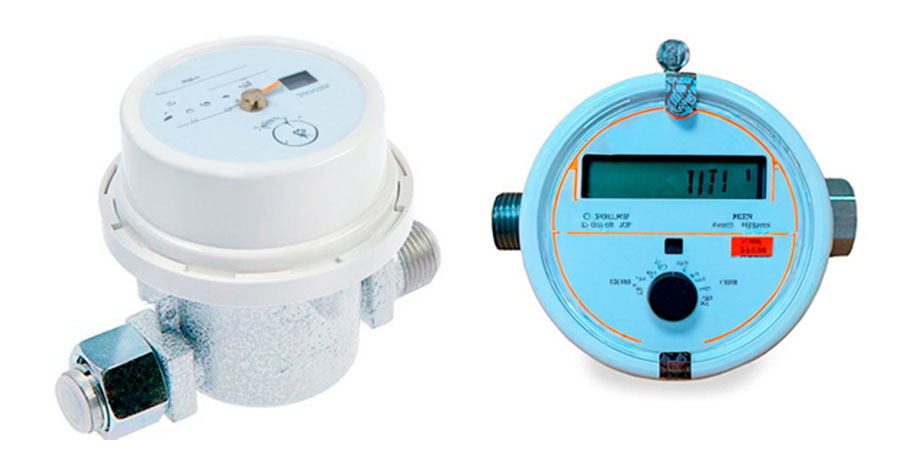

Счетчик для газа

Основные виды газовых счетчиков

В зависимости от принципа работы все приборы учета делятся на:

  • Роторные или ротационные;
  • Диафрагменные (мембранные);
  • Электронные, струйные;
  • Турбинные.

Роторный счетчик газа

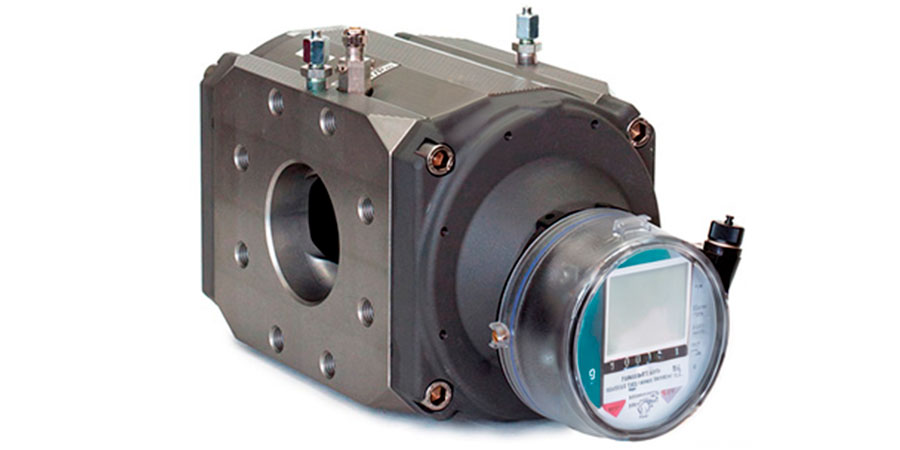

Роторный счетчик

В составе конструкции роторных счетчиков два восьмеркообразных ротора. Они применяются в роли преобразовательных элементов, которые монтируются внутри корпуса. Один из роторов фиксируется с передаточным и счётным устройствами. Измерить точный объём проходящего через счётчик газа возможно благодаря подсчету количества вращений вокруг собственной оси.

На корпусе счетчика предусмотрены верхние и нижние патрубки для осуществления поступления и выхода ресурса, который проходит через прибор. Когда вовнутрь устройства поступает газ при возникновении разницы давлений происходит синхронное движение роторов.

Благодаря особенностям конструкции прибора, пользователь получает значительный диапазон измерений. Пропускная способность устройства высокая. При этом само устройство имеет компактные габариты.

Срок службы устройства большой, так как оно может переносить кратковременные перегрузки. Уровень шума роторных счетчиков средний. В процессе эксплуатации оборудование функционирует практически незаметно.

Минус только один — короткий интервал между обязательными поверками счётчика, его срок 5 лет.

Диафрагменный счетчик газа

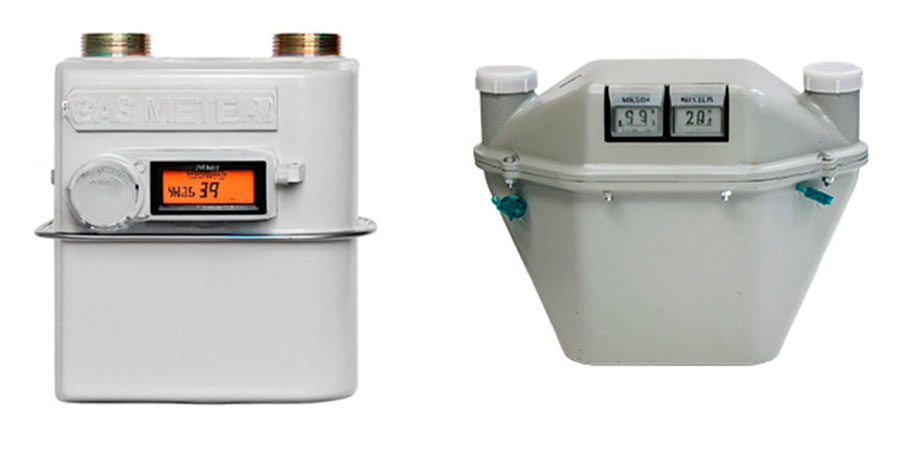

Диафрагменный счетчик

Прибор имеет еще одно название – мембранный. Это оборудование камерного вида и незаменимо для учета небольшого потока газа. Конструкция состоит из двух отсеков. Верхний оснащен патрубками, через которые происходит выход газа.

Отсеки устройства герметично соединяются друг с другом за счет наличия прокладок специального типа и герметика. Механизм диафрагменного вида размещен внутри. Он выступает в роли измерителя объема проходимого газа. Данный вид счетчиков наиболее востребован у потребителей. Они легки в эксплуатации и не требуют специального обслуживания.

Каждая камера устройства прикрепляется при помощи клапана к золотниковому механизму. Через них и проходят газовые каналы. Количество камер может быть разным. Чем больше количество камер, тем выше класс измерительного прибора и точнее итоговые показатели.

Золотниковый механизм фиксируется с защитным устройством, которые с использованием вала устанавливается в корпусе. Когда газ начинает поступать в прибор осуществляется вытеснение имеющегося объема. Это приводит к синхронному движению диафрагмальных перегородок. Как только одна из камер наполняется газами золотниковый механизм переключается и происходит выпуск газа. Впоследствии осуществляется повторение данного цикла. Мембраны перемещаются, срабатывает счетный механизм, который определяет объем потребляемого ресурса за определенный период. Количество диафрагм может быть разным. Чем их больше, тем выше класс точности устройства.

Основное достоинство устройства данного вида – это высокая точность измерений и простота конструкции. Срок службы счетчика также высокий и в среднем составляет не менее 20 лет. Это экономичное и простое в обслуживании устройство. Поэтому, оно завоевало доверие у многочисленных пользователей.

Минус приора учета – внушительные габариты и высокая цена. Интервал проверки оборудования составляет 10 лет.

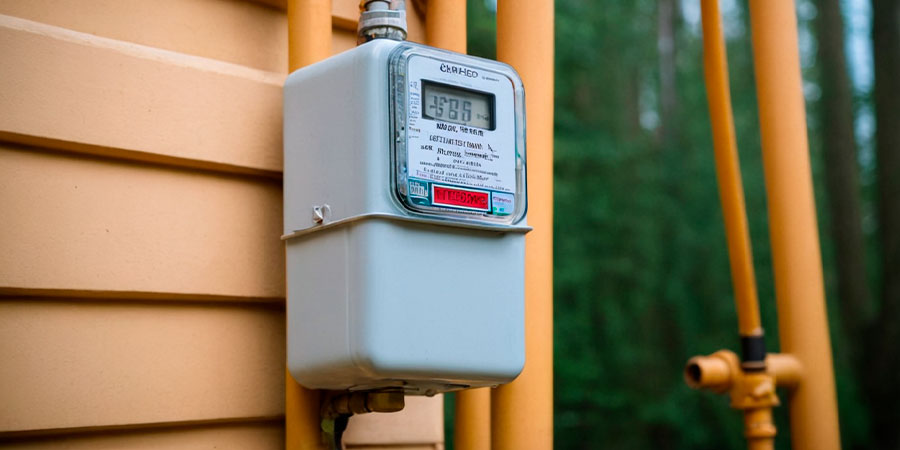

Газовый счётчик

Турбинный счетчик

Устройство получило данное название благодаря наличию в составе конструкции турбины. Когда колесо турбины начинает вращаться, в счетчик поступает газовый поток. По конструкции оборудование — это часть трубы, оснащенной фланцами. На корпусе установлен входной патрубок, после которого установлен струйный выпрямитель. Далее следует турбина с опорами вращениями, вал. Также на корпусе предусмотрен насосный узел. Он необходим для постоянной смазки подшипника.

Под давлением газового потока осуществляется передача количество оборотов в специальный счетный механизм, который монтирован в районе газовой полости. В составе конструкции отдельных моделей турбинных счетчиков есть детекторы для измерения давления, импульса, температуры.

В зависимости от степени автоматизации приборы данного вида могут быть трех видов. Первый вид – самый простой. Он предполагает полное отсутствие автоматизации. Пользователь считывает показания самостоятельно. Второй вид – полностью автоматизированный счётчик. Он осуществляет самостоятельную передачу, считывание информации. Однако данное устройство нового поколения дорогостоящее и не каждому по карману. Третий вид – полуавтоматизированная модель. Она контролирует измерения, коррекция настроек и показателей осуществляется вручную.

Турбинные счетчики широко востребованы на рынке, так как обладают массой преимуществ. Устройства имеют простую и надежную конструкцию и легки в обслуживании. Ему под силу выполнять измерения газовых потоков разной очистки, даже самую высокую. Уровень шума является незначительным, а выбор габаритов широкий. Нужное решение можно найти для любой квартиры или дома.

Что касается минусов, то их не так много. Есть погрешности в измерении, которые минимизируется при бесперебойном функционировании оборудования. При пульсирующем режиме погрешность возрастает. Периодичность проверки – 8 лет.

Электронный струйный счетчик

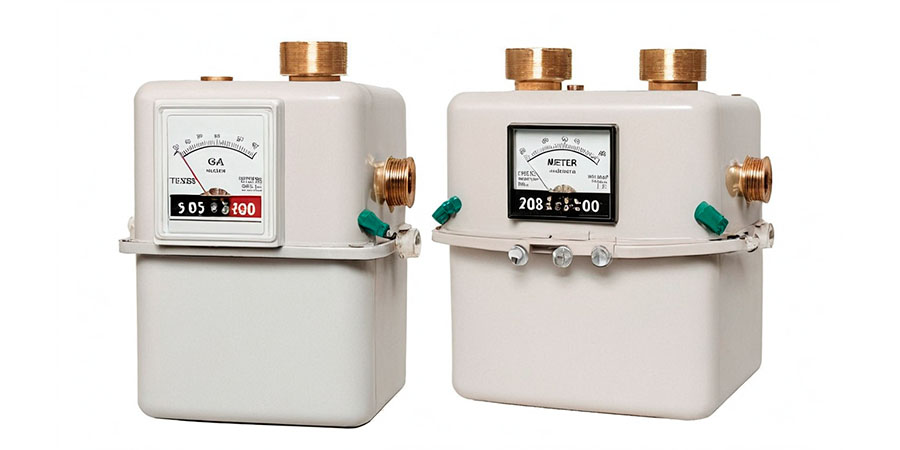

Электронный, струйный счетчик

Электронный, струйный счетчик наиболее часто покупаются для квартиры, но могут использоваться и для домов с умеренным расходом газового топлива. Компактный агрегат может быть установлен в вертикально или горизонтально проходящую магистраль газа. Все показатели отображаются на специальном табло.

Принцип работы устройства простой. Прохождение газа осуществляется через узкое сопло. Создается струя, которая колеблет пьезоэлемент. Он в свою очередь вырабатывает электрические импульсы. Чем больше скорость струи, тем больше частота импульсов. Электронный счетный прибор преобразует полученные импульсы в данные расхода.

В корпус устройства встроена литиевая батарейка, за счет которой оно и работает. Источника хватает на длительный срок, так как объем потребляемой энергии небольшой.

Плюс устройства – отсутствие привязки к обязательному пространственному положению прибора. Это компактная, надежная и долговечная конструкция.

Минус – устройство чувствительно к недостаточно очищенному газу. Более того, струйные версии нуждаются в стабильности температуры. Даже маленькое отклонение от нормы может вызывать погрешность в 20 и более процентов. Но в квартирах, как правило, сохраняется стабильный температурный фон.

Газовый счётчик

Сколько стоит газовый счетчик?

Наиболее дорогими являются модели нового поколения. Рядом с цифровой маркировкой такой модели ставится большая буква «Т», например, «G4Т». Это говорит о том, что в устройстве предусмотрен термокорректор. Он необходим для уменьшения погрешностей при низких, высоких температурах. Прибор устанавливается при необходимости монтажа вне дома.

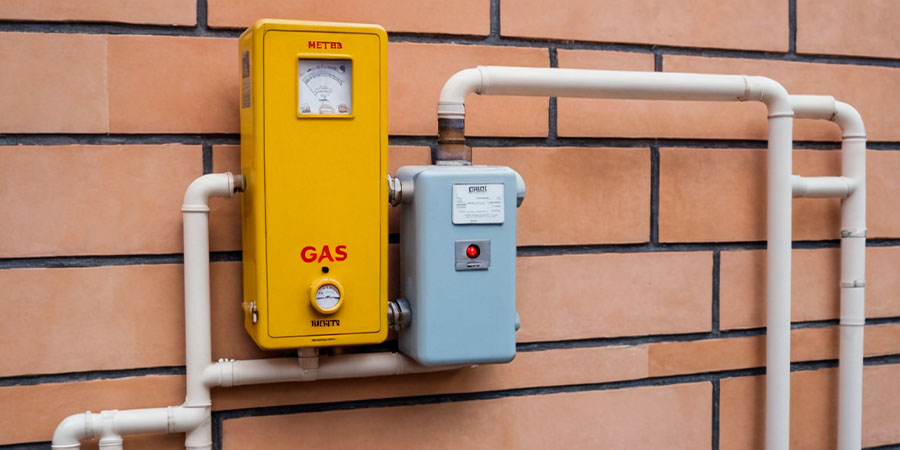

Газовый счетчик на стене

Критерии выбора газовых счетчиков

При покупке газового прибора учета нужно обращать внимание, прежде всего, на его тип. Определившись с типом оборудования, возьмите на заметку следующие критерии:

  • Уровень пропускной способности

    . Данный термин используется для обозначения предельного объема газовой смеси, который прибор может замерить за обозначенный временной отрезок. Обычно это один час работы. Пропускная способность при выборе оборудования должна обязательно сопоставляться с максимальным объемом потребляемого газа. Узнать пропускную способность вы сможете на маркировке устройства. Она должна быть больше объема газа, которое вы планируете потребить. При этом, выполняя расчет, необходимо взять на вооружение все газовые приборы в квартире или доме. Если планируется покупка бытовой техники, то этот момент тоже нужно взять на заметку. В противном случае может возникнуть необходимость покупки нового устройства.

  • Конструктивные особенности

    . Монтаж оборудования может производиться в разных местах. Поэтому все устройства по конструкции отличаются. Так, при подборе модели нужно взять в учет направление продвижение потока газовой смеси, которое бывает левым или правым. Таким образом, газовые установки делятся на лево- и правосторонние. Чтобы не ошибиться нужно знать схему подключения. При отсутствии определенных знаний рекомендуется проконсультироваться у специалистов. Направление движения газа прописано на корпусе прибора в виде стрелки. Также возьмите на заметку диаметр соединительного патрубка. Очень важно, чтобы он совпадал с диаметр подключаемой трубы. В многоквартирных зданиях, как правило, используются трубы с диаметром в полдюйма. Также часто встречаются трубы в три четверти дюйма и в один дюйм. Также исходя из данной информации требуется верно подобрать накидные гайки. И, конечно же, должны совпадать межотраслевые расстояния резьбовых соединений

  • Наличие термокорректора

    . Работа типового счетчика осуществляется в диапазоне от 40 градусов мороза до 40 градусов тепла. Но если температурный режим завышенный, то получаемые измерения могут быть некорректными. Так как, мы знаем, что газ при высокой температуре может изменить свое физическое состояние – увеличивается или сжимается. Поэтому, счетчик способен корректно работать только в том случае, если есть нормальные показатели давления и температуры. Поэтому, если такой нюанс имеется, то лучше остановить свой выбор на устройствах с термокорректором.

  • Дата изготовления счетчика

    . Согласно законодательству, должна проводиться систематическая проверка приборов учета. После изготовления оборудования завод-изготовитель сразу проверяет устройство. Данную информацию можно найти в техническом паспорте устройства. С этой даты начинается отчет для следующей проверки. Таким образом, при покупке оборудования необходимо уточнить проводилась ли подобная проверка. Иначе может получиться так, что с момента изготовления установки прошло много времени. По разным причинам риск задержки оборудования на складе существует. Это может привести к сокращению межпроверочного интервала. Если вы попали в такую ситуацию, то проверка после монтажа агрегата потребуется в скором времени. С таким казусом чаще всего сталкиваются невнимательные покупатели.

Что касается плановых проверок приборов учета, то они должны проводиться исключительно специалистами, которые имеют сертификат на проведение данной деятельности. Не забудьте уточнить данный момент при вызове профессионала. Проверка осуществляется на специально оборудованном стенде. После диагностики в технический паспорт специалистом заносится соответствующая запись. Специалисты газовой службы в договоре прописывают дату первой проверки. Сроки последующего контроля внимательно отслеживаются газовиками. Они напоминают о необходимости скорой проверки. Если вы по каким-то причинам пропустите данный аспект, то оплачивать объем потребляемого газа вы будете не по счётчику, а по нормативам.

Для выполнения проверки устройство снимается и отправляется в сертифицированную мастерскую. Процедура выполняется специалистами с опытом работы, которые имеют необходимую квалификацию. По итогам выносится вердикт о возможности эксплуатации оборудования в дальнейшем или необходимости его замены. Вся необходимая информация о сертификации устройства находится в паспорте.

Покупая газовый счетчик, с учетом всех рекомендаций, вы сможете уберечь себя от ошибочного выбора. При отсутствии знаний рекомендуется пользоваться услугами профессионалов. Они проведут проверку режима будущей эксплуатации прибора, рассчитают потребляемый объем и предложат оптимально подходящие варианты для вашей квартиры или дома. В завершении хочется добавить, прежде чем отдавать предпочтение той или ной модели, необходимо прочитать как можно больше отзывов. Сопоставив все «за» и «против», сделайте окончательный выбор.

В заключение, выбор газового счетчика для дома или квартиры является важным и ответственным шагом. В данной статье мы рассмотрели несколько ключевых факторов, которые следует учитывать при выборе газового счетчика: тип счетчика, его точность и надежность, а также соответствие требуемым стандартам и лицензиям.

Кроме того, важно проконсультироваться с профессионалами и ознакомиться с отзывами других пользователей. Это поможет вам принять осознанное решение и выбрать подходящий газовый счетчик для вашего дома или квартиры. Приобретение надежного и качественного газового счетчика обеспечит точный учет газа, позволит экономить на расходах и создаст комфортные условия для жизни.
