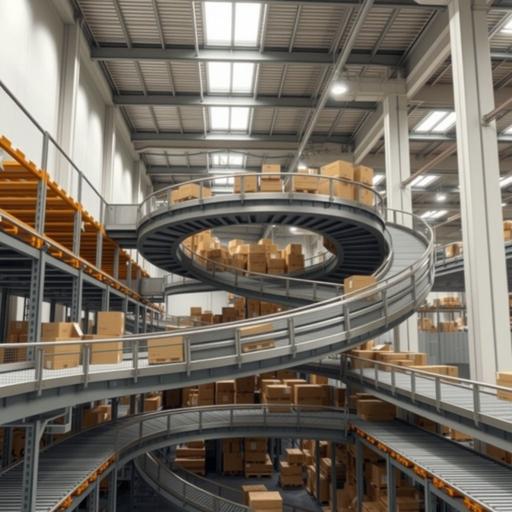

Спиральный транспортер решает проблему вертикального перемещения грузов там, где классические элеваторы занимают слишком много места или не обеспечивают нужную производительность. На складах Amazon в Подмосковье такие системы перемещают до 6000 посылок в час между четырьмя уровнями, экономя 40% площади по сравнению с наклонными конвейерами.
Конструкция представляет собой непрерывную спираль с поддерживающими роликами или пластинчатой лентой. Угол подъема обычно составляет 15-30 градусов, что позволяет транспортировать грузы массой до 50 кг без проскальзывания. Скорость движения регулируется от 0,1 до 0,5 м/с в зависимости от типа продукции.
Производители предлагают модификации с различными типами покрытий: от стандартного ПВХ до антистатических материалов для электронных компонентов. Система охлаждения встраивается в конструкцию для транспортировки замороженных продуктов — такое решение работает на складах X5 Retail Group.
Автоматизированные сортировочные комплексы
Спиральные транспортеры интегрируются с сортировщиками типа «shoe sorter» или «cross belt». Посылка поднимается на нужный уровень, где система машинного зрения считывает штрих-код и направляет груз в соответствующий отсек.
В центре DPD в Домодедово установлен комплекс производительностью 12000 отправлений в час. Спиральный конвейер подает посылки на три сортировочных уровня одновременно. Время подъема единицы груза — 45 секунд на высоту 8 метров.
Для мелких товаров применяют модульные пластинчатые ленты с боковыми направляющими. Они предотвращают падение продукции и обеспечивают стабильное позиционирование перед считывающими устройствами. Точность позиционирования составляет ±2 мм, что критично для работы роботов-манипуляторов.
Современные системы оснащаются датчиками веса и габаритов. Если посылка превышает допустимые параметры, она автоматически направляется в отдельную зону обработки крупногабаритных грузов.
Системы управления и автоматизации
Контроллеры спиральных транспортеров работают по протоколам Profinet, EtherNet/IP или Modbus TCP. Это позволяет интегрировать оборудование с WMS и ERP-системами без дополнительных преобразователей интерфейсов.
Частотные преобразователи обеспечивают плавный пуск и торможение, снижая динамические нагрузки на конструкцию. При заторах система автоматически снижает скорость или останавливается, предотвращая повреждение грузов.
Система безопасности включает аварийные выключатели, световые завесы и датчики присутствия персонала. На участках технического обслуживания устанавливаются блокировки, исключающие случайный запуск оборудования.
Программируемые логические контроллеры Siemens S7-1500 или Allen-Bradley CompactLogix управляют маршрутизацией грузопотоков. Алгоритмы оптимизации распределяют нагрузку между параллельными линиями, увеличивая общую производительность комплекса на 15-20%.
Мониторинг работы транспортера
Купить спиральный транспортер с интегрированной системой мониторинга можно у российских производителей — стоимость комплекса высотой 6 метров составляет 2,5-4 млн рублей в зависимости от производительности и опций. Окупаемость при загрузке 8-10 часов в сутки — 18-24 месяца.
SCADA-системы отображают текущее состояние всех узлов в режиме реального времени. Операторы видят производительность, температуру приводов, износ ремней и количество обработанных единиц продукции за смену.
Вибродиагностика подшипников и редукторов предупреждает о необходимости замены деталей за 2-3 недели до критического износа. Это снижает внеплановые простои на 60% по сравнению с обслуживанием по регламенту.
Система учета энергопотребления анализирует эффективность работы каждого привода. Отклонения от нормальных показателей сигнализируют о засорах, перегрузках или неисправностях механических узлов.
