Электричество окружает нас повсюду, и, несмотря на то, что мы часто его не замечаем, оно играет ключевую роль в нашей жизни. Одним из важнейших компонентов любой электрической цепи является резистор. Правильное подключение резисторов может показаться простым делом, но это далеко не так. Ошибки в подключении могут привести к нежелательным последствиям, включая выход из строя устройств или даже пожары. Поэтому важно понимать, как правильно подключать резисторы, чтобы обеспечить безопасную и эффективную работу электрических схем.

Резисторы — это устройства, которые оказывают сопротивление электрическому току. Они используются в самых разных приложениях, от бытовой электроники до сложных промышленных систем. Правильное понимание их функций и особенностей подключения поможет избежать многих проблем и обеспечить долговечность и надежность работы ваших устройств. В этой статье мы подробно разберем, что такое резисторы, их параметры, как их правильно подключать и какие ошибки могут возникнуть в процессе.

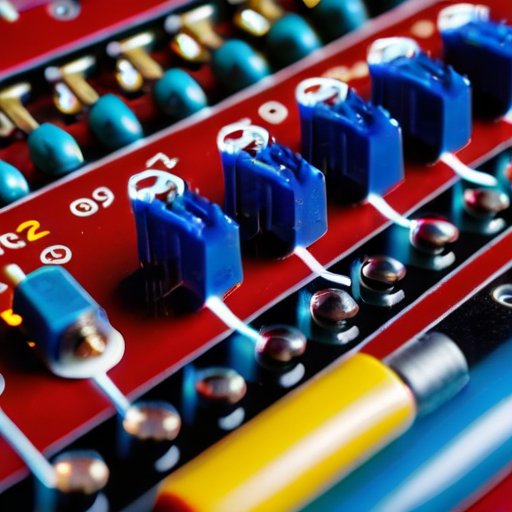

Схема электрической платы с резисторами и инструментами для пайки.

Что такое резистор и для чего он нужен

Резистор — это пассивный электрический компонент, который ограничивает поток электрического тока в цепи. Его основная функция заключается в том, чтобы контролировать и распределять ток по цепи, обеспечивая тем самым безопасную и эффективную работу электрических устройств.

Основные функции резистора в электрической цепи включают:

  • Ограничение тока, чтобы предотвратить перегрузку компонентов.
  • Деление напряжения для распределения энергии между различными частями цепи.
  • Тепловая защита, так как резисторы могут рассеивать избыточную мощность в виде тепла.

Существует несколько типов резисторов, каждый из которых подходит для определенных задач:

  • Постоянные резисторы — имеют фиксированное значение сопротивления и используются в большинстве стандартных приложений.
  • Переменные резисторы (потенциометры) — позволяют изменять сопротивление в цепи, что полезно для регулировки громкости или яркости.
  • Терморезисторы — изменяют сопротивление в зависимости от температуры и используются в термостатах.

Основные параметры резисторов

Чтобы правильно выбрать и подключить резистор, необходимо понимать его основные параметры:

  • Номинальное сопротивление — это значение сопротивления, которое резистор оказывает току. Оно измеряется в омах (Ω) и указывается на корпусе резистора.
  • Мощность — максимальная мощность, которую резистор может рассеивать без повреждений. Измеряется в ваттах (Вт).
  • Допуск — указывает на возможное отклонение фактического сопротивления от номинального. Обычно выражается в процентах.
  • Температурный коэффициент — показывает, как изменяется сопротивление с изменением температуры.

Эти параметры помогают выбрать подходящий резистор для конкретной задачи, обеспечивая его надежную работу в заданных условиях.

Подготовка к подключению резистора

Перед тем как приступить к подключению резистора, необходимо подготовить все необходимые инструменты и материалы:

  • Мультиметр для измерения сопротивления и проверки правильности подключения.
  • Паяльник и припой для надежного закрепления резистора в цепи.
  • Отвертки и кусачки для работы с проводами и компонентами.

Чтение электрических схем — важный навык, который поможет вам правильно подключить резистор. Электрические схемы показывают, как компоненты соединены между собой, и помогают избежать ошибок при монтаже.

Перед подключением резистора также важно рассчитать необходимое сопротивление. Это можно сделать, используя закон Ома: \( R = \frac{U}{I} \), где \( R \) — сопротивление, \( U \) — напряжение, а \( I \) — ток.

Пошаговое руководство по подключению резистора

Теперь, когда у вас есть все необходимое, приступим к подключению резистора:

1. Определите место установки резистора на схеме. Убедитесь, что вы правильно поняли, где он должен находиться.

2. Подготовьте провода и компоненты, отрежьте их до нужной длины и зачистите концы.

3. Подключите резистор в нужное место. Если вы используете макетную плату, просто вставьте его в соответствующие отверстия.

4. Закрепите соединения с помощью пайки, чтобы обеспечить надежное подключение.

5. Проверьте правильность подключения с помощью мультиметра. Убедитесь, что сопротивление соответствует расчетному значению.

Особенности подключения резисторов в различных типах цепей

Резисторы могут быть подключены в цепи различными способами, в зависимости от задачи:

  • Последовательное подключение: резисторы соединены один за другим. Общее сопротивление цепи равно сумме сопротивлений всех резисторов. Это полезно, когда нужно увеличить общее сопротивление цепи.
  • Параллельное подключение: резисторы подключены параллельно друг другу. Общее сопротивление в этом случае уменьшается и рассчитывается по формуле: \( \frac{1}{R_{\text{общ}}} = \frac{1}{R_1} + \frac{1}{R_2} + … + \frac{1}{R_n} \).
  • Комбинированные схемы: используют комбинации последовательных и параллельных соединений для достижения нужных характеристик цепи.

Проблемы и их решение при подключении резисторов

При подключении резисторов могут возникнуть различные проблемы:

  • Неправильное значение сопротивления может привести к перегрузке цепи. Проверьте расчет и используйте мультиметр для проверки фактического сопротивления.
  • Плохая пайка может вызвать плохой контакт. Убедитесь, что соединения надежно закреплены.
  • Перегрев резистора может быть вызван превышением его мощности. Используйте резистор с подходящей мощностью для вашей схемы.

Для устранения неисправностей рекомендуется:

  • Проверить все соединения и пайку.
  • Пересчитать значения сопротивлений и токов.
  • Использовать резисторы с более высоким номиналом мощности, если текущие перегреваются.

Резисторы — это неотъемлемая часть любой электрической схемы, и их правильное подключение имеет решающее значение для надежной работы устройств. Понимание их функций, параметров и типов соединений поможет вам избежать многих ошибок и проблем. Правильное подключение резисторов обеспечит долговечность и безопасность работы вашей техники. Надеемся, что эта статья помогла вам разобраться в основах подключения резисторов и вы сможете применить эти знания на практике. Внимательное отношение к деталям и следование рекомендациям — залог успешной работы с электрическими цепями.
